[S] Kugellager mit 2 Lagerschalen schraubbar

Gast
Hallo,

sorry und Danke zugleich. Ich bin leider kein Maschinenbauer geschweige

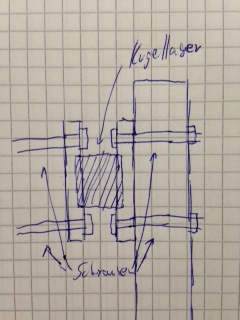

denn hätte ich Ahnung von technischen Zeichnungen. Hier meine Skizze was
ich meine.

Danke für eure Unterstüztung
Angehängte Dateien:
WinWon schrieb:

> Ich bin leider kein Maschinenbauer geschweige denn hätte ich
> Ahnung von technischen Zeichnungen. Hier meine Skizze was ich meine.

Hmm, sowas wird meist passend zu den eigenen Vorstellungen
auf einer Drehmaschine o.ä. gefertigt. Wobei das Kugellager
typisch nur per Presspassung befestigt wird.
Gruss
Harald
Gast
Wird kaum gehen, weil das Lager aus den Flanschen rutschen kann.
Da muss man auf die Freiheitsgrade der Kräfte achten. Außerdem
sehe ich in der Skizze keine Welle. Wie wärs mal mit einer
Beschreibung, wofür das ganze sein soll?
WinWon schrieb:
> sorry und Danke zugleich. Ich bin leider kein Maschinenbauer geschweige
> denn hätte ich Ahnung von technischen Zeichnungen. Hier meine Skizze was
> ich meine.

Man siehts :-(
Wo ist das sich drehende Teil, wohin zeigt seine Achse?
Wo soll da ein Lager mit den Schrauben und Platten festgehalten werden?
Wohin zeigen die Schrauben links, in die Luft?

Sorry aber man kann doch eine Schnittzeichnung einer relativ einfachen
Mechanik hinkriegen, ich habe auch keinen Maschbau studiert.
