Martin Gast 24.03.2014 12:44 #3587944

Lesenswert?

•

Hallo zusammen, da ich kein Eagle Layout Program besitze und mich noch
nicht damit beschäftigt habe, wollt ich fragen ob jmd. so nett wäre und

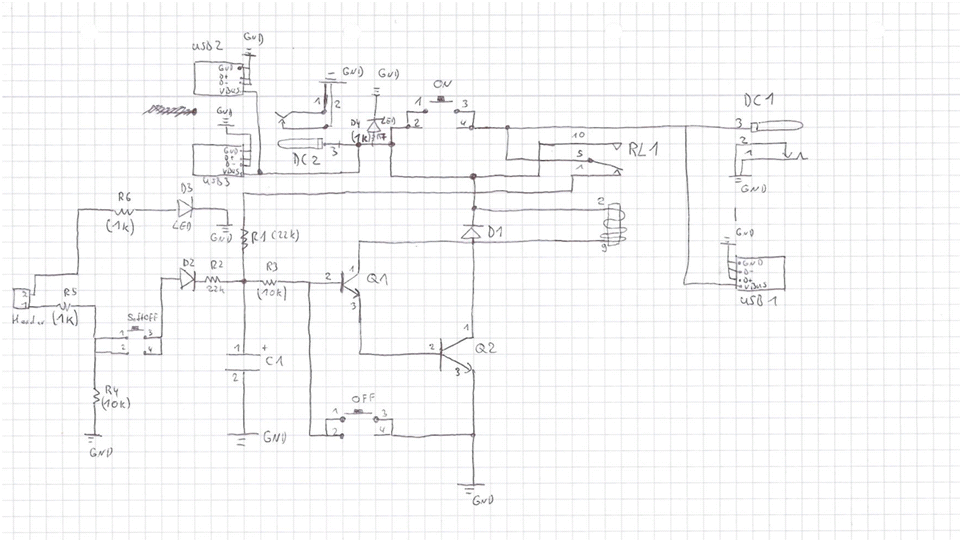

mir folgenden Schaltplan in ein egale Platinen Layout bringen kann. Ich
will mir anschließend damit eine Platine bestellen und selbst bestücken.
Hier die Bestückungsliste:

R1 and R2: Resistor 22k R3 and R4: Resistor 10k R5 and R6 and R7:
Resistor 1k D1 and D2: Diode 1N4001 Q1 and Q2: Transistor BC548 D3 and
D4: Red LED C1: Capacitor 220uF RL1: G5V-1 5DC Relay On, Soft_Off and
Off switches: 6x6mm tactile switch (9.5mm button length) Header: 2 pin
header USB1 : : USB Micro-B receptacle USB2 and USB3: USB A receptacle
DC1 and DC2 BKL Electronic, 075821, 075821

Danke

Angehängte Dateien:


Antwort Zitieren Bearbeiten Thread verschieben Thread sperren Anmeldepflicht aktivieren Anpinnen Thread löschen Thread mit anderem zusammenführen Beitrag melden

Klaus R. (klara) 24.03.2014 13:12 #3587998

Lesenswert?

•

▲
▼

Martin schrieb:
> Hallo zusammen, da ich kein Eagle Layout Program besitze

https://www.cadsoft.de/download-eagle/

> und mich noch nicht damit beschäftigt habe,

das sollte man aber bei Deinem Vorgaben tun.

> wollt ich fragen ob jmd. so nett wäre und
> mir folgenden Schaltplan in ein egale Platinen Layout bringen kann.

Vermutlich gehen dabei zwei bis drei Tage darauf, wenn man es gut machen
will.

> Ich
> will mir anschließend damit eine Platine bestellen und selbst bestücken.

Sehr gut!

Die Schaltung ist ja wirklich nicht so umfangreich. Lade Dir mal die
Software herunter. Die Free-Lizenz wird mit max. 100 mm x 80 mm
Platinengrösse sicher genügen. Dann sollte man das Relais, die
USB-Buchsen und Schalter schon mal vor Ort haben um die Abmessungen zu
prüfen, bzw. die richtige Vorlage aus den Bibliotheken holen zu können.
Also, ein wenig Eigeninitiative solltest Du schon hier zeigen. Bei
Problemen wird man Dir dann gerne weiterhelfen.
Gruss Klaus.

Antwort Zitieren Bearbeiten Löschen Beitrag melden

H.Joachim S. (crazyhorse) 24.03.2014 13:14 #3588004

Lesenswert?

•

▲
▼

Gerade der Mechanik-Kram (Buchsen, Schalter, Relais) machen die meiste
Arbeit, da oft nicht die richtigen Makros vorhanden sind, und davon
haste ja reichlich vorgesehen. Da kann man richtig Zeit verbraten, und
manchmal passt es dann doch nicht :-)

Antwort Zitieren Bearbeiten Löschen Beitrag melden
