[V] Old School Digitaluhr 80er Jahre

OP #3596356
Gerade wiedergefunden:

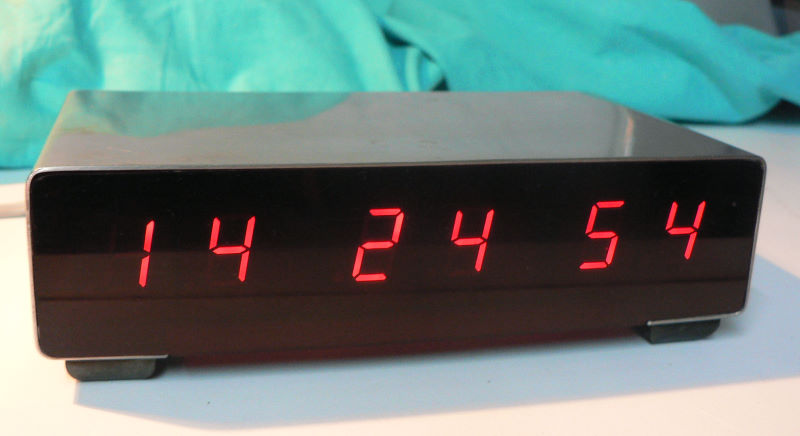

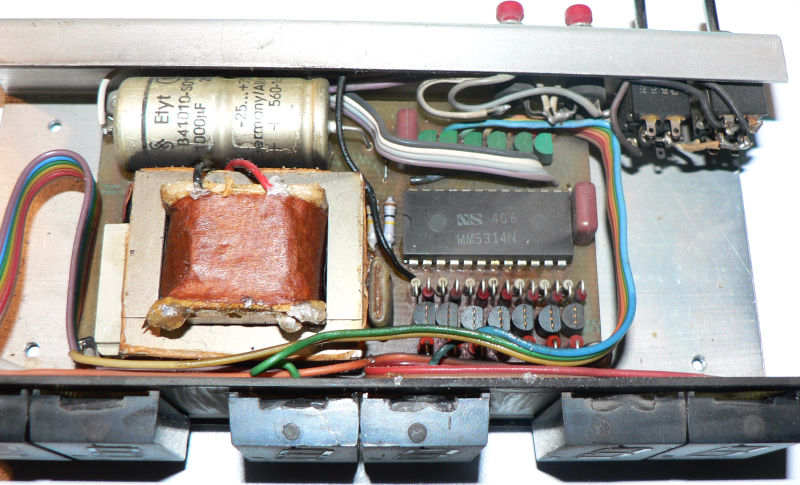

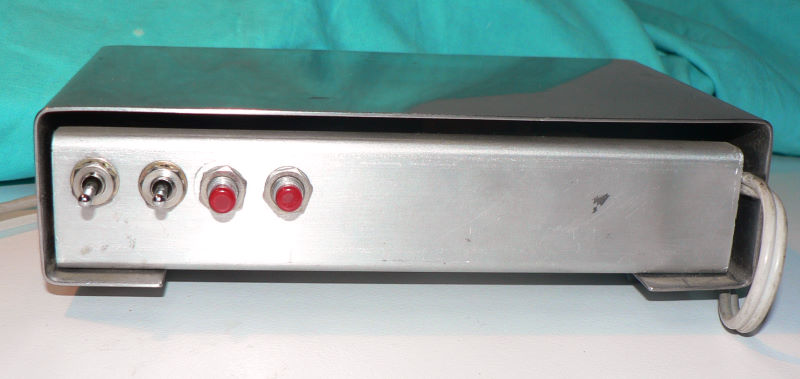

Alte Digitaluhr aus den frühen 80er Jahren mit dem klassischen MM5314.
Schaltplan war - soweit ich noch weis - aus der Elektor.
War halt ein "must have" zu dieser Zeit!

Elektrische Sicherheit ist zwar einigermaßen vorhanden aber der spätere
Besitzer ist natürlich für die Betriebssicherheit selbst verantwortlich.
Kann Spuren von Nüssen enthalten! ;-)

Der Elko sollte auf jeden Fall mal ausgetauscht werden.

5€ + 4€ Versand
Angehängte Dateien:
Gast #3596874
Andre S. schrieb:
> Alte Digitaluhr aus den frühen 80er Jahren mit dem klassischen MM5314.
> Schaltplan war - soweit ich noch weis - aus der Elektor.
> War halt ein "must have" zu dieser Zeit!

Digitaluhren dieser Bauart waren bereits in den 70er-Jahren angesagt!
Ich habe eine solche Uhr von 1974 bereits seit über 300.000 Stunden in
Betrieb. Die MTBF des Uhren-ICs dürfe bereits signifikant überschritten
sein. Vor etwa 10 Jahren musste ich lediglich eine der
7-Segment-Anzeigen wechseln, da ein Segment ausgefallen war.
(Firma: 100nF 0603 X7R) #3596910
Das muß Ende der 70er gewesen sein.
- PNP Transisoren im grünen Gehäuse, vermutlich BC251
- das ganz alte National-Logo
- Siemens hat noch Elkos hergestellt
- Folienkondensatoren von Wima
... ach, da waren wir noch jung...
