Hallo, ich habe zu EAGLE 5 eine Frage. Ich habe eine alte Platine von der ich keine EAGLE-Files habe und möchte diese 1:1 neu erstellen. Kann ich z.B. die bestehende Platine einscannen o.ä. und z.B. als Hintergrund in EAGLE einfügen und dann die Leiterbahnen, Pads usw. 1:1 nach zeichnen ? Vielen Dank für Eure Antworten ! Gruß Marcus
Hallo Leute ich habe hier eine Platine die ich auch gern kopieren will es wurde damals eine von meinem Freund erstellt. Leider ist er verstorben ich habe leider nicht so viel Ahnung davon möchte es aber gern weiter machen. Eventuell kann mir ja einer von euch helfen.
Sönke V. schrieb: > Hallo Leute ich habe hier eine Platine die ich auch gern kopieren > will > es wurde damals eine von meinem Freund erstellt. Leider ist er > verstorben ich habe leider nicht so viel Ahnung davon möchte es aber > gern weiter machen. Eventuell kann mir ja einer von euch helfen. Wenn es dir nur um das Duplizieren geht, mußt du es nicht mit EAGLE machen. Nimm ein Vectorprogramm (z.B. Incscape) und zeichne die vorher eingescannte Platine nach.
Problem ist auf der Platine sind 2 Ic,s verbaut "toshiba uln2803apg" Und der "attiny85 20pu " Ich suche eigentlich jemanden der Sie mir Nachbaut in Serien Produktion.
Angehängte Dateien:
-
210 KB

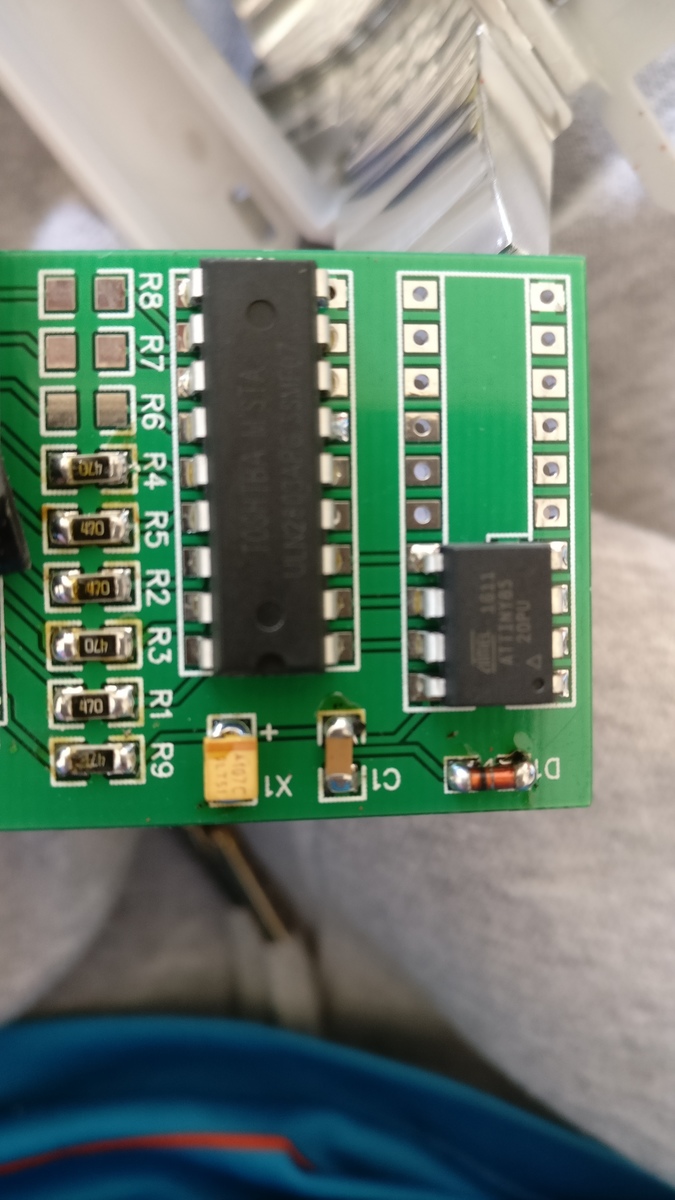

Also wenn mir jemand ein Angebot macht wäre super und kosten sind im Moment eher relativ. Hier ein Bild
Peter Z. schrieb: > Ich könnt dir das machen. Holzauge sei wachsam. Pass aber auf, das dich der verstorbene Freund, nicht mit der Klötenzange bearbeitet! :)
Hast du denn das Programm das auf den tiny85 drauf kommt zur Verfügung? Sonst hilft dir die Platine wenig bis nichts.
Max D. schrieb: > Hast du denn das Programm das auf den tiny85 drauf kommt zur Verfügung? > Sonst hilft dir die Platine wenig bis nichts. Kann man das nicht eventuell herausfinden ? Oder auslesen
Sönke V. schrieb: > Kann man das nicht eventuell herausfinden ? Oder auslesen Für gewöhnlich nicht, da wahrscheinlich der Leseschutz aktiviert ist. Sönke V. schrieb: > Ich suche eigentlich jemanden der Sie mir Nachbaut in Serien Produktion. Zum persönlichen privaten Gebrauch oder zum Verkaufen? Bei Letzterem wird dir da keiner helfen können, weils illegal wäre.
Poste doch lieber die Files hier und alle können Dir helfen die Schaltung umzubauen!
Der gemeine Bastler (Gast) (gemeine Bastler) schrieb im Beitrag #5594757: > Poste doch lieber die Files hier und alle können Dir helfen die > Schaltung umzubauen! Welche Files? Er hat eine Platine, die er nachempfinden möchte. Und wenn der uC nicht auslesbar ist, hat er überhaupt keine Files.
Womit könnte ich es denn auslesen Somit kann ich es ja eigentlich selber machen. Und wenn da der Schutz aktiv ist dann gibt es keine Möglichkeit mehr ?
Sönke V. schrieb: > Womit könnte ich es denn auslesen > Somit kann ich es ja eigentlich selber machen. > Und wenn da der Schutz aktiv ist dann gibt es keine Möglichkeit mehr ? Wenn das Schutzbit gesetzt ist, dann kannst du es bei irgendwelchen dubiosen Russen für vierstellige Beträge auslesen lassen. Wenn die Funktioni trivial genug ist, dann ist es einfacher es neu zu schreiben. Erzähl doch mal schnell was die Schaltung macht.
Max D. schrieb: > Erzähl doch mal schnell was die Schaltung macht. Mich würde da mehr interessiere, was er damit meint: Sönke V. schrieb: > Ich suche eigentlich jemanden der Sie mir Nachbaut in Serien Produktion. In Verbindung "verstorbener Freund", ist das schon eine sehr dubiose Weise, obiges zu realisieren!
Was kann die Platine? Für was wird diese verwendet? Damit kann man leichter nachbauen.
Teo D. schrieb: > In Verbindung "verstorbener Freund", ist das schon eine sehr dubiose > Weise, obiges zu realisieren! Er hat da wohl seine Gründe, den linken Teil der Platine nicht mit abzubilden - da steht wahrscheinlich der Firmenname des "verstorbenen Freunds". Georg
georg schrieb: > Er hat da wohl seine Gründe, den linken Teil der Platine nicht mit > abzubilden Aber eindeutig Handbestückt. Ein Bausatz?!
Sönke V. schrieb: > Das hat er mir noch erzählt . Dann zeig mal die komplette Platine, von beiden Seiten! Und erzähl doch mal was du mit einer "Serienfertigung" anstellen willst. Kontinuierlich einlagern, für kommende Generationen?!
Sönke V. schrieb: > Er hat darmals alles online einzelnt gekauft Das hat er mir noch > erzählt . Laber nicht, sondern zeige die komplette Platine und sag was die macht!
Seltsam.... Möchte etwas haben und beantwortet die gestellten Fragen nicht. Ich bin raus
Peter Z. schrieb: > Seltsam.... Möchte etwas haben und beantwortet die gestellten Fragen > nicht. > Ich bin raus Das war ein ganz schlauer, der dachte hier nen Dummen zu finden..... So ein De.., in China machen sie das für die Hälfte, ohne blöde Fragen zu stellen. Von denen macht sich ja auch keiner Strafbar. :)
Peter Z. schrieb: > Seltsam.... Möchte etwas haben und beantwortet die gestellten Fragen > nicht. Vielleicht hat er es nicht nötig, hier nur Unterstellungen und Vermutungen zu vermeintlichem Betrug oder Raubkaopien lesen zu müssen. > Ich bin raus Bleib nicht zu lange draußen -Du könntest Dich erkälten.
Teo D. schrieb: > in China machen sie das für die Hälfte, ohne blöde Fragen zu > stellen. Warum sollten sie auch Fragen stellen, wenn sie ganze Produktionsstraßen geliefert bekommen? ;-)
Das ist ein ATTiny85, aus dem 5 Leitungen zu einem ULN 2803 (und einer Steckleiste) gehen, absolute Raketenwissenschaft und ungemein schützenswert aufgrund der geradezu genialen Schöpfungshöhe .... Da fragt man sich doch, wer hier den Knall nicht gehört hat ...
VollpfostenParade schrieb: > Vielleicht hat er es nicht nötig, hier nur Unterstellungen und > Vermutungen zu vermeintlichem Betrug oder Raubkaopien lesen zu müssen. Die hätte er schon längst und ohne Schwierigkeiten, vollständig ausräumen können! Er weiß schon warum er sich nicht in die Karten sehen lassen will....
Tippgeber schrieb: > absolute Raketenwissenschaft und ungemein > schützenswert aufgrund der geradezu genialen Schöpfungshöhe .... Ob "schützenswert" gehts doch nich. Schützenlassen kannst du dir heutzutage jeden Dreck. Hautsache die Patentämter (mit EU in Mü an der Spitze) stopfen sich Ihre Säckel voll.
Teo D. schrieb: > Tippgeber schrieb: >> absolute Raketenwissenschaft und ungemein >> schützenswert aufgrund der geradezu genialen Schöpfungshöhe .... > > Ob "schützenswert" gehts doch nich. Schützenlassen kannst du dir > heutzutage jeden Dreck. Hautsache die Patentämter (mit EU in Mü an der > Spitze) stopfen sich Ihre Säckel voll. Blödsinn. Hier geht es um Urheberrecht, nicht um Patente! In so einem trivialen Fall reicht es aber die Bahnen schon ein paar cm anders zu ziehen, damit das nicht mehr greift. Teo D. schrieb: > Die hätte er schon längst und ohne Schwierigkeiten, vollständig > ausräumen können! Dem kann man nur zustimmen.
:
Bearbeitet durch User
Alex G. schrieb: > > Teo D. schrieb: >> Die hätte er schon längst und ohne Schwierigkeiten, vollständig >> ausräumen können! > Dem kann man nur zustimmen. Wie käme der TO dazu, sich vor Stänkerern und Streisuchern zu rechtfertigen? Ich an seiner Stelle würde Euch einen langsamen Walzer ins Ohr summen -das wäre Alles.
Hat sich mittlerweile erledigt jeder Möchte privat helfen und schreibt dann nicht mehr zurück hab mich jetzt selber schlau gelesen . Sorry aber wenn ich denn ganzen Tag arbeiten bin geht das schlecht dauerhaft zu antworten. An die Leute die mir trotzdem helfen wollen. Ich möchte mich bei euch bedanken. Wenn mir noch jemand einen Tipp oder eventuell mit ins Boot möchte kann sich gerne melden .
Sönke V. schrieb: > eder Möchte privat helfen und schreibt > dann nicht mehr zurück Du bist doch ein Dummschwätzer! Hier schreibt Jeder, ausser du!
