[V] Siemens Trenntrafo / Steuertrafo 630 VA / 2300 VA

OP Persönliche Seite #3611837

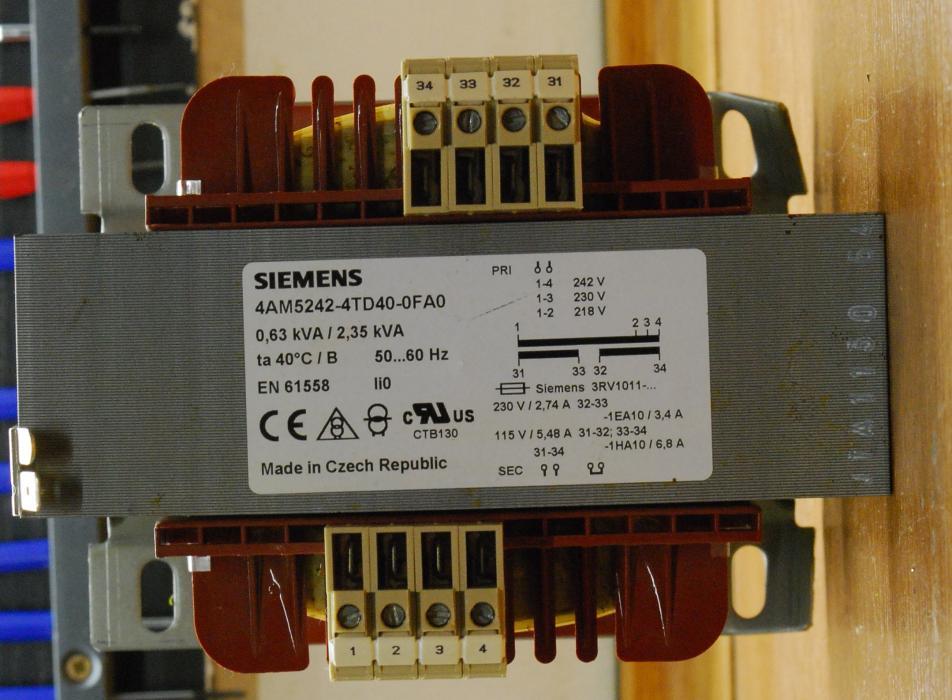

Primär: 230 V mit +- 5 % Anzapfungen (213 und 242 V)
Sekundär: 2× 115 V, 5.48 A. In Reihe geschaltet also 230 V bei 2.74 A
Anschlüsse: Jeweils Kombiklemmen mit 6.3 mm Flachstecker und
Käfigschraubklemmen

Es ist ein Steuertrafo, ist also auf kurzzeitige, starke Überlast
ausgelegt, die von Siemens mit 2300 VA spezifiziert ist. Die Absicherung
wird sekundär mit 3.4/6.8 A empfohlen.

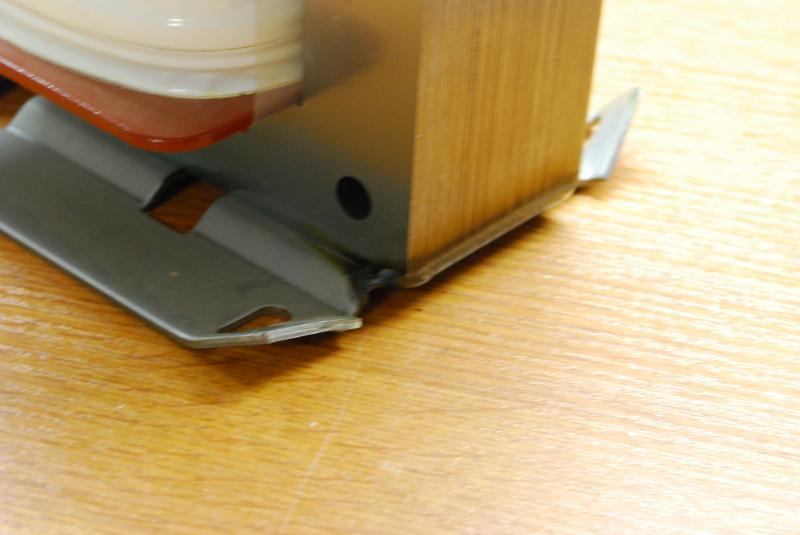

Zustand: Neu, unbenutzt, war nicht verbaut. Montageplatte ist
angeschweißt, ebenso Flachstecker zwecks Erdung des Kerns. Die
Montageplatte ist auf einer Seite vom Transport verbogen.

Fotos auf Anfrage, VHB 65 € (mit Versand)
Gast
Marian B. schrieb:
> Es ist ein Steuertrafo, ist also auf kurzzeitige, starke Überlast
> ausgelegt

Na ja, solche Jobs überlässt man doch besser einem Ringkerntrafo...

Das hier wird ja eher ein rechteckiger Kern sein, also ganz normale Be-
und Überlastbarkeit. Selbst wenn Siemens drauf steht ;-)
Gast
@0815

Der Transformator hat eine Pn von 630VA.
Die Angabe Pkurz von 2300Va ist insofern richtig, siehe EN 61558-2-2.
Bei dieser Leistung darf die Spannung nur 5% unter die
Bemessungsspannung fallen.

Dieser Trafo ist also für 3,6 fache Überlast ausgelegt.
Als Absicherung wird die Auslöseklasse C empfohlen.

Siehe auch:

http://cache.automation.siemens.com/dnl/DU/DU1MjcxNwAA_35681848_HB/lv1t_10_0409_de.pdf
OP Persönliche Seite
Alexander Schmidt schrieb:
> Marian B. schrieb:
>> Sekundär: 2× 115 V, 5.48 A. In Reihe geschaltet also 230 V bei 2.74 A
> Eher 230 V bei 5,48 A oder 115 V bei 11 A.

Ich würde sagen, dass Siemens besser als du weißt was der Trafo für
Nenndaten hat. Deswegen schreiben sie es wohl auch aufs Typenschild ;)

@Interessenten: Ich lade hier gleich die Fotos hoch. Ich dachte nicht,
dass es so viele sind — bei der Menge poste ich die hier, das geht dann
schneller als jedem eine Mail zu schreiben :)
