Arduino Verkablung | Bitte helfen |

[Ostfront (Gast)]

Guten Abend ,

Da ich mir jetzt viele Tutorials angeschaut habe und alles gelesen habe
und

mit noch ein bekannter beim programmieren Hilft denke ich das ich dieses

Projekt selber programmieren kann :

3 7 segment Anzeigen Leuchten die Zahl 300 bis ein Taster gedrückt wird

---> im 3 Sekunden Takt geht immer 1 Zahl runter und die Leds ab einer

bestimmten Zahl aus ... ---> nach einer bestimmten Zahl geht der piepser
an

bis der Taster gedrückt wird . Wie gesagt das werde ich selber
hinbekommen

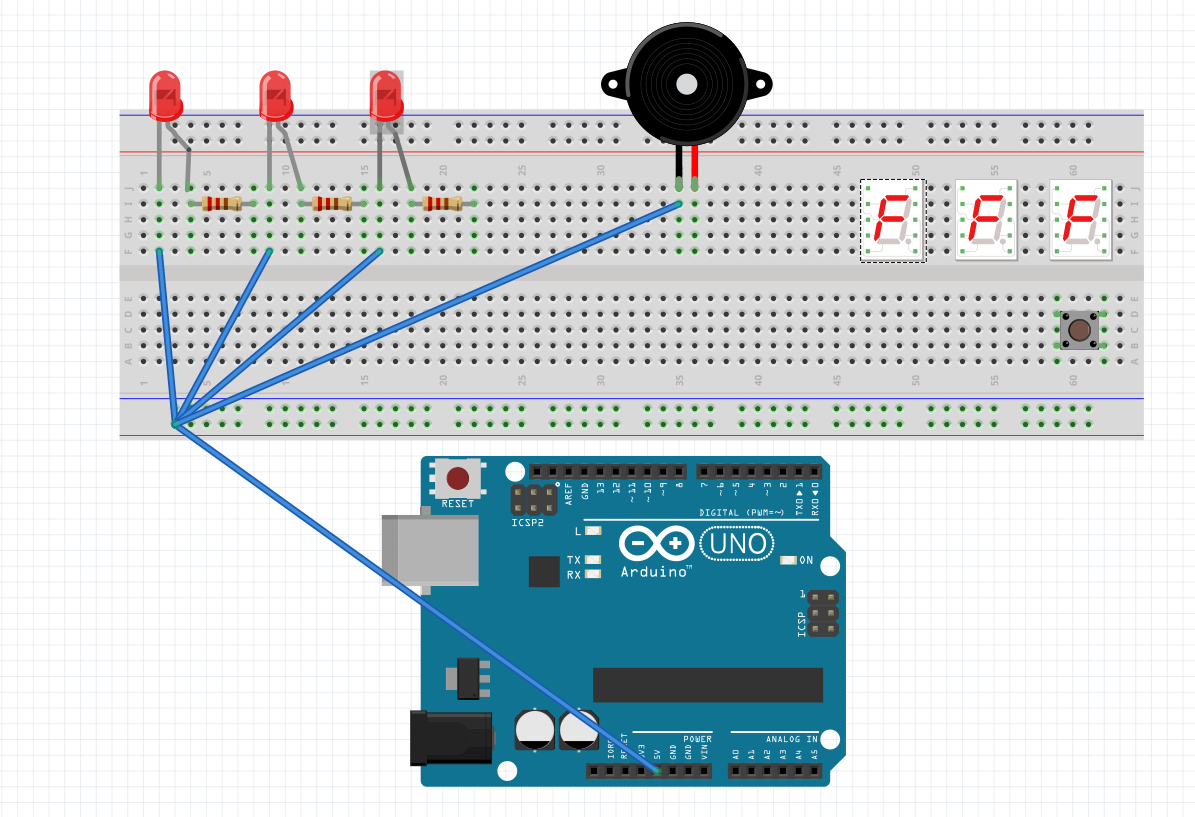

aber wie verschalte ich das ganze jetzt am Arduino UNO ? Der Aufbau ist
im

Anhang , kann mir jemand einzeichen wie ich das ganze verkabeln muss ?
Da

der Arduino Uno nur so wenig Ausgänge hat brauche ich doch einen CD 4511

oder ? Diese habe ich auf den Bild nicht eingezeichnet.

Ich würde mich sehr freuen wenn mir jemand helfen würde :)

Vielen Dank und noch einen Schönen Abend!

[Ostfront (Gast)]

Entschuldigung , ich habe gerade gemerkt das man hier keine Fragen
stellen darf

[Südseite (Gast)]

Ostfront schrieb:
> Da der Arduino Uno nur so wenig Ausgänge hat brauche ich doch einen
> CD4511 oder ?

Die BCD-7Segment Kodierung kannst du ruhig dem µC überlassen.
Üblicherweise wird als Porterweiterung gerne ein 74HC595 oder, falls du
mehr Strom brauchst, ein TPIC6B595 genommen.

[Ostfront (Gast)]

Ok ...

Aber bei 3 7 segment anzeigen brauche ich doch 30 pins wenn 1 10 pins
hat ?

Ich dachte mit einen CD 4511 kann man das reduzieren auf 4 pins pro
Anzeige ,

 ist das nicht möglich ? Eigentlich weiß ich wie man die leds und den
piezo

anschließt nur bei den ANzeigen komme ich garnicht weiter

[Mike (Gast)]

Ostfront schrieb:
> Aber bei 3 7 segment anzeigen brauche ich doch 30 pins wenn 1 10 pins
> hat ?

Nein, nur 11 (einschließlich Dezimalpunkten)

Such mal nach "7-Segment", "Multiplex" oder "LED Matrix"

[Ostfront (Gast)]

Alles klar ,

Und wie muss ich das dann an den Arduino anschlissen ?

[Trollalarm (Gast)]

Ostfront schrieb:
> Alles klar ,
>
> Und wie muss ich das dann an den Arduino anschlissen ?

Do not feed the Troll!
