[S] Überführung von kleiner Schaltung in PCB Layout (1 IC, 7-Seg, ISP Header)

Hallo,
habe hier eine sehr einfach Schaltung (1x ATmega, 1x 7-Segment, 1x
Spannungswandler, 1x ISP Header zzgl die benötigten
Widerstände/Kondensatoren). Dazu ca 8 Lötpunkte zum anschließen.

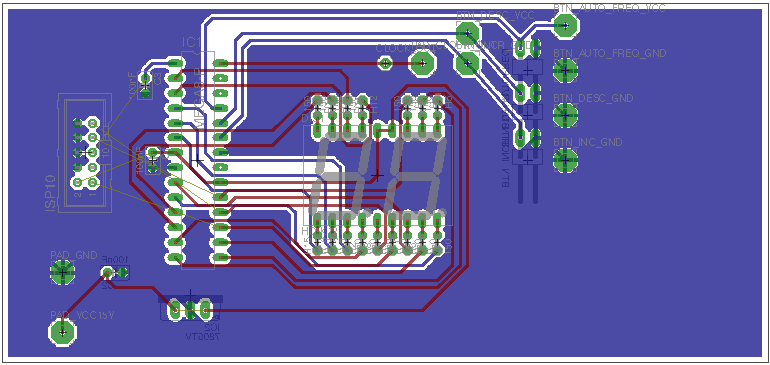

Sicherlich kein komplexes Routing nötig - siehe angehängter "Draft"

Da ich ansonsten keine Ahnung von Entwicklung von PCB Layouts habe
(mache hauptsächlich software, einfaches Schaltbild kann ich, dann ist
schluss), suche ich jemanden der diese Schaltung in ein PCB Layout
überführen kann, welches ich dann zur Platinen-Fertigung (ca 10 Stück
erstmal) geben kann.
Event. direkt mit Bestückung, das müssten wir dann noch kären.

Die Schaltung liegt als EAGLE Projekt vor, ist für versierte Forum-User
hier sicherlich ein "Klacks" aber würde mir sehr weiterhelfen :-)

Constraints:
- 2-seitig (Seite A nur die 7-Seg anzeige, Rückseite restlichen
Bauteile)


Das ganze gegen Bezahlung, wer sich berufen fühlt bitte melden, gerne
mit einer groben (unverbindlichen) Preisschätzung.
Ich würde schätzen der Aufwand für jemand der sich mit dieser Materie
auskennt ist weniger als 1h.

Vorschlag zum Ablauf:
50% Vorkasse, Rest nach Fertigstellung - Bezahlung per Paypal
first come first served

Bei Interesse Mail an: toicd@getairmail.com

merci!
