Hält diese Platine den Anforderungen Stand?

Der Heizer Gast 18.06.2014 14:18 #3694693

Lesenswert?

•

Hallo Leute,

Ich habe eine Schaltung wie in diesem Beitrag entworfen:
Beitrag "48V 17A mit Mosfet schalten -> Schaltung so korrekt?"

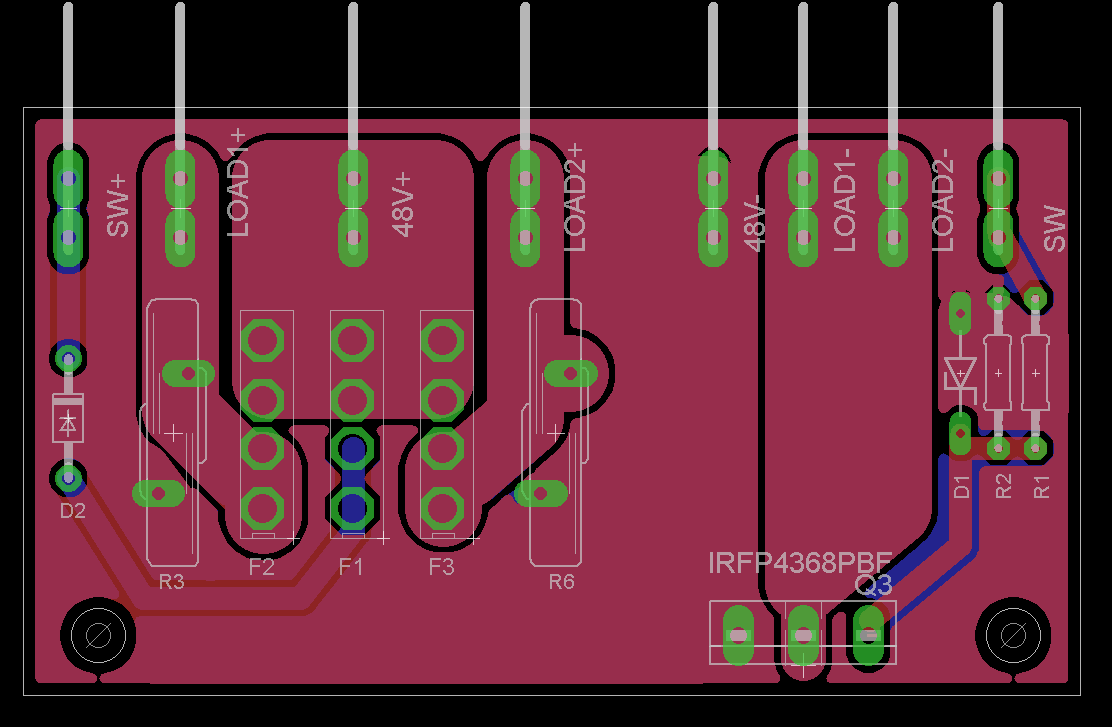

Hält die Platine (Anhang) den Anforderungen Stand?

Was ist Verbesserungsfähig?

Angehängte Dateien:


Antwort Zitieren Bearbeiten Thread verschieben Thread sperren Anmeldepflicht aktivieren Anpinnen Thread löschen Thread mit anderem zusammenführen Beitrag melden

Luca E. (derlucae98) 18.06.2014 14:23 #3694705

Lesenswert?

•

▲
▼

Der Leiterbahnabstand unter R3 ist ziemlich klein. Ich würde den Abstand
generell größer machen.

Antwort Zitieren Bearbeiten Löschen Beitrag melden

Der Heizer Gast 18.06.2014 14:45 #3694736

Lesenswert?

•

▲
▼

Die Leiterbahn sollte nur mit maximal 3A belastet werden. Dafür müsste
sie doch dick genug (66mil) sein, oder nicht?

Antwort Zitieren Bearbeiten Löschen Beitrag melden

hmm... Gast 18.06.2014 15:48 #3694826

Lesenswert?

•

▲
▼

Wie breit ist den der Massesteg über SW1? Irgendwie muss der Strom ja
auch zurück,oder?

Antwort Zitieren Bearbeiten Löschen Beitrag melden

Helge A. (besupreme) 18.06.2014 16:24 #3694875

Lesenswert?

•

▲
▼

Interessant wäre, eine Kühlung des Mosfet durch die Platine selbst zu
erreichen. Das Kupfer dürfte "gefühlt" für 2-4W ausreichen.

Antwort Zitieren Bearbeiten Löschen Beitrag melden
