Fehler in der Verdrahtung, kann jemand helfen?

Eduard Gast #3705822
Ich bin gerade dabei eine Drehzahlregelung für einen Waschmaschinenmotor
zu bauen. Als Anhaltspunkt habe ich folgenden Schaltplan:

http://www.zisoft.de/images/stories/Elektronik/Universalmotorsteuerung/schaltpla...

Diesen habe ich auf eine Platine gebracht, nur leider funktioniert es
nicht. Nun habe ich die Vermutung, dass ich wie ein Ochse vorm Berg
stehe und irgendeinen dummen Fehler nicht sehe. Ich habe schon tausend
mal eine Schaltung fliegend verdrahtet und es hat bisher immer geklappt,
nur jetzt nicht. Ich hoffe Ihr blickt durch meinen provisorischen

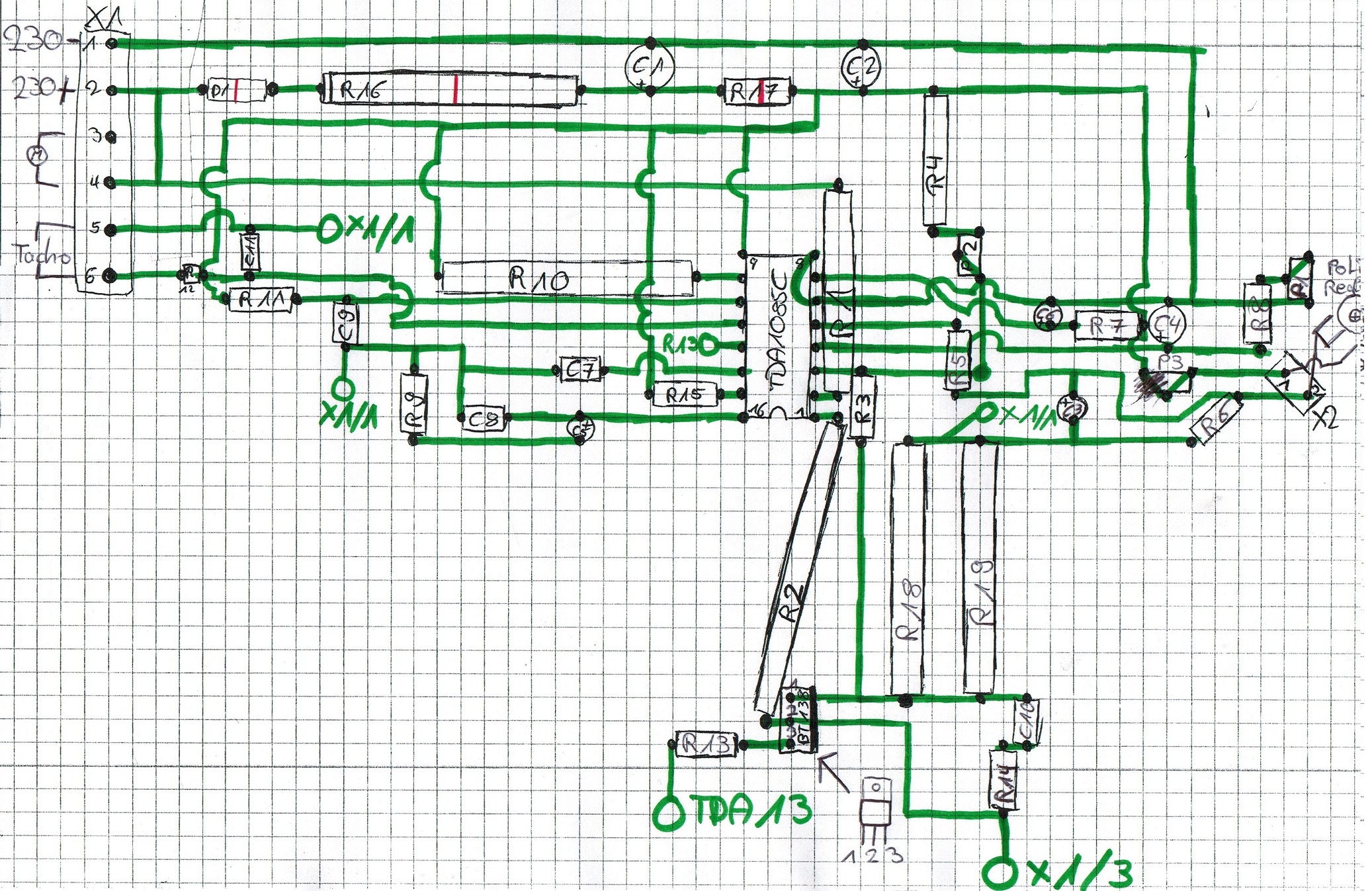

Verdrahtungsplan durch und irgendeiner kann mir weiterhelfen.
Angehängte Dateien:
Antwort Zitieren Bearbeiten Thread verschieben Thread sperren Langsamer Modus Anmeldepflicht aktivieren Anpinnen Thread löschen Thread mit anderem zusammenführen Melden Danke
Mike Gast #3705869
Eduard schrieb:
> Ich hoffe Ihr blickt durch meinen provisorischen Verdrahtungsplan durch

Nicht so wirklich, aber jemand anders hat bestimmt mehr Zeit, um sich da
durchzukramen.

Und das Datenblatt vom TDA müßte ich auch erstmal suchen, um zu wissen,
was da drin steckt und wie das mit der Pinbelegung sein muss.
