[V] Mean Well Schaltnetzteile

OP #3726207
Hallo,

ich biete zum Verkauf an:

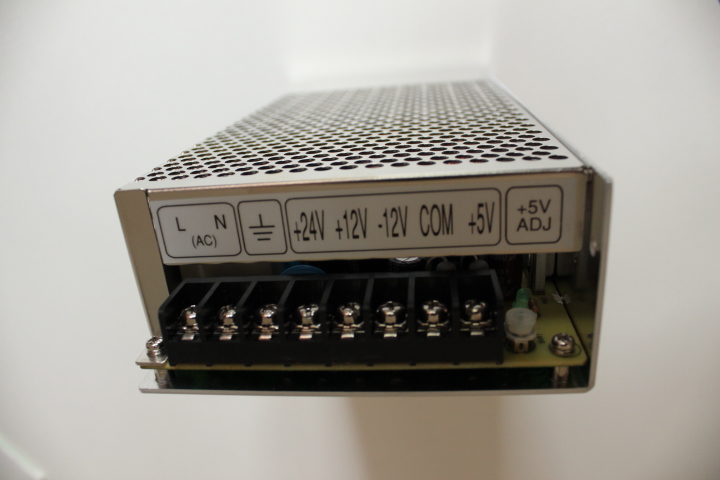

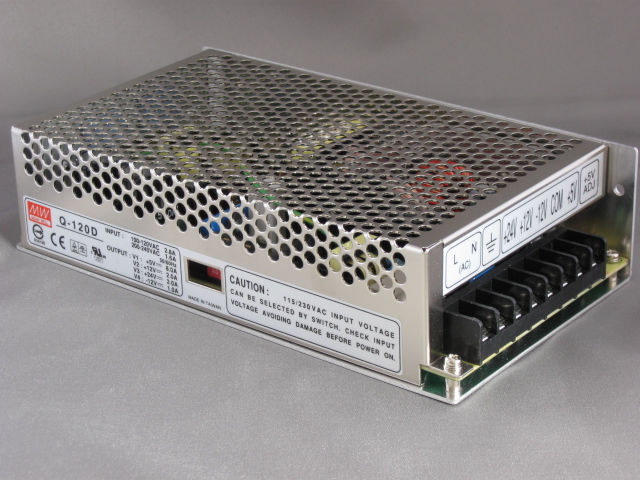

4 Stück Schaltnetzteile von Mean Well Typ Q-120D
nie eingebaut oder benutzt, der Kunde ist damals in die Pleite gegangen.

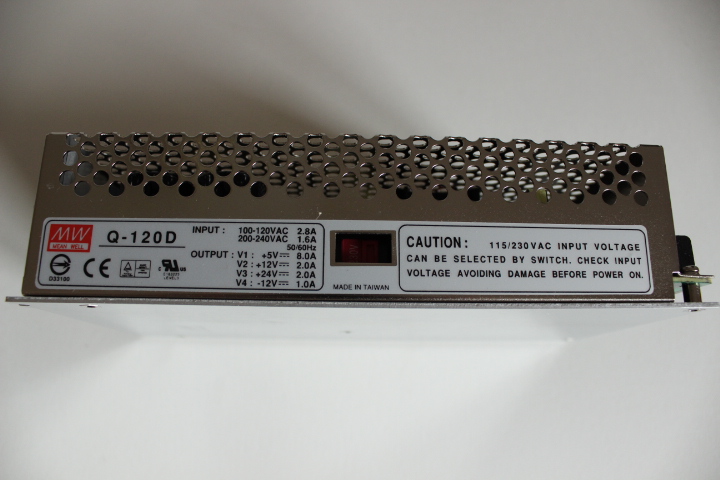

Technische Daten:

Input:
100 - 120VAC,2,8A
200 - 240 VAC, 1,6A
umschaltbar

Output:
V1: +5V/8A
V2: +12V/2A
V3: +24V/2A
V4: -12V/1A

wenn jemand Interesse hat, bitte PN an mich
Angehängte Dateien:
Antwort Zitieren Bearbeiten Thread verschieben Thread sperren Langsamer Modus Anmeldepflicht aktivieren Anpinnen Thread löschen Thread mit anderem zusammenführen Melden Danke
OP
Hallo Frank,

einen Schaltplan habe ich nicht. Ich glaube auch nicht, dass der
Hersteller
so etwas veröffentlicht. Auf der Herstellerwebseite findet man nur
Datenblätter mit Blockdiagrammen und techn. Spezifikationen.
Vielleicht hat noch jemand anders eine Idee, aber mir ist keine quelle
für einen Schaltplan bekannt.
Antwort Zitieren Bearbeiten Löschen Melden Danke
Martin Wende schrieb:
> Ansonsten sind die Dinger so simpel aufgebaut, dass man sich den Plan in
> 30min von der Platine abzeichnen kann ;)


Hallo Martin,

schön von dir zu hören. Du kannst das sicher und ich vielleicht, aber da
gucke ich doch erstmal was man so finden kann.

Harald, das ist eine sehr gute Idee. Ich hatte den IC schon gesehen und
werde noch mal nachschauen und anhand des IC's schauen, ob ich alles in
dem Teil nachvollziehen kann.
Theoretisch verstehe ich die schon recht gut, nur das alles so auf einer
Platine wieder zu finden und nachvollziehen können, das gelingt mir noch
nicht so richtig.
Ich möchte in Naher Zeit mal so weit sein, dass ich diese Teile aufmache
und nach einem kurzen Blick sagen kann, "Ach ja, alles klar!"
Hoffe das gelingt mir.
Will diese Teile allesamt nicht mal reparieren, bauen schon gar nicht,
aber verstehen will ich sie.
Antwort Zitieren Bearbeiten Löschen Melden Danke
Gast
Die Netzteile von Mean Well sind nach meinem Kenntnisstand meist
Serienresonanz-Wandler.

Wenn dich der leichte Einstieg in die Materie interessiert, von Franzis
gibt es ein relativ neues Buch mit dem Titel
"Schaltregler und Schaltnetzteile entwickeln" (von Nothart Rohde).
