Benötigen Siebdrosseln eine Schutzdiode?

GBre Gast 18.08.2014 12:54 #3768670

Lesenswert?

•

Hallo,

ich habe mal eine Frage, benötigen Siebdrosseln in der
Versorgungsspannung gegebenenfalls eine Schutzdiode?

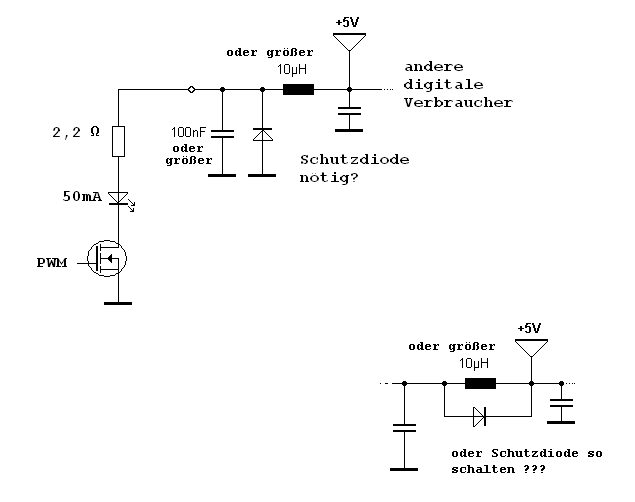

(siehe Zeichnung)

Im aktuellen Fall soll eine relativ große LED (50mA) über einen MOSFET
PWM-gepulst angesteuert werden. Zur Entkopplung von der Betriebsspannung
möchte ich neben einem kleinen ohmschen Widerstand noch eine
Drosselspule (ca. 10µH bis 47µH) mit nachgeschaltetem Kerko einsetzen.
Wenn hier gefährliche Spannungsspitzen durch die Drossel auftreten
können, wäre eine Schutzdiode wie eingezeichnet ja zu empfehlen.
Ich bin mir nur nicht sicher, ob die vermuteten Spannungsspitzen
wirklich auftreten.

Angehängte Dateien:


Antwort Zitieren Bearbeiten Thread verschieben Thread sperren Anmeldepflicht aktivieren Anpinnen Thread löschen Thread mit anderem zusammenführen Beitrag melden

Klaus R. (klara) 18.08.2014 13:56 #3768744

Lesenswert?

•

▲
▼

GBre schrieb:
> ich habe mal eine Frage, benötigen Siebdrosseln in der
> Versorgungsspannung gegebenenfalls eine Schutzdiode?

In der Regel, Nein. Aber um sicher zugehen solltest Du mehr von der
Schaltung zeigen. Zeig uns mal wie der MosFet die LED ansteuern soll.

mfg klaus.

Antwort Zitieren Bearbeiten Löschen Beitrag melden

Helmut L. (helmi1) 18.08.2014 14:08 #3768754

Lesenswert?

•

▲
▼

In aller Regel hat man vor und hinter der Drossel noch Kondensatoren und
die bedaempfen mit den Verlustwiderstaenden im Kreis die Drossel. Das
ganze ist dann ein schlechter bedaempfter Schwingkreis.

Antwort Zitieren Bearbeiten Löschen Beitrag melden

GBre Gast 18.08.2014 14:16 #3768761

Lesenswert?

•

▲
▼

Danke für die Antworten!

Klaus Ra. schrieb:
> Zeig uns mal wie der MosFet die LED ansteuern soll.

Siehe Anhang

Helmut Lenzen schrieb:
> In aller Regel hat man vor und hinter der Drossel noch Kondensatoren

Ist bei mir auch so, siehe Skizze/Anhang.

PWM-Frequenz ist 2kHz

Angehängte Dateien:


Antwort Zitieren Bearbeiten Löschen Beitrag melden

GBre Gast 18.08.2014 19:20 #3769198

Lesenswert?

•

▲
▼

Wollte meinen Beitrag noch mal in Erinnerung rufen.

Die Frage nach der Schutzdiode beschäftigt mich weiterhin...

Je größer die Drossel-Induktivität, um so nötiger eine Schutzdiode???

Antwort Zitieren Bearbeiten Löschen Beitrag melden

Falk B. (falk) 18.08.2014 19:31 #3769207

Lesenswert?

•

▲
▼

Nein! Siebdrosseln brauchen keine.

Beitrag "Re: Benötigen Siebdrosseln eine Schutzdiode?"

Antwort Zitieren Bearbeiten Löschen Beitrag melden
