Forum: Mikrocontroller und Digitale Elektronik Datenblatt WD-C1602VG


Announcement: there is an English version of this forum on EmbDev.net. Posts you create there will be displayed on Mikrocontroller.net and EmbDev.net.
von Remo F. (remo_f)


Angehängte Dateien:

Lesenswert?

Hallo!

Ich suche schon längere Zeit nach einem Datenblatt für ein LCD-Display
mit der Bezeichnung WD-C1602VG. Sämtliche Datenblätter für ähnliche
Typen weisen nur 15 Pins auf. Dieses Teil hier hat jedoch 17 Pins. In
der Schaltung aus dem ich es ausgelötet hab sind Pin 1 und 17 jedoch NC.
Hat vielleicht irgend jemand hier Zugriff auf das Datenblatt?

Grüße!
Remo

von hinz (Gast)


Lesenswert?

Remo F. schrieb:
> WD-C1602VG

Wintek. Hat es denn überhaupt einen Controller? Müsste man ja von der
Rückseite her sehen können.

von Remo F. (remo_f)


Lesenswert?

hinz schrieb:
> Hat es denn überhaupt einen Controller?

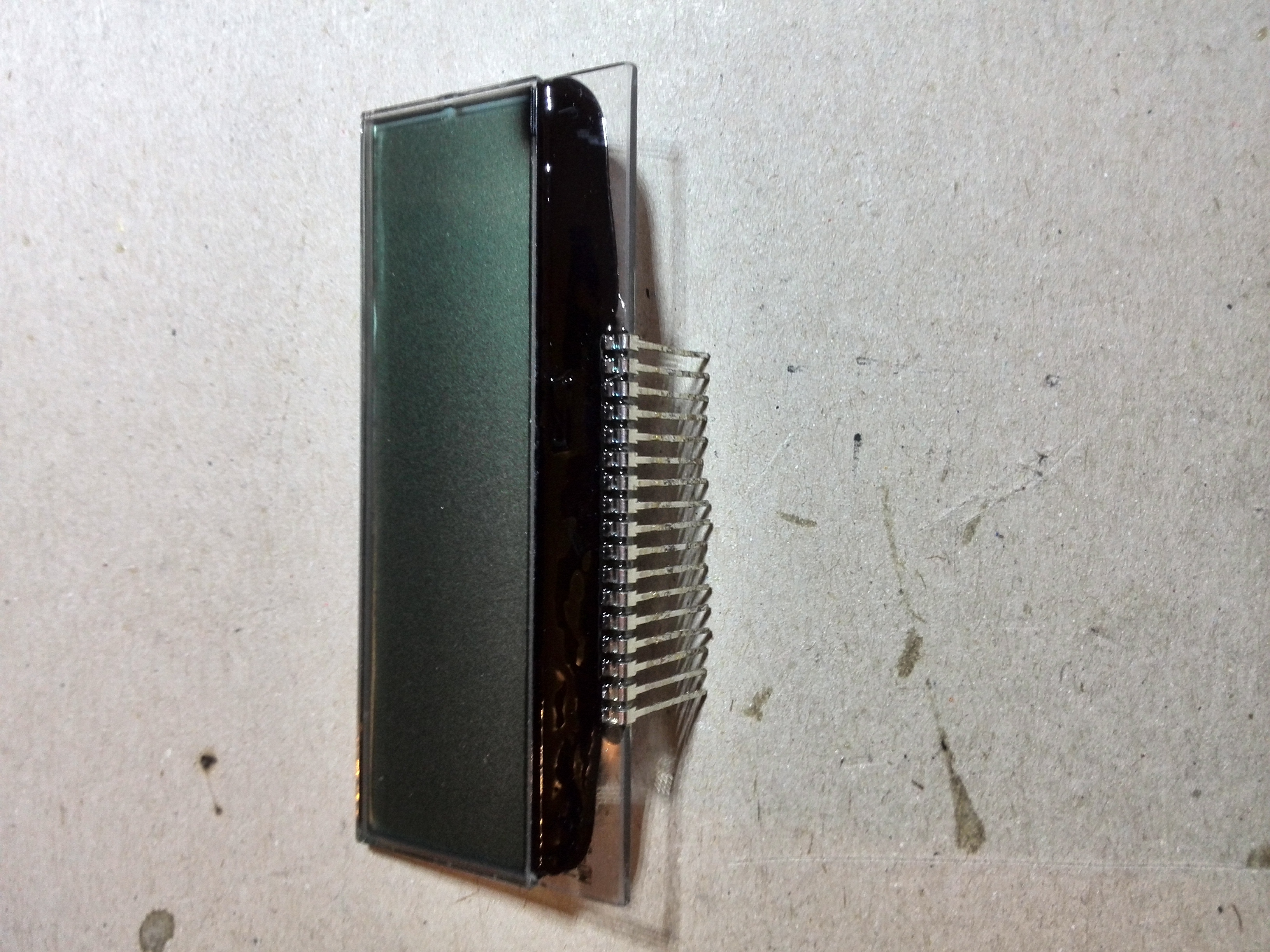

Es gibt auf der fotografierten Seite in der schwarzen Masse eine
rechteckige Erhebung. Auf der Rückseite findet sich nur ein schmaler
schwarzer Klebestreifen. Ich hätt gerne Fotos davon gemacht, jedoch
verschwindet alles im Schwarz auf Schwarz.

Auf der ursprünglichen Platine wird es von diesem Mikrocontroller
angesteuert:
http://pdf1.alldatasheet.com/datasheet-pdf/view/111473/NEC/UPD789022.html.
Ich versuch grad die Verbindungen nachzuvollziehen.

Grüße!
Remo

: Bearbeitet durch User
von Remo F. (remo_f)


Angehängte Dateien:

Lesenswert?

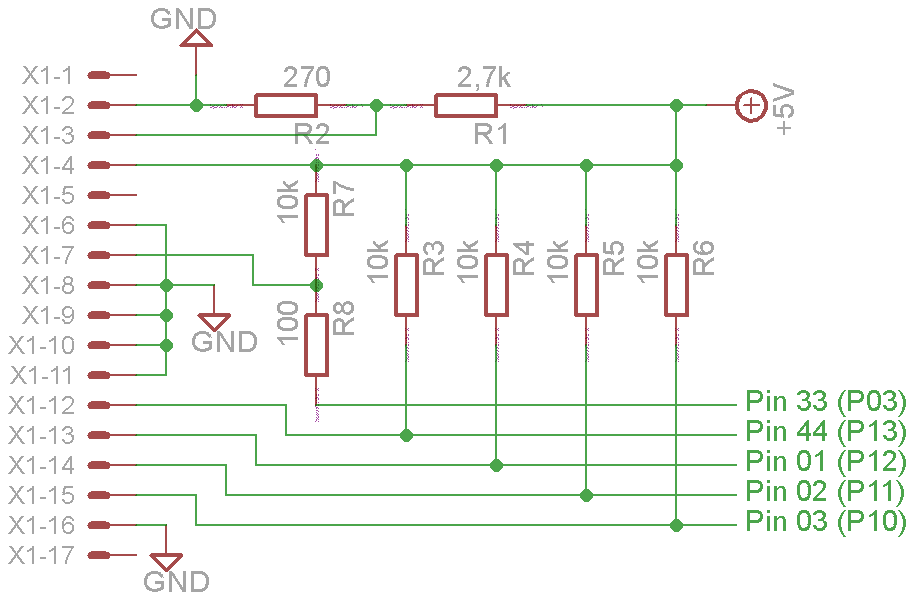

So sieht scheinbar die Beschaltung des Displays aus. Vielleicht kann man
ja daraus die Funktion der Pins ableiten. Wenn jemand aus dem Forum bei
Konika Minolta arbeitet: Das Display kommt aus dem Bedien-Modul eines
Farb-Laserdruckers. Vielleicht liegt ja dazu irgendwo das Datenblatt
rum.
