.model IRF630 für LTSpice standard mos lib

[oldeurope O. (Gast)]

Hallo Forum,

hat bitte Jemand eine Model-Zeile vom IRF630 für mich,
die ich in die Standard MOS lib kopieren kann?

LG

old.

[Jörg W. (dl8dtl) (Moderator)]

Vishay hat für seinen IRF630 eins:

http://www.vishay.com/docs/90199/sihf630.lib

[oldeurope O. (Gast)]

Hallo,
damit kann ich nichts anfangen.
Eigentlich habe ich so Etwas erwartet:

.model IRFHM830 VDMOS(Rg=2.5 Vto=2.4 Rd=1.5m Rs=0.0m Rb=1.75m Kp=86
Cgdmax=1n Cgdmin=200p Cgs=1.5n Cjo=0.82n Is=100p
mfg=International_Rectifier Vds=30 Ron=3.0m Qg=31n)

Nur halt für den IRF630 statt IRFHM830.

LG

old

[hinz (Gast)]

D a r i u s M. schrieb:
> damit kann ich nichts anfangen.

RTFM

[oldeurope O. (Gast)]

Dann fummel ich mir das Model halt selbst zurecht.
Momentan habe ich vor den IRFHM830 eine 1,5V Spannungsquelle gesetzt
um einen IRF630 passend zu simulieren.

LG

old.

Edit:

.model IRF630 VDMOS(Rg=2.5 Vto=4.0 Rd=1.5m Rs=0.0m Rb=1.75m Kp=86
Cgdmax=1n Cgdmin=200p Cgs=0.7n Cjo=0.82n Is=100p
mfg=International_Rectifier_IRFHM830 Vds=200 Ron=0.4 Qg=31n)

klappt.

[Jörg W. (dl8dtl) (Moderator)]

D a r i u s M. schrieb:
> Dann fummel ich mir das Model halt selbst zurecht.

Du weißt aber, dass eine Simulation immer nur so gut ist, wie die
benutzten Modelle, ja?

Ist ja schön, wenn du dir das Modell selbst zurecht fummeln kannst.
Ich würde mich da schon lieber auf die Hersteller verlassen,
insbesondere, wenn (wie in diesem Falle) offenbar ein deutlich
komplexeres Modell angeboten wird als das, was man mit einem simplen
Aufruf eines vorgefertigten Transistor-Modells erreichen kann.

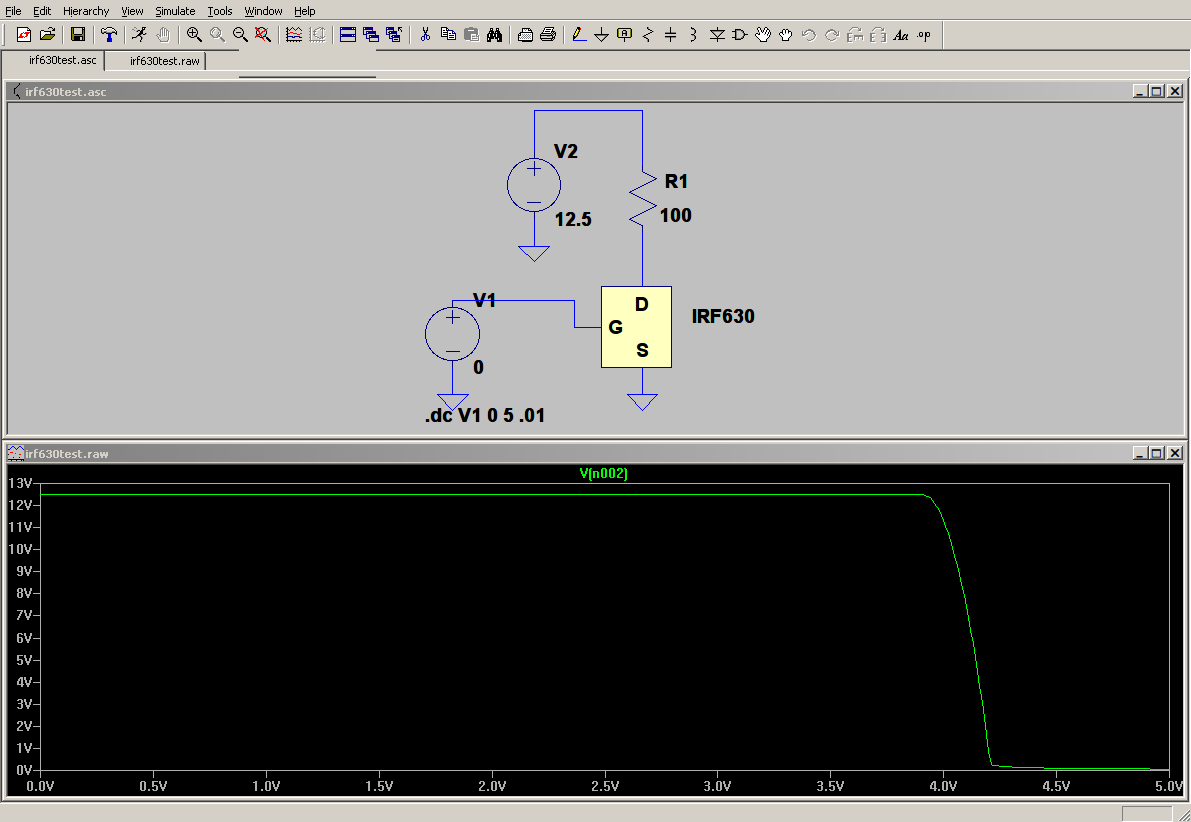

So schwierig ist es ja nun auch nicht, sich das mal anzusehen.  Anbei
das Ergebnis eines einfachen Ugs-Sweeps.

Die Simulationsdatei könnte ich dranhängen, hat aber nicht viel Sinn,
da sie ja von dem selbst gezimmerten Blocksymbol abhängt, welche
wiederum auf die heruntergeladene Datei sihf630.lib verweist.  Die
wird bei dir woanders stehen als in meinem Wine-Setup hier.  Ich kann
dir aber sagen, dass ich LTspice zuvor kaum in den Fingern hatte und
es mit der Doku problemlos möglich war, das in weniger als einer halben
Stunde alles zusammenzunageln.

[Helmut S. (helmuts)]

Hallo,

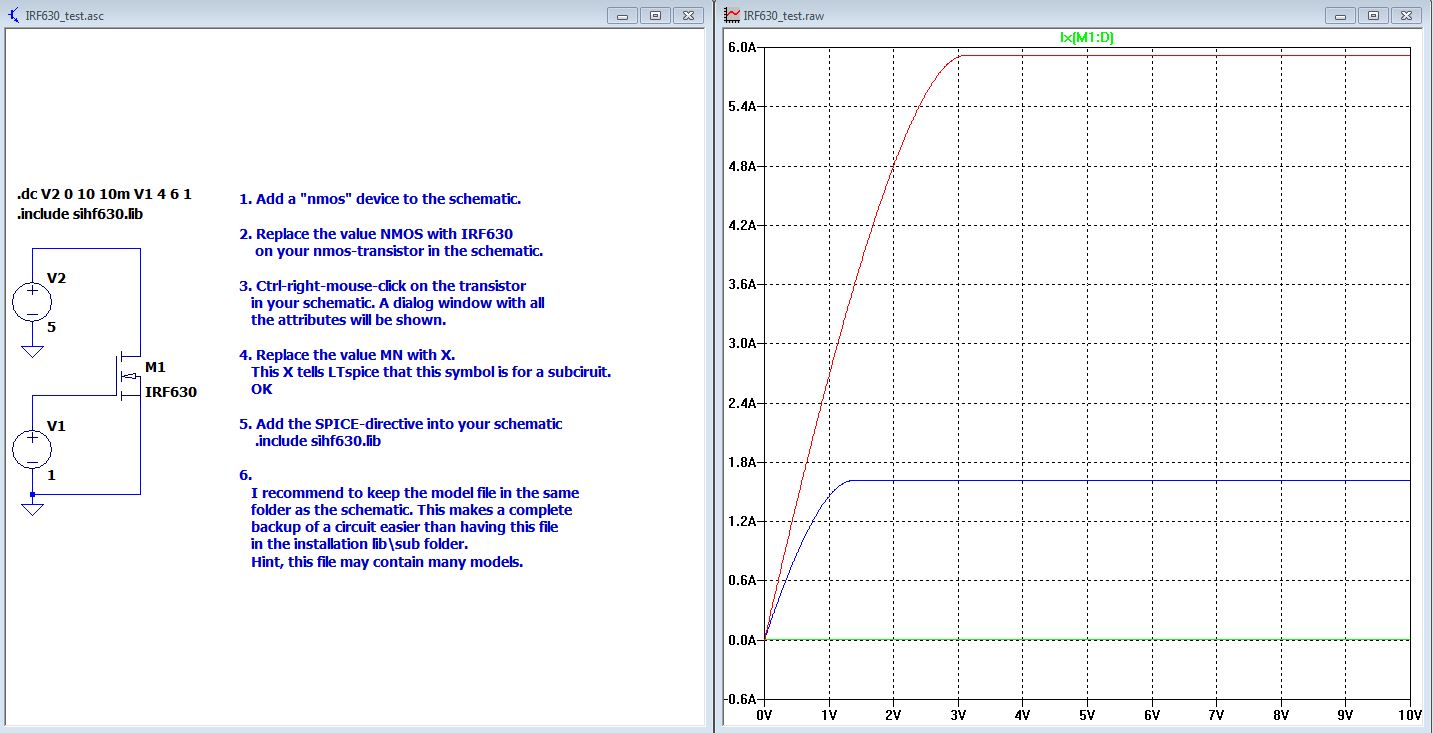

Man kann sich das selber machen des Symbols sparen und gleich das
originale nmos bzw. pmos Symbol nehmen. Die lib-Datei in den Ordner
kopieren in dem der Schaltplan liegt.

Aus dem Kommentar in der angehängten Schaltung:

1. Add a "nmos" device to the schematic.

2. Replace the value NMOS with IRF630
    on your nmos-transistor in the schematic.

3. Ctrl-right-mouse-click on the transistor
   in your schematic. A dialog window with all
   the attributes will be shown.

4. Replace the value MN with X.
   This X tells LTspice that this symbol is for a subciruit.
   OK

5. Add the SPICE-directive into your schematic
    .include sihf630.lib

6.
   I recommend to keep the model file in the same
   folder as the schematic. This makes a complete
   backup of a circuit easier than having this file
   in the installation lib\sub folder.
   Hint, this file may contain many models.

[Jörg W. (dl8dtl) (Moderator)]

Helmut S. schrieb:
> Man kann sich das selber machen des Symbols sparen und gleich das
> originale nmos bzw. pmos Symbol nehmen.

Ja, geht sicher auch.  War für mich mehr 'ne Übung, ob das mit dem
TFM Readen auch geht ;-), auf Schönheit kam's mir nicht weiter an.

Ansonsten läuft es am Ende auf das gleiche raus: man muss den
subcircuit da irgendwie reinbringen (via .include, direktes
Hinein-Editieren scheint LTspice nicht zu unterstützen, oder ich
habe es nicht gefunden), und dann den Bauteilaufruf mit „X“ anfangen
lassen, damit statt eines direkten Modells ein subcircuit-Aufruf
entsteht.

[oldeurope O. (Gast)]

Helmut S. schrieb:
> 5. Add the SPICE-directive into your schematic
>     .include sihf630.lib

Hallo Helmut,

habe ich gemacht, wie bei den koreanischen Röhren.
Mein Modell
Beitrag "Re: .model IRF630 für LTSpice standard mos lib"
habe ich in IRF630D umbenannt um Verwechselungen
auszuschliessen.

Spice kann das Modell dem Symbol nicht zuordnen.
Ach nicht mit .INC sihf630.lib

Can't find definition of model"irf630"


Helmut S. schrieb:
> 3. Ctrl-right-mouse-click on the transistor
>    in your schematic. A dialog window with all
>    the attributes will be shown.

Da kann ich aber nichts verändern, nur neue Modelle picken.

> 4. Replace the value MN with X.
>    This X tells LTspice that this symbol is for a subciruit.
>    OK

Ich kann rechts auf die Bezeichnung klicken und diese ändern.
So kann ich auch Modelle picken, die in der MOS-lib sind.
Aber die Direktive geht nicht.

LG

old.

[Helmut S. (helmuts)]

Helmut S. schrieb:
> 3. Ctrl-right-mouse-click on the transistor
>    in your schematic. A dialog window with all
>    the attributes will be shown.

Da kann ich aber nichts verändern, nur neue Modelle picken.

Dann hast du es falsch gemacht.

Control-Taste drücken und halten. Jetzt einen Klick mit der rechten
Maustaste auf das Symbol machen. So geht es jedenfalls in WIN-xx.
Hast du WIN-xx?

[oldeurope O. (Gast)]

Jeep, funzt, danke.
Hatte Strg vergessen zu drücken.

Wie kann ich von einem Blog zu der sihf630lib verlinken?

LG

old.

[Helmut S. (helmuts)]

D a r i u s M. schrieb:
> Jeep, funzt, danke.
> Hatte Strg vergessen zu drücken.
>
> Wie kann ich von einem Blog zu der sihf630lib verlinken?
>
> LG
>
> old.

Meinst du jetzt wie man den File von Vishay bekommt?


http://www.vishay.com/product?docid=91031#psplib

Rechstklick auf den PSPICE-Modelfile in obiger Webseite.
Dann "Ziel speichen unter" wählen.

[oldeurope O. (Gast)]

Super, hast mir sehr geholfen.
Vielen Dank und einen schönen Abend noch.

LG

old.
