unbekanntes Uralt-IC CA3055

[Dieter W. (dds5)]

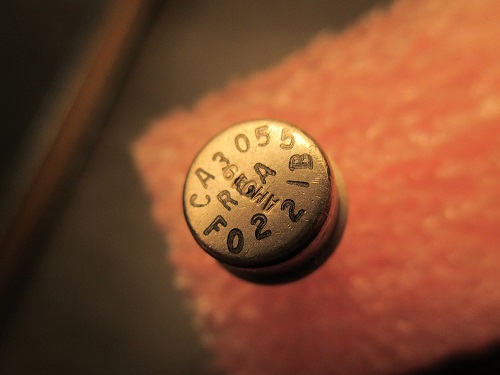

Mir ist beim Aufräumen dieses historische IC in die Hände gefallen.
Gehäuse ist TO99, 8-polig.

Leider finde ich weder in entsprechend alten Datenbüchern (RCA analog,
IC-Master) noch im Netz Daten zu diesem Kerlchen.

Es wäre schön wenn jemand Infos hätte.

[Die Antwort (Gast)]

http://www.datasheetarchive.com/dl/Scans-068/DSA2IH00229150.pdf

[Matthias S. (Firma: matzetronics) (mschoeldgen)]

Die Antwort schrieb:
> Die Antwort (Gast)

Woher nimmst du die Gewißheit, das der CA3055 das gleiche ist, wie ein
CA3085, den du verlinkt hast?

[Rufus Τ. F. (rufus)]

Vermutlich daher:

"The CA3085A is unilaterally exchangeable with the CA3055", was so im
CA3085-Datenblatt von Harris steht.

[michael_ (Gast)]

Das ist ein Spannungsregel IC 20mA.
Aus Streng, "Daten Linearer Integrierter Schaltkreise".

[Jörg W. (dl8dtl) (Moderator)]

Laut Klaus K. Streng, „Daten linearer integrierter Schaltkreise“
(Militärverlag der DDR, 1982, keine ISBN) unterscheiden sich die
beiden wie folgt:

        Uin      Uout     Iout  rout  sR  sU  sB
        V        V        mA    mΩ    dB  dB  dB
CA3055  +8,0…+40 +2,0…+30  20   15    92  70
CA3085  +7,5…+30 +1,8…+26 120   75    70  60  50

(sR - Laststabilisierungfaktor, sU - Spannungsstabilisierungsfaktor,
sB - Welligkeitsunterdrückungsfaktor [Brummunterdrückung])

[Edit: Michael hat die Kurzfassung davon geliefert ;-)]

[michael_ (Gast)]

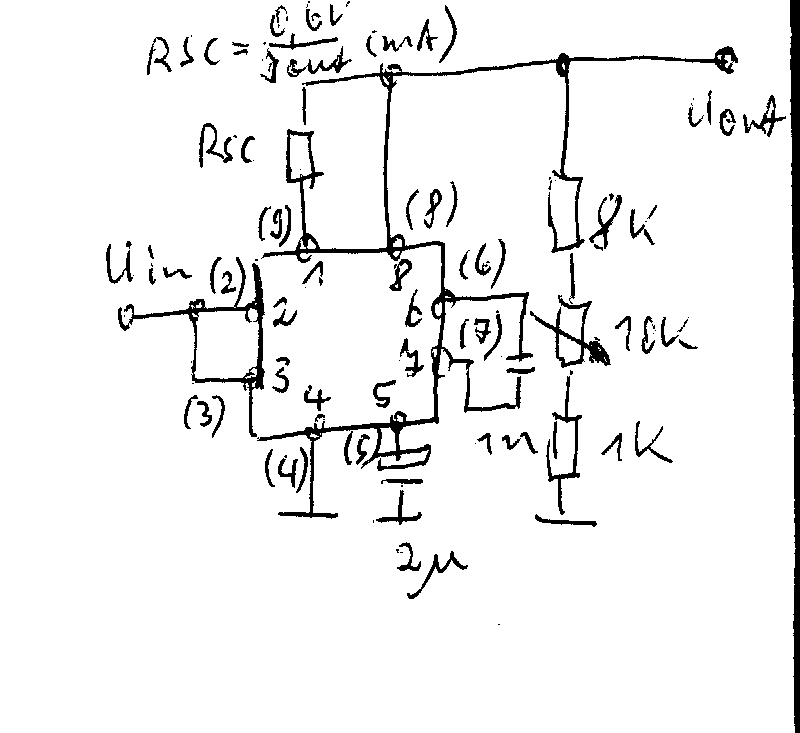

Ich habs mal abgemalt.

[elettronica 02/70 (Gast)]

Dieter Werner schrieb:
> entsprechend alten

Du suchst eines von 1970, "eab" hat da was, ist derzeit aber dauernd
down.
Interessantes Blatt, auch ohne tiefere Sprachkenntnis.

[Heute mal nicht angemeldet (Gast)]

Scheint eine gewisse Ähnlichkeit mit einem LM723 zu haben.

[Dieter Werner (Gast)]

Danke für die vielen Beiträge.

Als Datenbücher habe ich die RCA linear von 1974 und 1986, aber da ist
das gute Stück nicht drin.

[THaala (Gast)]

Gerade eben - beim Aufräumen (und Entsorgen) - fiel mir ein kleines
Heftchen vom Frazis - Verlag in die Hände.

Ausgabe 1977 Thema Labornetzteil.
Darin kam der CA3085 als Regeler für ein hochwertiges Labornetzteil vor.

Ich werfe das Teil nun ins Altpapier...

Gruß T -:)

[hai_n (Gast)]

THaala schrieb:
> Ich werfe das Teil nun ins Altpapier...

Biete das teil doch im marktforum an. wenn jemand irgendwann so eins
sucht, kann er dir eine PN schicken.

[Christoph db1uq K. (christoph_kessler)]

RCA Integrierte-Linear-Schaltkreise Neye Enatechnik 1970
