Logikanalyzer für Mikrocontrollerzeugs

[Gurgel (Gast)]

Hallo

Was könnt ihr mir empfehlen als Logikanalzer bis 32MHz und mindestens 16
Kanäle sowie SPI, I²C, RS232 Analyse und sollte so günstig wie möglich
sein.

Was Taugen die biligen USB Chinageräte die in der Bucht angeboten
werden? Ist da die Hardware/Software brauchbar?

[Mike (Gast)]

Gurgel schrieb:
> Was Taugen die biligen USB Chinageräte die in der Bucht angeboten
> werden? Ist da die Hardware/Software brauchbar?

Da wirst du wohl konkreter werden müssen, welche du meinst.
Die für untern 10€ sind fürs Tägliche prima, haben allerdings nur
8Kanäle. Mit ihren 24MHz liegen sie dafür sicher unter deinen als Grenze
angegebenen 32MHz, dafür haben sie Speichertiefe (fast) ohne Ende.

[holger (Gast)]

>Mit ihren 24MHz liegen sie dafür sicher unter deinen als Grenze
>angegebenen 32MHz

24MHz Abtastfrequenz. 24MHz Signale kann man damit nicht
wirklich erfassen.

[Bastler (Gast)]

Wieviele I2C Busse müssen den gleichzeitig untersucht werden? Wozu min
16 Kanäle? Früher um Adress-/Datenbusse aufzuzeichnen, aber für heutige
Microcontroler?

[Wolfgang R. (Firma: www.wolfgangrobel.de) (mikemcbike)]

Wenn Dir 8ns Zeitauflösung reichen:

http://www.wolfgangrobel.de/electronics/lwla1034.htm

Nur die Diagnosemöglichkeiten, die Du willst, hat er nicht...

[Schüler (Gast)]

http://sigrok.org/wiki/Noname_XL-LOGIC16-100M

[Soul E. (Gast)]

stammt hier aus diesem Forum, ist aber trotzdem ein ziemlich geniales
Projekt: https://www.mikrocontroller.net/articles/Minila_Version_MockUp

[Kai S. (zigzeg)]

Schüler schrieb:
> http://sigrok.org/wiki/Noname_XL-LOGIC16-100M

Hoert sich interessant an, aber leider scheint es derzeitig nicht zu
funktionieren. So zumindest interpretiere ich das folgende:

The existing Saleae Logic16 support in libsigrok detects this device as
an original, but fails to initialize the FPGA for capture (at the time
of writing).

Und "Status: planned".

Ausserdem sind 100MHz m.E. nur bei reduzierter Signal-Anzahl moeglich.
Wieviel MHz sind denn bei 16 Kanaelen maximal moeglich ?

ZigZeg

[dunno.. (Gast)]

Ich habe damals den "open bench logic sniffer von Dangerous Prototypes
gekauft.

Funktioniert recht gut, damals war die Community auch sehr aktiv. Man
musste sich durch tonnen an Forenthreads wühlen, bis man die richtig
tolle Software und auch den Softcore für den FPGA hatte, aber dann lief
es gut.

Wie weit das Projekt mittlerweile ist, und wie gut es maintained wird,
kann ich allerdings leider nicht sagen..

Gruß

[Christian J. (Gast)]

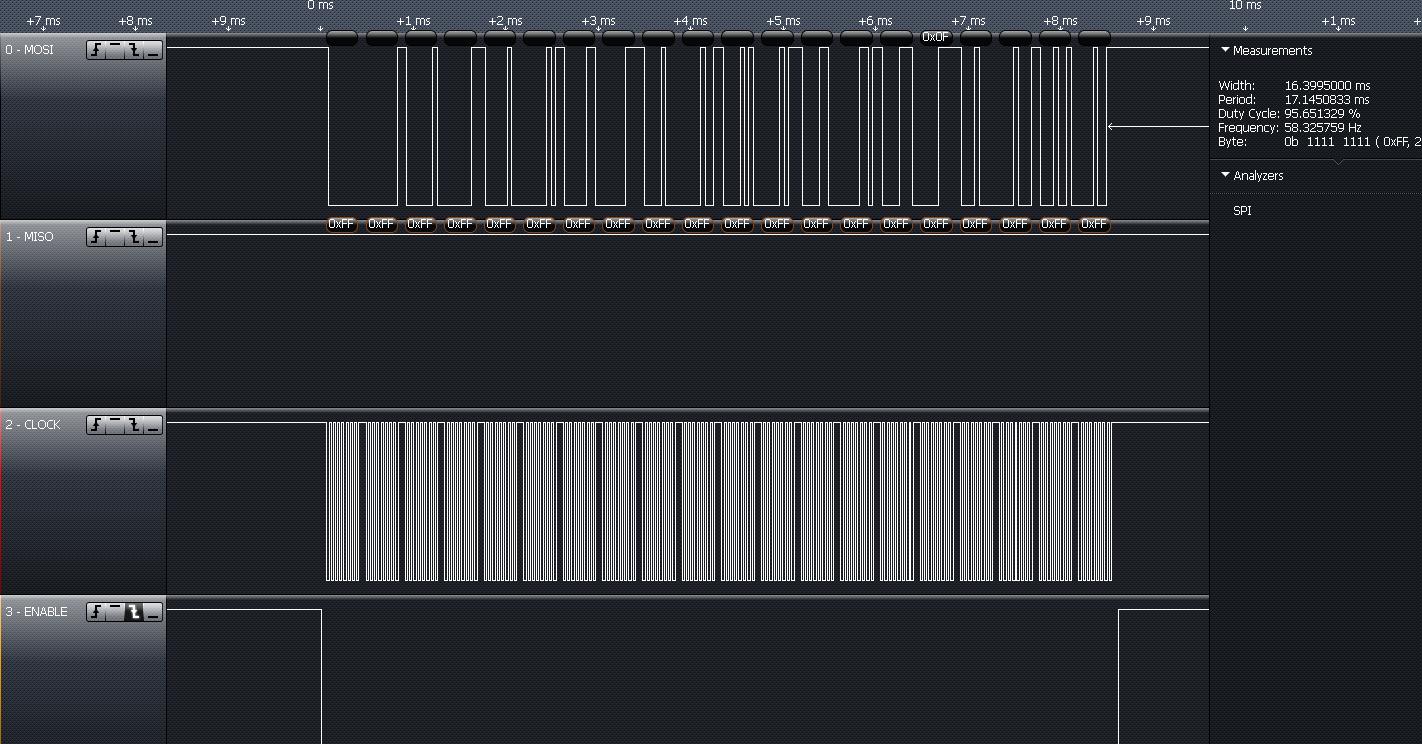

Komme mit meinem 15 Euro salea Sniffer bestens klar.....

[Erich (Gast)]

>Komme mit meinem 15 Euro salea Sniffer bestens klar.....
Wohl nicht ganz.
Mir zeigt dein Bild lauter "FF" in der Dekodierung.
???
Gruss
