Datenblatt zu Unbekanntem IC

Kevin Gast #3928737
Lesenswert?
• ▲
▼
Hallo Liebe Gemeinde :)

Ich habe folgendes Problem. Ich versuche mir ein Lesegerät zu bauen. Ein
IC Habe ich auch nur das Problem ist leider finde ich im Internet keine
Beschreibung weder Datenblatt noch sonst was.

Weiß jmd. von euch wer hier Hersteller oder sogar wo ich ein Datenblatt
finden könnte?

Im Anhang ein Foto des übeltäters.
LG Kevin.
Angehängte Dateien:
Antwort Zitieren Bearbeiten Thread verschieben Thread sperren Anmeldepflicht aktivieren Anpinnen Thread löschen Thread mit anderem zusammenführen Beitrag melden
Sebastian Gast #3928777
Lesenswert?
• ▲
▼
Ein Standardzellen-ASIC. Datenblatt der Serie hier:
http://pdf.datasheetcatalog.com/datasheets2/92/925923_1.pdf

Da findet man gar nichts zu, außer wenn man den kennt, der das Design in
Auftrag gegeben hat. Fujitsu wird keinerlei Kundendaten preisgeben,
vermute ich.

Wenn man genau weiß, was das Teil macht (!), könnte man es vielleicht
mit programmierbarer Logik nachbilden. Wenn man viel Ahnung und Zeit hat
natürlich.
Antwort Zitieren Bearbeiten Löschen Beitrag melden
Michael K. Gast #3929458
Lesenswert?
• ▲
▼
Kevin schrieb:
> Ich versuche mir ein Lesegerät zu bauen.

QR Code, Strichcode, Magnetkarte, Chipkarte usw. usw.
Was für ein Lesegerät ?

Statt Deine Ernergie damit zu verbraten ein 20Jahre altes Custom Teil zu
überlisten ist es unter Umständen sinvoller einen anderen Ansatz zu
wählen.

In dem hier
http://www.aliexpress.com/item/Free-Shipping-3-5mm-Headphone-Jack-Mini-Magnetic-Mobile-Card-Reader-Works-for-Apple-and-Android/1511162278.html
sollte für 3$ schon alles drin sein was einen Magnetstreifen auslesen
kann. Der Rest ist Signalaufbereitung und Auswertung.
Hast Du erst die TTL Signale kannst Du den Rest mit einer MCU auswerten.
Je nach Kartendurchzugsgeschwindigkeit kommen die Pulse unterschiedlich
schnell, was der eigentlich Trick bei der Auswertung ist.
Antwort Zitieren Bearbeiten Löschen Beitrag melden
Michael K. Gast #3930145
Lesenswert?
• ▲
▼
Kevin schrieb:
> eine Art RFID Karte

Na, da gibt es aber mehr als einen Frequenzbereich und eine Kodierung.
http://de.wikipedia.org/wiki/RFID

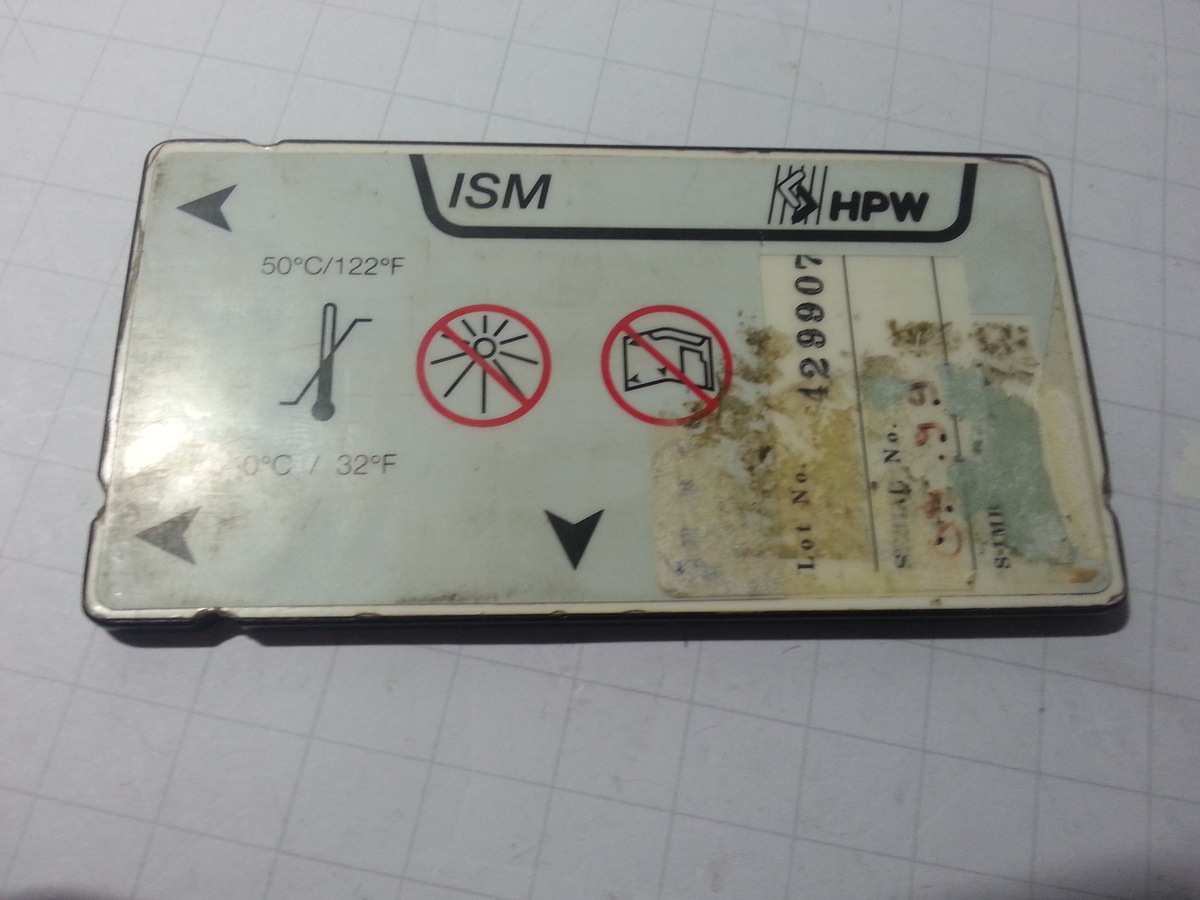

HPW ..
Eingetragene Marke von Siemens Telematik.
Google sagt die machen irgendwas mit Bussen.

Ich tippe also mal auf eine Art Bezahlkarte und etwas zur Legitimation.
Das wird dann wohl eine gewissen Schutz vor stumpfen Auslesen bieten.
PIN o.ä.

Du brauchst sehr viel mehr Informationen um wenigstens Qualifiziert
raten zu können.
Antwort Zitieren Bearbeiten Löschen Beitrag melden
Kevin Gast #3930181
Lesenswert?
• ▲
▼
Das teil ist eine Art Datenübertragungskarte für MAS3 IBIS steuergeräte.
Dolch Gerät hab ich auch bei mir zuhause. Trapeze konnte/wollte mir hier
auch nicht weiterhelfen, weil diese Mitarbeiter die mit den Systemen
damals vertraut waren leider nicht mehr im unternehmen sind.
Antwort Zitieren Bearbeiten Löschen Beitrag melden
