USB Buchse EK-Team Plotter Board

Ca B. OP #3935471
Hallo,

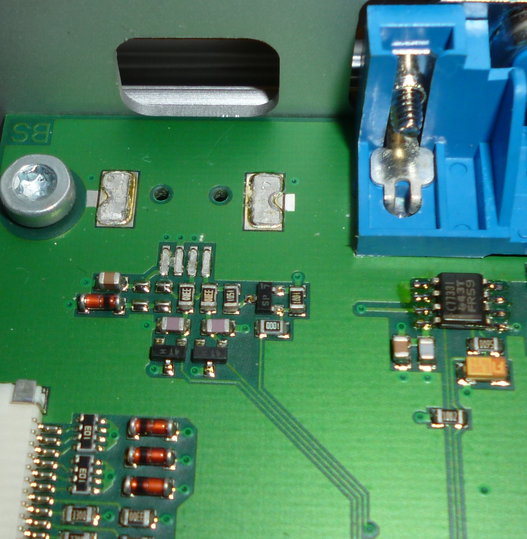

bei meinem Plotter ist die USb 1.1 Typ B Buchse herausgebrochen und
weg... :-(
Nun bin ich mir nicht sicher, welcher der 4 Pins der neuen Buchse an
welche Leiterbahn kommt, ich denke die Buchse diente als alternative zum
Seriellen Anschluss, könnte aber auch Parallel sein... Aus dem Handbuch,
dem www u. von den Herstellern konnte ich bisher nichts herausfinden.

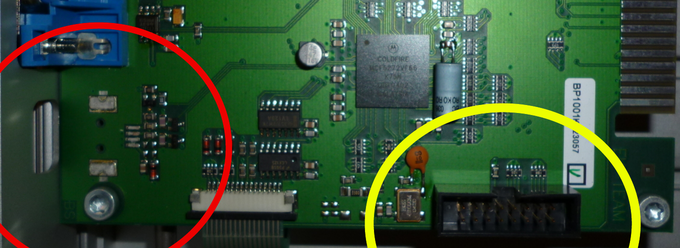

Der Chip auf dem Board an den die Leiterbahnen gehen ist ein MCF5272VF66
K75N
Die Platine stammt aus einem Phoenix Contact CMS-P1-Plotter, EK-Team,
Wago und Altech bieten den Plotter aber auch ziemlich 1:1 an.
Bisher blieb die bitte nach einem Schaltplan von den Firmen
unbeantwortet, die Handbücher sind alle gleich dürftig aufgebaut.
http://ek-team.de/files/EK_Vario_Plotter_VP_500_A3.pdf
https://www.phoenixcontact.com/online/portal/de?uri=pxc-oc-itemdetail:pid=5144615&library=dede&pcck=P-12-01-02-01&tab=2
Bestimmt kann mir hier einer helfen :-)
Gruss,
Caban
Angehängte Dateien:
Antwort Zitieren Bearbeiten Thread verschieben Thread sperren Langsamer Modus Anmeldepflicht aktivieren Anpinnen Thread löschen Thread mit anderem zusammenführen Melden Danke
Peter X. #3935480
C. Stenz schrieb:
> Nun bin ich mir nicht sicher, welcher der 4 Pins der neuen Buchse an
> welche Leiterbahn kommt, ich denke die Buchse diente als alternative zum
> Seriellen Anschluss, könnte aber auch Parallel sein...

Kauf dir eine neue USB-Buchse in SMD Ausführung und löte die ein. Die
Kontaktbelegung ergibt sich dann von ganz alleine.
Z.B.
http://www.reichelt.de/USB-BW-SMD/3/index.html?&ACTION=3&LA=446&ARTICLE=52000&artnr=USB+BW+SMD&SEARCH=usb+buchse+smd
Antwort Zitieren Bearbeiten Löschen Melden Danke
Ca B. OP #3935487
Peter Xuang schrieb:
> C. Stenz schrieb:
>> Nun bin ich mir nicht sicher, welcher der 4 Pins der neuen Buchse an
>> welche Leiterbahn kommt, ich denke die Buchse diente als alternative zum
>> Seriellen Anschluss, könnte aber auch Parallel sein...
>
> Kauf dir eine neue USB-Buchse in SMD Ausführung und löte die ein. Die
> Kontaktbelegung ergibt sich dann von ganz alleine.
> Z.B.
>
http://www.reichelt.de/USB-BW-SMD/3/index.html?&ACTION=3&LA=446&ARTICLE=52000&artnr=USB+BW+SMD&SEARCH=usb+buchse+smd

OK, danke... die hatten sie bei Conrad im Laden nicht u. habe eine mit
den Pins nach unten abgehend gekauft... aber nun dürfte ich klar
kommen... :-)
Antwort Zitieren Bearbeiten Löschen Melden Danke
