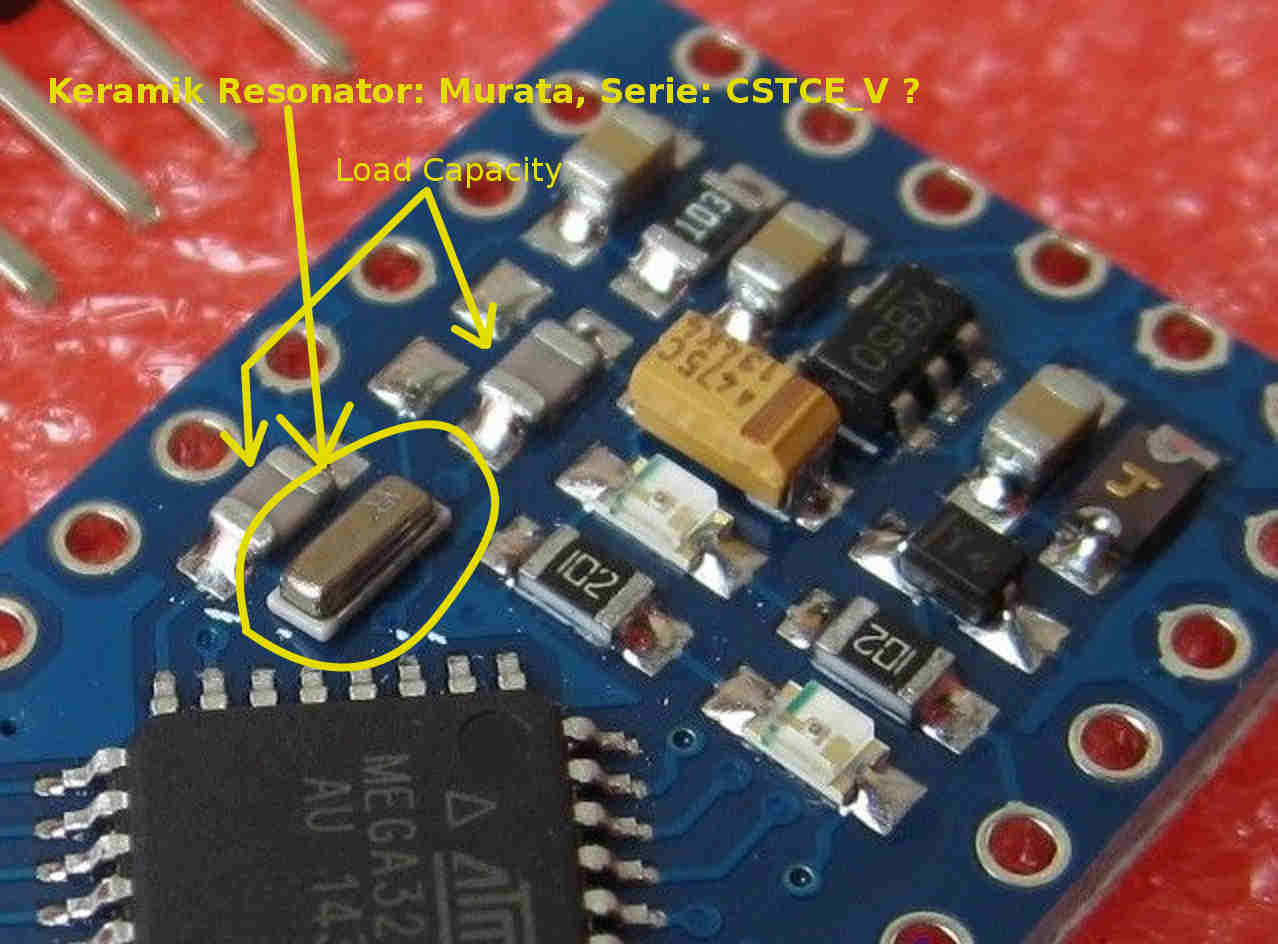

[S] Mini SMD-Resonatoren (wie auf den Arduino Boards)

Atmega8 A. OP Persönliche Seite #3952474
Ich würde den Platz auf meiner Platine gerne etwas besser nutzen.

Auf der Arduino-Platine ist der Quarz/Resonator im Gegensatz zum AVR
sehr klein.


Das folgende habe ich schon gefunden:

http://www.hobbytronics.co.uk/smd-resonator-16mhz
62 cent pro Stück


Ich bin mir aber nicht sicher ob das wirklich solch ein Resonator ist da
dort Lastkapazitäten am Resonator mit genutzt wurden.

In der PDF von Murata steht dass die Lastkapazipäten schon mit in dem
"CERALOCK"-Gehäuse mit drin sind. (was ja auch gut wäre)


Bei eBay zahle ich 1,70 Euro pro solch einen Quarz/Resonator, aber da
kann ich mir ja gleich ein Arduino-Board für 1,82 Euro kaufen und den
Quarz dort runter löten.

So ein Resonator wird nur vielleicht 5 cent kosten.

Gibt es eine bessere Quelle als die obige?
Angehängte Dateien:
Antwort Zitieren Bearbeiten Thread verschieben Thread sperren Langsamer Modus Anmeldepflicht aktivieren Anpinnen Thread löschen Thread mit anderem zusammenführen Melden Danke
Gerald B. #3952493
TME ist da recht vielseitig und preiswert.
Keramikresonator:
http://www.tme.eu/de/katalog/passive-elemente_112309/#id_category=113181&s_field=artykul&s_order=ASC&visible_params=2%2C143%2C144%2C10%2C42%2C39%2C32%2C118%2C2390%2C31&used_params=144%3A25175%3B
und hier Quarze:
http://www.tme.eu/de/katalog/passive-elemente_112309/#id_category=112354&s_field=artykul&s_order=ASC&visible_params=2%2C143%2C144%2C10%2C118%2C32%2C42%2C36%2C35%2C909&used_params=144%3A25175%3B
Ansonsten mal bei Aliexpress und dem freundlichen Chinesen gucken. Wenn
die das Zeug so billig fabrizieren können, haben sie zwangsläufig die
Komponenten dazu ebenfalls billig :-)
Antwort Zitieren Bearbeiten Löschen Melden Danke
Atmega8 A. OP Persönliche Seite #3952577
Tassilo H. schrieb:
> www.Reichelt.de  CSTCE 16,0 0,29 EUR
>
> http://www.reichelt.de/index.html?ACTION=3;ARTICLE=89705;SEARCH=CSTCE%2016,0

Na sieh mal einer an ... ich suche schon gar nicht mehr bei Reichelt.

Danke.


@ Gerald B. (gerald_b)
Bei TME hatte ich schon gesucht, aber die hatten nur die flachen und
recht breiten Quarze.

Diese mini-Resonatoren mit den integrierten Kondensatoren sind schon
ganz nett.
Antwort Zitieren Bearbeiten Löschen Melden Danke
Soul E. Gast #3952818
Atmega8 Atmega8 schrieb:

> In der PDF von Murata steht dass die Lastkapazipäten schon mit in dem
> "CERALOCK"-Gehäuse mit drin sind. (was ja auch gut wäre)

Üblicherweise ist das so, es gibt sie auf Wunsch aber auch ohne. Das
geht dann aus den Nachkommastellen der Typbezeichnung hervor.


> So ein Resonator wird nur vielleicht 5 cent kosten.

Bei mehreren Millionen Stück pro Jahr kommst Du unter 15ct. Wenn es
nicht Murata oder AVX-Kycocera sein muss und Consumer-Spec reicht, geht
es auch deutlich billiger.


Brauchst Du einen oder viele?
