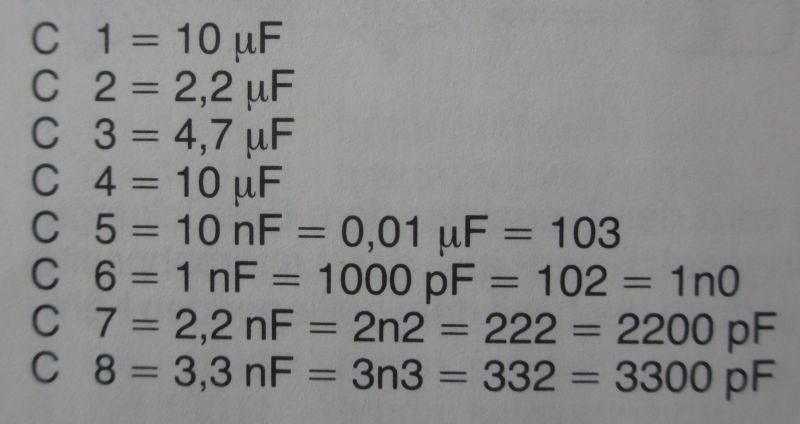

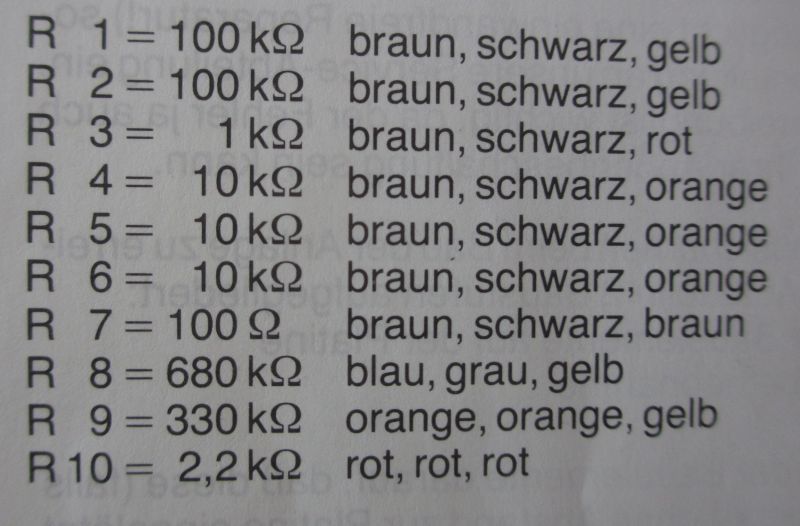

Hallo, ich suche den Schaltplan für einen Bausatz Super Sound Sirene Best.-Nr. 195499 der wohl in den 80.-Jahren im letzten Jahrhundert von Conrad vertrieben wurde. Im Netz konnte ich dazu nichts finden. Der Schaltplan soll auch in einem Buch sein, "Modellbauelektronik". Habe den damals aufgebaut und fand die Soundmöglichkeiten nicht schlecht. Er bestand aus drei 8-pin ICs, glaube NE555 und LM38x. An Einstellmöglichkeiten gab es drei 3-fach Umschalter und zwei Potis. Danke für jede Hilfe!
...stimmt, der liegt bei mir auf dem Dachboden in der "Jugendsündenkiste" auch noch rum - leider aber wohl ohne Beschreibung. Klaus.
...jetzt bin allerdings selbst überrascht :) Klaus.
Angehängte Dateien:
-
(61 KB)
-
(74 KB)
-
(52 KB)
Super! Danke! Genau das wars!
Gast
#4383629
Guten Tag! Schaltplan vorhanden,laut Beschreibung aus Copyright 1989! Schöne Grüße aus Innsbruck.
ewald.rumpold@gmx.at schrieb: > Guten Tag! > Schaltplan vorhanden,laut Beschreibung aus Copyright 1989! > Schöne Grüße aus Innsbruck. Was willst du uns damit sagen? Was ist deine Message?
Gast
#4466022

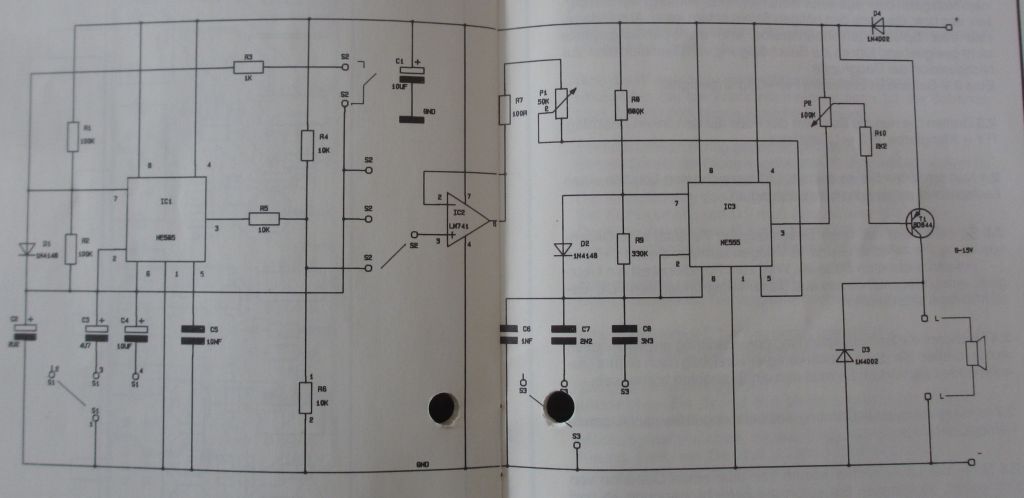

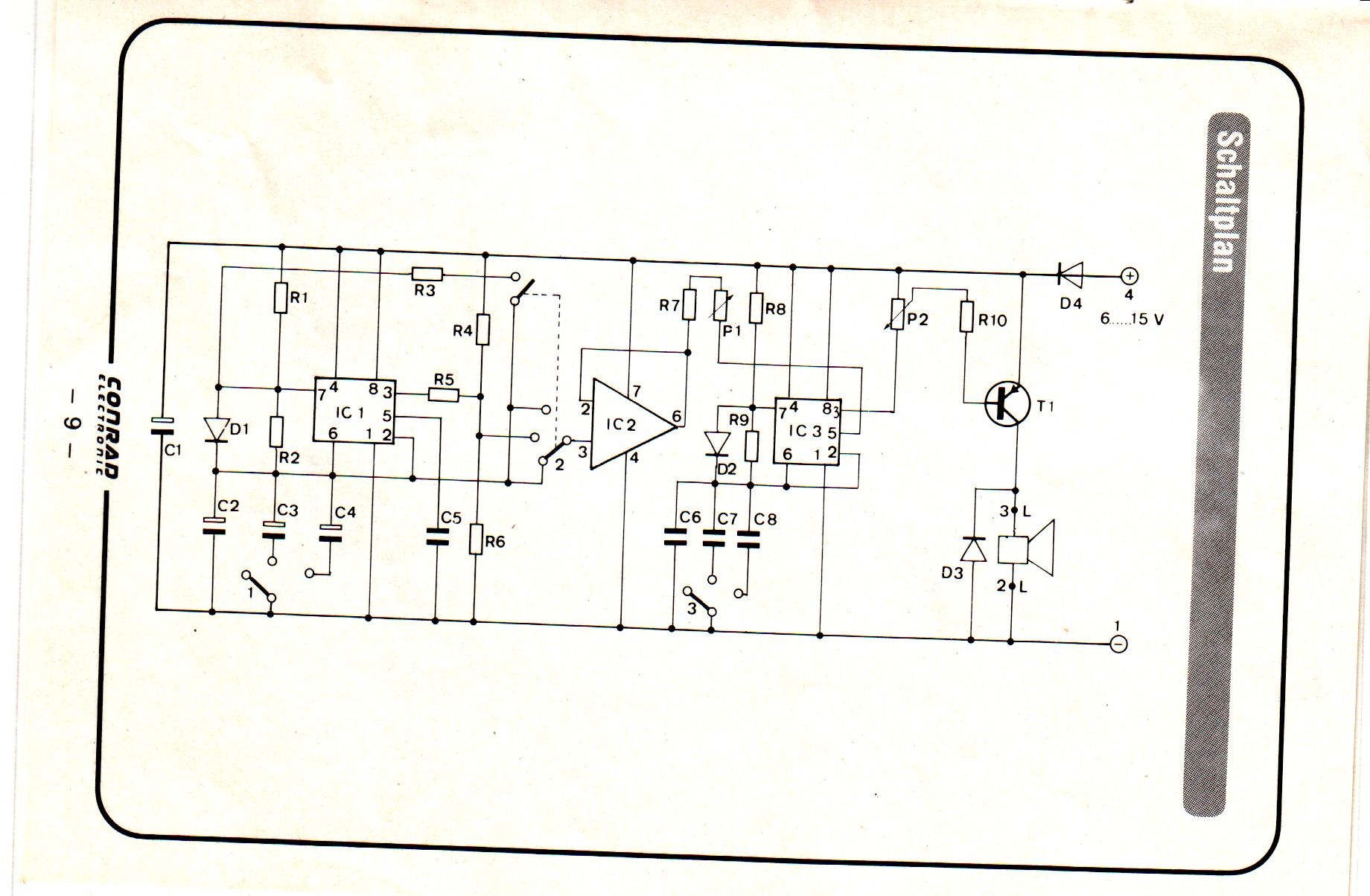

Hallo, ich weiß ja nicht, ob du den Schaltplan mittlerweile auftreiben konntest. Ich habe ihn zufällig heute in meinen Unterlagen entdeckt. Siehe Anhang. Gruß Peter
Angehängte Dateien:
-
(350 KB)
ewald.rumpold@gmx.at schrieb: > Guten Tag! > Schaltplan vorhanden,laut Beschreibung aus Copyright 1989! > Schöne Grüße aus Innsbruck. Ja nun scheiß dich mal nicht an wegen dem 27 Jahre alten Schaltplan. Ich kenne den Tongenarator auch, habe ihn sogar selber mal gekauft. (Von Conrad Elektronik !! ,Bin seit knapp 30 Jahren Kunde bei Conrad) Und so gut ist das Ding nun auch wieder nicht. Mittlerweile gibt es bessere Schaltungen. Also halte mal die Bälle tief, OK? Gruß und guten Tag!!! Thomas
Im Gockl findet man unter "Rumpold Ewald" einige Seiten...
Mit einem 7400 gab es auch ne schöne Sirene. Aus den 4 Gattern jeweils 2 astabile Multivibratoren, einer für Sound, der andere modulierte dann im Sekundentakt den Ersten. Über einen dicken Elko wurde die Schwebung erreicht. Funktionierte allerdings nicht mit dem LS Typ.
Hat vielleicht jemand von Euch die Schaltung aus Elektor namens "Digisizer" ? Die produziert Töne und Geräusche vom Gequake bis Vogelgezwitscher und Sphärenklänge? Leider habe ich die irgendwo verlegt...

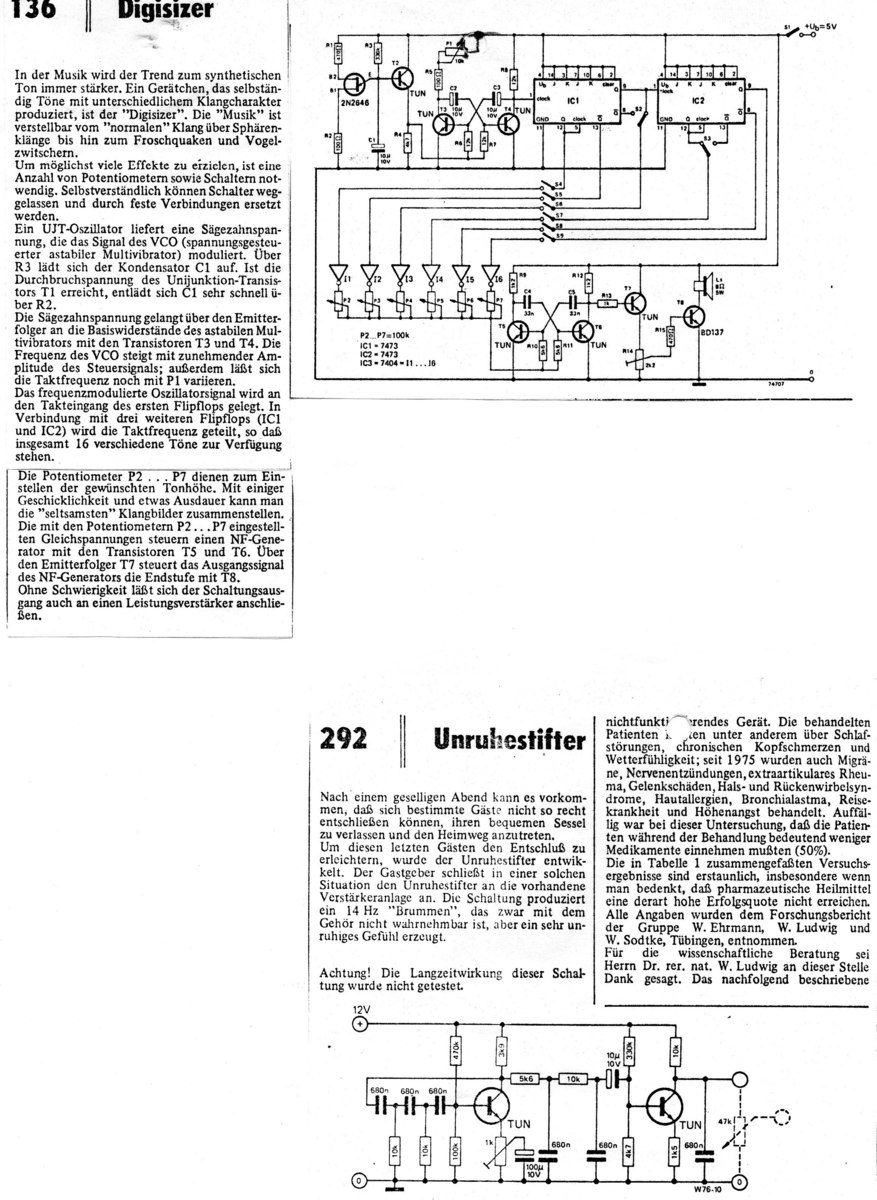

Eben gefunden... Dieses Ding ist immer für Überraschungen gut, für Kinder und Erwachsene geeignet um viel zu lachen, angesichts der Geräusche... Ich habe das Gerät schon vor gut 30 Jahren gebaut mit Schiebereglern, auch weitere Elkos oder Kondensatoren erweitern die Klangpalette und die Zeiten...
Angehängte Dateien:
-
(240 KB)

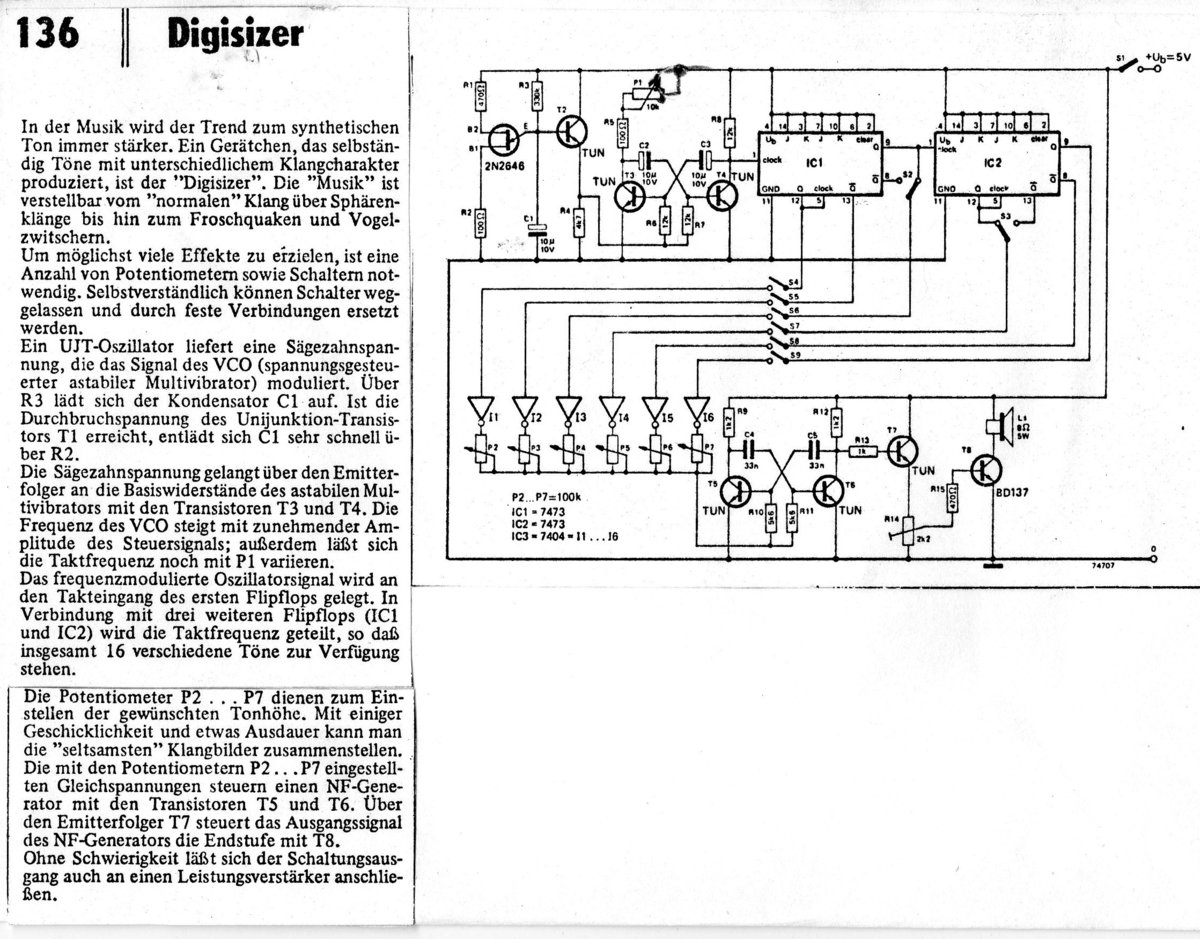

Hihi, "Unruhestifter" - "Achtung, die Langzeitwirkung dieses Gerätes wurde nicht getestet". "Digisizer" würde ich mal gerne aufbauen. Hast du den Stromlaufplan noch etwas größer (lesbarer)? Thanks.
Ich hoffe, das ist jetzt besser, falls nicht, zeichne ich die Schaltung neu, Stückliste könnte ich auch machen, falls notwendig... Gruß Mani
Angehängte Dateien:
-
(250 KB)
Ach, so ist prima. "TUN" hab' ich auch noch da ;-)
Joe F. schrieb: > "TUN" hab' ich auch noch da ;-) Mehr TUN die auch nicht, außer die ärgsten Geräusche zu erzeugen, wirklich hörenswert und niemals gleich... Hast Du auch einen 2N2646 ? Man könnte ja auch von aussen wobbeln mit verschiedenen Kurvenformen...
Gast
#4964669
Hallo, gibt es dazu noch die anderen pläne und bestückungsplan Das wäre super Danke
Gast
#4964694
julian schrieb: > gibt es dazu noch die anderen pläne und bestückungsplan Vermutlicht nicht. Der Schaltplan stammt aus dem Elektor Halbleiterheft. Da gab oder gibt es nicht zu jeder Schaltung eine Platine mit genauer Anleitung. Selber entwickeln.
