Spannungsteiler mit Kapazitätsdioden / Varikaps / Varactors - Diskussion

Bernhard S. (bernhard) OP 12.01.2015 16:33 #3963286

Lesenswert?

•

Seit Tagen beschäftigt mich eine einfache Frage, kann man mit
Kapazitätsdioden einen spannungsgesteuerten AC-Spannungsteiler
realisieren.

Einen Spannungsteiler mit Kapazitätsdioden könnte man z.B. verwenden, um
die Verstärkung eines Verstärkersystems zu verändern.

Wie ist Eure Meinung dazu?

Bernhard

Angehängte Dateien:

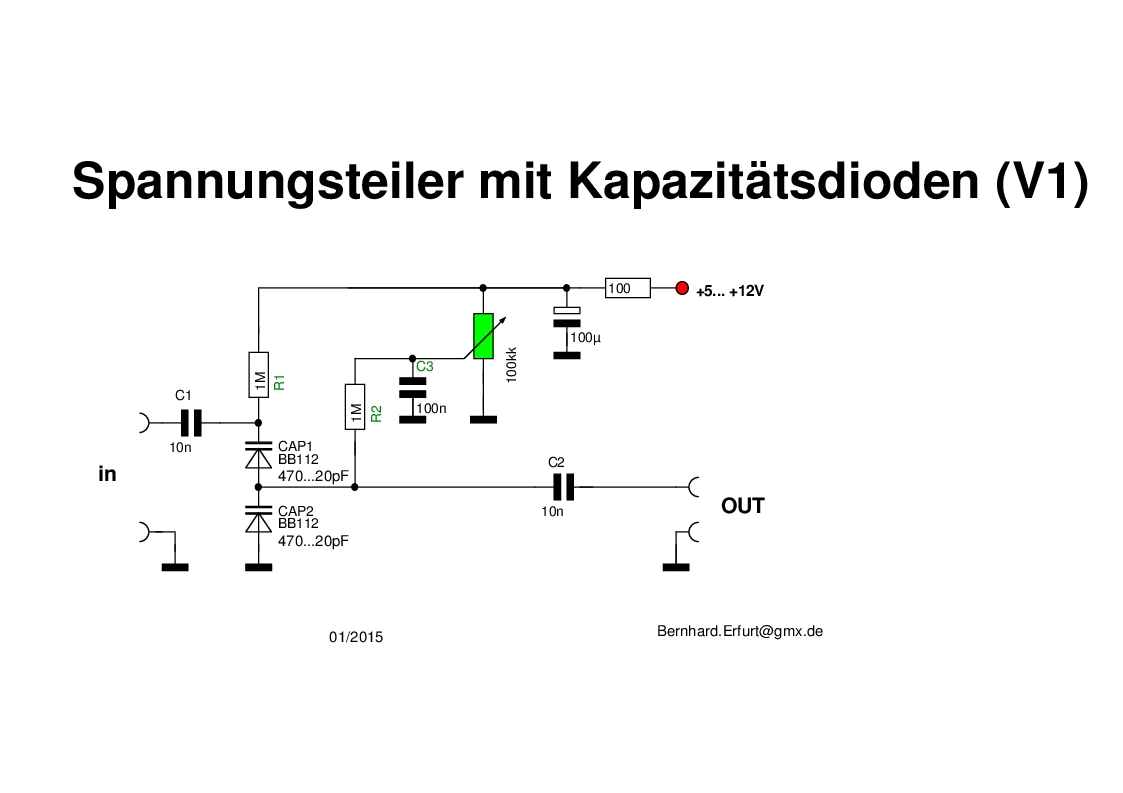

SPANNUNGSTEILER_mit_Kapazitaetsdioden_V1.pdf (4,77 KB)
SPANNUNGSTEILER_mit_Kapazitaetsdioden_V2.pdf (5,61 KB)


Antwort Zitieren Bearbeiten Thread verschieben Thread sperren Anmeldepflicht aktivieren Anpinnen Thread löschen Thread mit anderem zusammenführen Beitrag melden

Marian (phiarc) 12.01.2015 16:39 #3963304

Lesenswert?

•

▲
▼

Ja äh, simulier das halt?* Ich sehe da so kein prinzipielles Problem,
man muss halt die Rahmenbedingungen für Varicaps (Signalpegel etc)
einhalten.

* noch besser: aufbauen!

Antwort Zitieren Bearbeiten Löschen Beitrag melden

sven Gast 12.01.2015 16:45 #3963317

Lesenswert?

•

▲
▼

Bernhard S. schrieb:
> Einen Spannungsteiler mit Kapazitätsdioden könnte man z.B. verwenden, um
> die Verstärkung eines Verstärkersystems zu verändern.

Dir ist aber schon klar das Deine Spannungsteiler veränderliche
Tiefpässe sind?

73

Antwort Zitieren Bearbeiten Löschen Beitrag melden

Matthias S. (mschoeldgen) (Firma: matzetronics) 13.01.2015 07:02 #3964032

Lesenswert?

•

▲
▼

Eigentlich sind PIN Dioden (das hat nichts mit EC Karten zu tun) genau
dafür gedacht.
http://www.radio-electronics.com/info/rf-technology-design/attenuators/rf-variable-pin-diode-attenuator.php

https://en.wikipedia.org/wiki/PIN_diode

Antwort Zitieren Bearbeiten Löschen Beitrag melden
