PCB Antennen
Gast
#4045301
Guten Tag, könnt ihr mir Bücher, PDFs oder Application/Design Sheets empfehlen, mit denen ich mich in die HF Technik einarbeiten kann ? Mir geht es erstmal hauptsächlich um PCB Antennen für den 433 MHz und 868 MHz Bereich. Vielen Dank Der Hersteller gibt keine Antenne vor ? Das waer dann ein Fall fuer ein Simulationsprogramm.
Gast
#4045377
Ich will nichts entwickeln, ich möchte lernen. Deshalb bin ich auf der Suche nach Büchern, online PDFs o.Ä.
Gast
#4045427
rothammel ist umfangreich in sachen antennentechnik, aber du suchst ja shcon relativ speziell. PCB-Antennen haben wohl viel mit Erfahrung zu tun, und natürlich passenden Messmitteln (Anpassung und Abstrahlung messen). Insbesondere hat das „Allerwelts-FR4“ alles andere als ein wohldefiniertes epsilon_r, und das ist noch dazu über die Fläche nicht konstant (je nachdem, ob gerade ein Glasfaserbündel drunter ist oder nicht). Vor dem Experiment kann natürlich eine EM-Feld-Simulation erstmal eine grobe Näherung bringen, mit der man ins Rennen geht.
Gast
#4045952
Ich habe hier eine Menge verschiedener Platinen mit unterschiedlichen PCB Antennen rumliegen. Manche rein PCB, andere sowohl PCB als auch mit Stab und wiederum andere nur als Stabantenne. Alle für den 433 MHz und 868 MHz Bereich. Ich würde gerne verstehen, wie sie funktionieren, wie sie aufgebaut sind und warum sie so geformt sind, wie sie sind. Könnt ihr mir diesbezüglich etwas empfehlen ? Ich habe schon ein paar Design Sheets durchgelesen aber die haben mir kaum weitergeholfen, da sie zu allgemein bzw. Zu oberflächlich waren htw schrieb: > Ich würde gerne verstehen, wie sie funktionieren, wie sie aufgebaut > sind und warum sie so geformt sind, wie sie sind. Vielleicht machst du ja mal Fotos, dann kann man vielleicht die jeweilige Antennen-Grundform erkennen.
Gast
#4046002
htw schrieb: > Ich würde gerne verstehen, wie sie funktionieren, wie > sie aufgebaut sind und warum sie so geformt sind, wie sie sind. Ich habe mich mal in "Fractale"Antennen reingelesen. Wirklich verstanden habe ich das aber nicht, aber sie haben mich fasziniert. Voodoozauber ? Keine Ahnung aber sie scheinen auf kleinstem Raum zu funktionieren. Schwierig genug für dich?
Gast
#4046486
hab mal ein interessantes Video bei Youtube gesehen. Soweit ich mich erinnern kann war es unter "planar inverted f antenna" (Antenna-Theory.com) zu erreichen. Ansonsten kann auch lumped elements antenna / distributed elements antenna probiert werden. Gruß berliner Hallo, schau dir mal bei Texas Instruments DN031 an, das beschreibt u.a. PCB Antennen mit Platinenlayout, es gibt bei TI auch noch weitere Application Notes (bei ti.com nach pcb antenna suchen). hoffe das hilft dir weiter. 73 Es ist auch nicht unwesentlich was drum herum ist, Metal, Kunststoff,..
Gast
#4046978
Vielen Dank schonmal für die Hinweise. Könnt ihr mir noch bitte sagen, wie man eine Antenne nennt, die folgendermaßen aufgebaut ist: - ein fester Draht - 50 % der Länge gerade - 50 % der Länge ist wie eine Art Kugelschreiberfeder gewickelt. - an einem Ende wird das Signal eingespeißt und ist an der Platine befestigt - das andere Ende ist frei in der Luft Verkürzter Monopol; da fehlt allerdings noch die Erdfläche drunter.
Gast
#4047009
http://www.hoperf.com/upload/rf/ANTENNAS_MODULE.pdf Auf Seite 4 ist die von mir gefragte Antenne dargestellt. Sie wird hier Short Whip Antenna genannt. Zuerst habe ich auch zu einer Monopol Antenne tendiert oder einer helical antenna. Kann die auf Seite 4 dargestellte Antenne "whip antenne" auch als verkürzter Monopol bezeichnet werden ? Gibt es noch eine andere Bezeichnung für diesen Typ ? "Verkürzungsspule" wäre ein deutscher Suchbegriff. Einen Monopol gibt es eigentlich nicht, wie Jörg schon schrieb muss da eine Massefläche als Gegenpol vorhanden sein. htw schrieb: > helical antenna. Ist was ganz anderes. Das Prinzip der Helical ist, dass du pro Windung einen Gangunterschied von exakt lambda hast, sodass sich die Wellen der aufeinanderfolgenden Windungen addieren. > Kann die auf Seite 4 dargestellte Antenne "whip antenne" auch als > verkürzter Monopol bezeichnet werden ? Ja. Christoph Kessler (db1uq) schrieb: > muss da eine Massefläche als Gegenpol vorhanden sein. Ist im Dokument auch vorhanden, wenngleich natürlich nicht in der nötigen vollen Schönheit von wenigstens lambda/2 Durchmesser, denn dann würde sich der geneigte Leser vermutlich fragen, warum er den Strahler überhaupt verkürzen soll …
Gast
#4054123

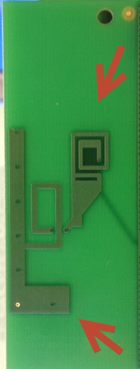

Könnt ihr mir bitte sagen, wie man die einzelnen Bestandteile dieser Antenne nennt ? Es handelt sich hierbei um eine Dualband Antenne für den 433 MHz und 868 MHz Bereich. Der linke Teil ist eine inverted F Antenna, ich vermute mal für den 433 MHz Teil. Wie nennt man das andere Stück ?
Angehängte Dateien:
Gast
#4055711
Niemand eine Idee ? htw schrieb: > Niemand eine Idee ? Solche Strukturen sind nicht so einfach zu erklären, das ist gewissermaßen Voodoo. ;) Was ist denn auf der Rückseite, wo ist die Einspeisung, was ist Masse? Voodoo sehe ich auch so. Das L ist anscheinend mehrfach nach Masse durchkontaktiert, also kein heißer Teil der Antenne. Die eine Windung mit Unterführung, links gehts nochmal nahe an Masse vorbei und dann die schneckenförmige Windung (wie das Posthorn, das ist bekanntlich auch schneckenförmig gewunden), das ist eher Kunst am Bau als HF-technische Notwendigkeit - denke ich.
Gast
#4055800
Jörg Wunsch schrieb: > htw schrieb: >> Niemand eine Idee ? > > Solche Strukturen sind nicht so einfach zu erklären, das ist > gewissermaßen Voodoo. ;) Was ist denn auf der Rückseite, wo ist > die Einspeisung, was ist Masse? Auf der Rückseite ist das L in gleicher Form nachgebildet und liegt direkt darunter. Unter der "Schnecke" und dem dazugehörigen Flächenstück liegt auf der Rückseite eine ebenso große Fläche, ohne "Schnecke". Also an einem Stück. Die Einspeisung ist auf der Rückseite. Der lange Pfad, der anschließend zur Schnecke durchkontaktiert ist. Antwort schreibenBitte melde dich an, um einen Beitrag zu schreiben. |
