Hallo zusammen.
Ich habe da ein Problem. Ich will die Hintergrundbeleuchtung von meinem
Display(EADIP203B-6) mit einem PIC dimmen durch ein PWM-Signal. Die
Speisespannung von meinem PIC und meinem Display ist 3,3V. Jedoch
benötigt die Hintergrundbeleuchtung 3,6V. Wie kann ich das Display mit
dem PIC am besten verbinden? Benötige ich einen Transistor zwischen dem
PIC und dem Display? Wo muss ich das PWM-Signal anschliessen?
Danke für die schnellen Antworten!
Freeze

von Timmo H. (masterfx)


Bewertung
0 lesenswert
nicht lesenswert
N-Kanal-Mosfet an Pin 24 vom Display. Diesen steuerst du dann mit PWM
an. Pin 23 auf die Versorgungsspannung.

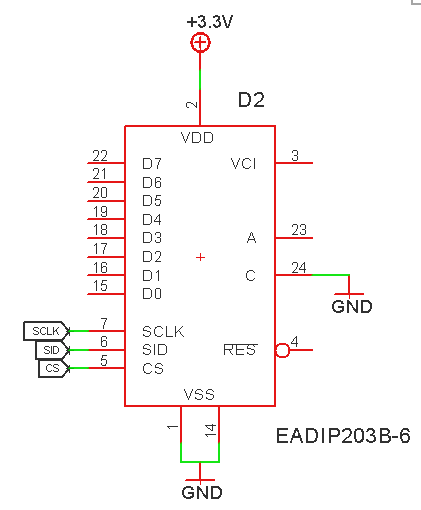

von Freeze (Gast)


Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert

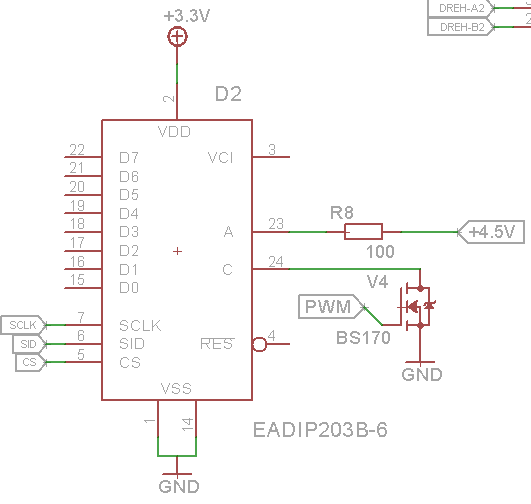

Würde es so funktionieren sowie ich es jetzt gezeichnet habe? :)

von Timmo H. (masterfx)


Bewertung
0 lesenswert
nicht lesenswert
Jup. Ggf. noch ein Serienwiderstand ans Gate (100-1000 Ohm), damit beim
Umladen des Gates der Strom aus dem Pin begrenzt wird. Ist aber bei
geringen PWM-Frequenzen nicht so kritisch.

von Freeze (Gast)


Bewertung
0 lesenswert
nicht lesenswert
Danke vielmal für die Antwort!
Hat mit sehr geholfen!
Freeze
