Hallo.
Ich bin auf der Suche nach dem Hersteller und dem zugehörigen Datashead
zu einem 48-poligen µPC einer Platine:
Die Bezeichnung (Suffix) - Aufdruck auf diesem IC ist: "AC 1313 H J 7
401"
Der Hersteller ist nicht identifizierbar: Das Groß-Logo sieht aus wie:
"JTC", oder "JC" oder "ITC" oder "ITL oder so ähnlich! Das ist leider
NICHT genau erkennbar, da hier die Buchstaben INEINANDER "verlaufen", da
kann man nur raten.
Soviel steht fest: Dieses 48-polige µPC-IC befindet sich auf einer
Hauptplatine eines Multimedia-Players mit MP3,WAV und WMA-Wiedergabe,
zudem enthält dieser IC die Ansteuerung eines
10-Pin-Einfach-LED-Zifferanzeige-Modules incl USB/MP3,TF,-und
Akkuanzeige (hier ausgelegt als Leuchtelemente direkt auf dem Display).
Hierzu suche ich das DATENBLATT / Datashead dieses µPC-Controllers! Kann
mir da jemand weiterhelfen?
Googeln hilft mir nicht, hab alle Varianten durchprobiert. Finde keine
Angaben zum Hersteller, auch unter dieser Bezeichnung - auch nicht
abgekürzt.
Das einzige, was mir angezeigt wird, wenn man "AC1313" eingibtz, ist ein
Datenblatt über Kondesnatoren (is natürlich Blödsinn, denn das hat ja
nichts mit diesem gesuchten Controller-µPC zu tun).
Vielleicht weiß hier jemand, WO man das Datenblatt für diesen µPC-IC
"AC1313H7J401" bekommt, WER der Hersteller sein könnte. Ihr wisst doch
immer alles hier. Wäre dankbar für hilfreiche Infos.
Als Anmerkung noch: Dieser Controller-Ic mit der Baureihe "AC 12xxxxx"
und "AC 13XXXXX" sowie weitere mit diesen Kennziffern sind auf vielen
Platinen der Multimedia-Kleinboomer, Brüll-Würfel und portablen
Mini-Lautsprechern aller möglichen Produzenten (vorzugsweise China,
Indonesien ect) verbaut. SIe dienen auch wie oben der gesuchte als
MP3/WMA.-Audicodec mit USB, SD/TF-Kartenleser usw.(Als "Kombi-IC")
sozusagen für alle Funktionen.
Achso: Und falls jemand nach einem Forto fragen sollte: Hab leider nicht
die Möglichkeit dazu, diesen IC hier abzufotografieren - so gute Kamera
hab ich leider nicht und dieser
IC ist sehr winzig! - als zoombares Foto anzuhängen, aber wenn man bei
Google "MP3-Module" eingibt - da findet man Ansichten dieser
Controller-Bauserien, WIE dieser gesuchte hier beschriebene Chip
aussieht. Nur ists eben bei Google u Co nicht möglich, den HIER
BETREFFENDEN µPC-"AC1313HJ7401" zu finden - zumindest gelingt MIR das
nicht.
Für eine Hilfe und / oder ein Datashead dieses gesuchten
µPC-Controller-IC hier bedanke ich mich schon mal vorab.
Sollte Jemand unter Euch diese Datenblätter irgendwo gefunden haben,
oder gar pdf-versionen hier haben, bitte ich posten und um Rückmeldung.
Dankeschön
Mit freundlichen Grüßen
Rufus Τ. Firefly schrieb:> Zeig ein Foto vom Logo, vielleicht ist das ja schon jemandem über> den> Weg gelaufen.
Hallo.
Danke schon mal für die Antwort.
wenn ich das fotografieren könnte - dazu benötige ich eine
hochauflösende Kamera, die ich leider nicht hab.
Wie beschrieben, sieht das Logo auf dem Chip aus wie ein "JTC", "JTL",
"JC" oder so ähnlich. Mehr Hilfe hab ich leider nicht. Sorry bitte. Nur
der IC ist zu klein, um den zu fotografieren. Damit man das Logo hier
erkennt.

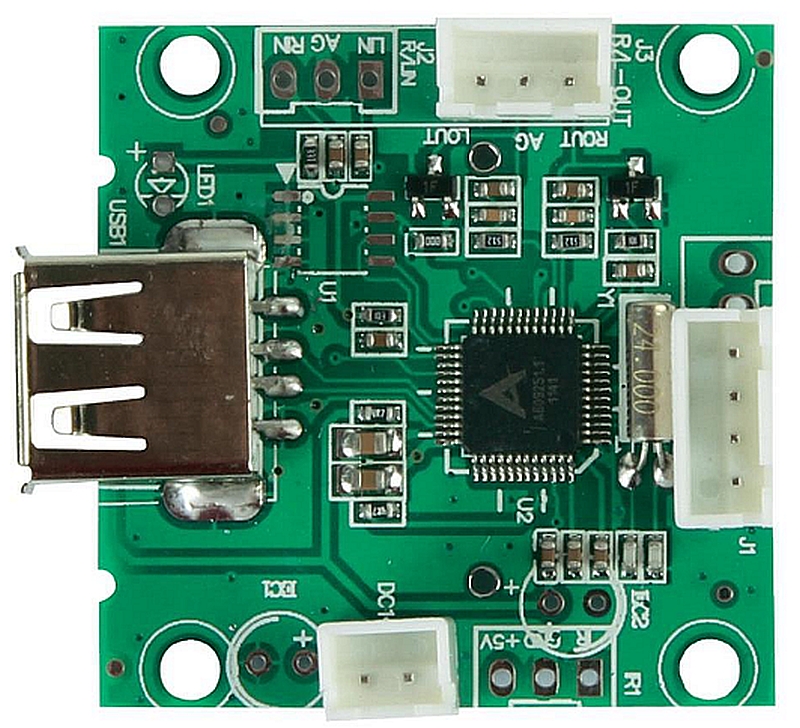

Aber ich versuchs mal mit einem MP3-Modul-IC der gleichen Baureihe...
So wie hier anbei gezeigt, etwa - allerdings ist das LOGO ein andres(!!)
wie zuvor beschrieben!
Aber SO sieht der IC (HIER GEZEIGT ANDERES SUFFIX-LOGO!!) auch aus. 48
Pins... USB-Anschluss, TF-Einschub, Display dazu usw.
-->
http://www.conrad.de/ce/de/product/409666/Velleman-MP3-Jukebox-Modul-VM202N-Baustein-9-12-VDC
<
Vielleicht hilft das ja.. Wäre sehr nett. Danke
MP3-WAV-USB schrieb im Beitrag #4086689:
> So wie hier anbei gezeigt, etwa - allerdings ist das LOGO ein andres(!!)> wie zuvor beschrieben!
Das ist sinnlos.
Ok danke für die Antworten, ich ahbs versucht mal so nachzuzeichnen -
siehe im Anhang das Bild.
Vielleicht erkennt es ja jemand..
Danke für weitere Hilfe vorab
Die Wahrscheinlichkeit, daß das irgendeine chinesische Hinterhofklitsche
ist, und es daher kein Datenblatt gibt, ist recht hoch.
Was möchtest Du denn erreichen?
Ok, ein Versuch war es wert - falls der nicht fruchtet - danke für Eure
Mühe (zaubern könnt ihr ja auch nicht - weiß ich doch). Werde den
Beitrag noch hier lassen, vielleicht liest das ja jemand, der bisher
noch nicht hier war.
Und wenn ich selbst solch Genie wäre - wäre dieser Beitrag hier nicht
erschienen. Nun, so ist das nunmal, wenn man irgendwelche Geräte im
Handel (hier Kaufland als "Kaufquelle" zu erwähnen!!) - erwirbt, wenn
man nicht mal danach zu den verbastelten Komponenten die passenden
Unterlagen findet.
Das Gerät, WORIN diese Hauptplatine mit genanntem Chip sich befindet,
darf man ja hier wegen der "Konkurenz" nicht nennen. Nur soviel: (Und
jetzt mach ichs dennoch-grins- na und?)
Wer es unbedingt aus Interesse wissen möchte: Googelt nach "Soundmaster
TR 150". Mehr darf ich nicht verraten, sonst gibts womöglich Ärger mit
irgendwem. Hab ich alles schon erlebt. Will ja niemand.Nur wollte ich
genau diese Platine eben "aufrüsten", weil irgendwas auf der Platine
drauf is, wo ich nur einen einzigen Pin des "AC1313H" benötige, aber
nicht weiß, WELCHER das ist. Daher war meine Anfrage hier drauf
konzentriert. bitte nicht übel nehmen. Vielen Dank.
Dankeschön für Eure Aufmerksamkeit an dieser Stelle.
Aha, danke - hab grad nachgelesen: Rufus Τ. Firefly (rufus)
(Moderator) Benutzerseite
Datum: 10.04.2015 19:44
Die Wahrscheinlichkeit, daß das irgendeine chinesische Hinterhofklitsche
ist, und es daher kein Datenblatt gibt, ist recht hoch.
Was möchtest Du denn erreichen?
Ok, OB es eine sogenannte "........" ist - das überlass ich unserer
Fantasie - wissen wir doch alle - ... .. Nee, Spaß beiseite bitte:
Naja, ich brauch das Datenblatt, wegen vorbeschriebenem "Pin". Hast
Recht, wenn die "chinesische Dingsda" erwähnst- stimmt ja soweit. Ich
kann mir aber auch nicht vorstellen, dass die (wo die doch sonst alles
so schön brav überall listen - ausgerechnet bei dieser Bauserie (auch
wie erwähnt die "AC 12XXXXX"!) irgendwiie "für sich behalten. Ich suche
viel, finde auch vieles, aber komischerweise DIESE IC-Serie "gibts
scheinbar nicht"... oder wie soll man das verstehen? Naja, danke
zumindest. man steckt halt auch nicht drin.
Ok, will ja auch niemanden hier betteln müssen, mal zu recharchieren.
Anfrage war ok, hoffe ich dennoch.
Nun, dann macht schön das, was ihr besser könnt, als ich.. Augenzwinkern
inclusive. Ich kuck weitaaaaa - Du bzw. Ihr bitte auch... Danke
MP3-WAV-USB schrieb im Beitrag #4086788:
> Das Gerät, WORIN diese Hauptplatine mit genanntem Chip sich befindet,> darf man ja hier wegen der "Konkurenz" nicht nennen.
Hä?
Rufus Τ. Firefly schrieb:> MP3-WAV-USB schrieb im Beitrag #4086788:>> Das Gerät, WORIN diese Hauptplatine mit genanntem Chip sich befindet,>> darf man ja hier wegen der "Konkurenz" nicht nennen.>> Hä?
naja - weiß man denn, ob hier irgendwein Hersteller (ob heimlich oder
nicht) auch kuckt, ob "Schleichwerbung" gemacht wird? hab ich alles
schon erlebt... leider gibts solche Leute, die nicht wollen, dass man
mit Benennen irgend eines Artikels deren "Namen" veröffentlicht, ohne
deren Zustimmung - Bilder und Fotos inclusive. So ist (leider!) die
Praxis da draussen.
Und Ärger hatte ich schon wegen solcher Fotos hier. Nicht von Euch hier,
sondern von "heimlichen Mitnutzern" dieser Seiten hier und anderswo.
Muss ja nicht sein.
Danke - die Mühe war es wert, sich mal hier auch Hilfe zu holen.
