Oscillator Beschaltung

Mark Gast 28.04.2015 18:34 #4109408

Lesenswert?

•

Hallo,

ich wollte einen miniature low-power crystal oscillator (8.000Mhz) für
einen STM32 verwenden.

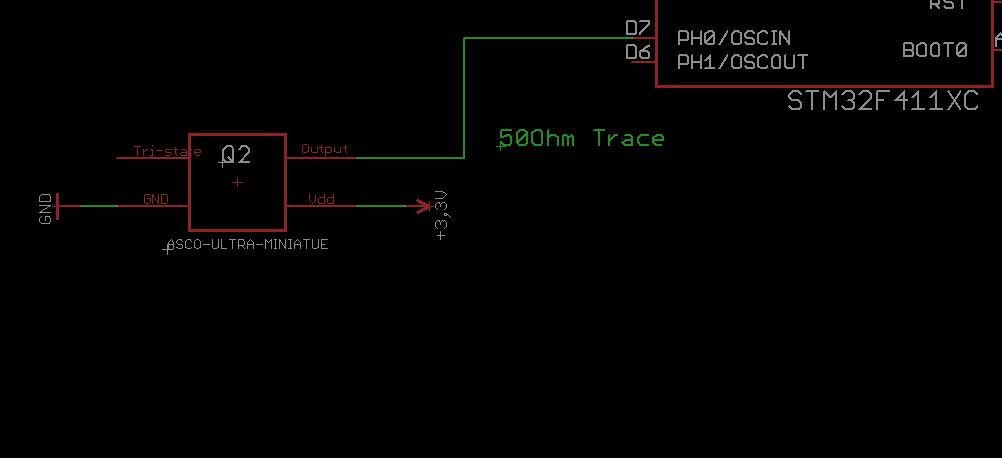

Ist die Schaltung so korrekt? Die Leitung zum OSC Pin muss 50Ohm haben.
Aber stimmt das sonst so?

Typ: Abracon ASCO


Gruß
Mark

Angehängte Dateien:


Antwort Zitieren Bearbeiten Thread verschieben Thread sperren Anmeldepflicht aktivieren Anpinnen Thread löschen Thread mit anderem zusammenführen Beitrag melden

Mark Gast 28.04.2015 18:35 #4109409

Lesenswert?

•

▲
▼

Datenblatt: www.abracon.com/Oscillators/ASCO.pdf

Antwort Zitieren Bearbeiten Löschen Beitrag melden

lrep Gast 28.04.2015 23:47 #4109689

Lesenswert?

•

▲
▼

Mark schrieb:
> Die Leitung zum OSC Pin muss 50Ohm haben

Bei 8MHz dürfte das ziemlich gleichgültig sein.

Antwort Zitieren Bearbeiten Löschen Beitrag melden
