Hallo,

da ich schon eine Weile mit Eagleup arbeite und seit kurzem auch meine
Fähigkeiten beim Sketchup ausbauen wollte, entstand bei mir eine kleine
Lib mit Modellen, die die gegebenen etwas ausbaut. Leider antwortet
Jerome seit einigen Tagen nicht, deshalb hoffe ich, dass ich hier u.a.
auch richtig bin. Die Lib umfasst folgende Modelle:

IC:
- LQFP (32, 44, 48, 64, 80, 100, 128, 128L, 144, 176)
- QFN (12, 16, 20, 24, 32, 40, 44, 48, 64)
- SOIC-4
- LGA-14
- 8.0mm x 3.8mm Quarz SMD

LED:
-PLCC2
-PLCC4
-0603
-0804
-1206
-KPTB-1615 (Dual SMD LED)

Induktivitäten:
-4532
-4820
-4858
-7850
-1054

Kondensatoren
-153CLV (0405, 0505, 0605, 0807, 0810, 1010, 1012, 1014)
-0402

2,54mm Raster, einreihig jeweils
- Buchsen (1-10, 12)
- Buchsen um 90° gedreht (1-10, 12, 14, 16, 18, 20, 36)
- flache Buchsen (1-10, 12)
- Pinleiste (1-10, 12, 14, 16, 18, 20, 24, 36)
- Pinleiste um 90° gedreht (1-10, 12, 14, 16, 18, 20, 24, 36

Gefunden werden kann das Paket als Rar-gepackt unter (ich besitze leider
keinen eigenen Webspace):
http://uploaded.net/file/pgowcj4r
https://mega.nz/#!tIQBTTCI!BebNOIqVVjAPbQvbO1-rkulOmYlqx9B3podFitP1uNs

[Werner (Gast)]

Pete schrieb:
> http://uploaded.net/file/pgowcj4r
> https://mega.nz/#!tIQBTTCI!BebNOIqVVjAPbQvbO1-rkulOmYlqx9B3podFitP1uNs

Die komischen Links verweisen auf irgendwelche HTML-Seiten.

[Pete (Gast)]

Das Paket liegt auf 2 externen Filehostern, einen direkten Link kann ich
leider nicht anbieten.

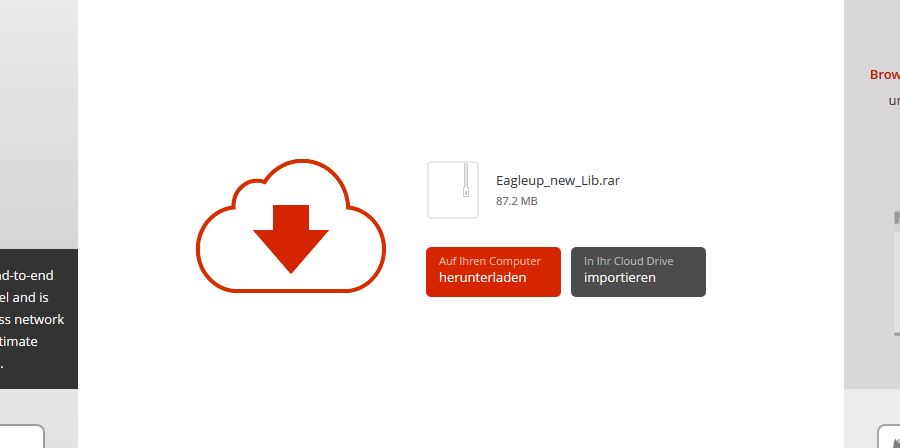

Nach Aufruf des mega-Links im Browser schaut es dann aus, wie im
angehängten Bild. Bei Uploaded läuft es über eine Buttonauswahl (free,
premium). Bei free ist danach ein Countdown und eine Captchaabfrage
zwischengeschaltet.

Wenn jemand eine weitere Alternative hat, nur her damit.

[Pete (Gast)]

Kann mir hier evtl. jemand sagen, inwieweit TQFP und LQFP - Gehäuse mit
den Pitch von 0,4mm / 0,65mm und 0,8mm verbreitet sind? Als recht gute
Übersicht fand sich Topline:

http://www.topline.tv/LQFP.html

0,8mm ok, aber die anderen Beiden?

[Max G. (l0wside)]

Pete schrieb:
> Wenn jemand eine weitere Alternative hat, nur her damit.

Dropbox würde sich anbieten, da kann man auch öffentliche Links
erzeugen.

Max

[Pete (Gast)]

Hier noch einmal das (erste) Paket als Dropbox-Link:

https://www.dropbox.com/s/sipbpkldn592nps/Eagleup_new_Lib.rar

[Pete (Gast)]

https://dl.orangedox.com/eZpi7J41P13pmFwqVh/Eagleup_new_Lib_2.rar

Orangebox ist ein Plugin für Dropbox, mit dem man die Downloads zählen
kann.

Paket Nummer 2 umfasst:

IC:
- TQFP (48, 64, 80, 100, 144)
- TQFP-08 (32, 44, 64)
- DIL-4
- DIL-6

Quarze (SMD):
- 25x20mm
- 32x25mm
- 50x32mm
- 60x35mm
- 80x45mm

Widerstände (SMD, 4er Arrays):
- CAT10
- CAY10
- CAT16
- CAY16

LEDs:
- 3mm
- 5mm
- 0402
- PLCC6

Anschlüsse
- AK500 (2-12)
- USB_B (THT)
- RJ45 mit 2 LED

2,54mm Raster, zweireihig jeweils
- Buchsen (1-10, 12, 14, 16, 18, 20, 24, 36)
- Buchsen um 90° gedreht (1-10, 12, 14, 16, 18, 20, 36)
- Pinleiste (1-10, 12, 14, 16, 18, 20, 24, 36)
- Pinleiste um 90° gedreht (1-10, 12, 14, 16, 18, 20, 24, 36)

gepackt: 89,24 MB
entpackt: 411 MB

Dil-6 schaut auf der Testplatine etwas länger aus, als der
Standardfootprint. Habe mich bei dem Modell an die maximale Länge von
einem Datenblatt von Vishay gehalten. Die Breite wurde bei den DIL's so
gelassen, wie sie bei den bisherigen Modellen war, obwohl diese je nach
Datenblatt teils 0,6mm breiter waren. Der Abstand beider Pinreihen mit
7,62mm bleibt ja sowieso konstant.

Die Pin- und Buchsenleisten blähen das Datenvolumen, wie schon beim
ersten Paket, ziemlich auf.

[Pete (Gast)]

Kurze Nachfrage meinerseits:

Gibt es keinen Bedarf / Interesse an den Modellen aus dem 2. Paket? Oder
ist dazu etwas unklar?

Die Datei liegt direkt auf meinem Dropbox-Acc und sollte öffentlich
zugänglich sein.

[Alex W. (a20q90)]

Hi,

wie funktioniert das mit EagleUp? Verwende V7.

[Pete (Gast)]

Dazu findest du auf der EagleUp-Website eine Installationsanleitung. Bei
der späteren automatischen Eintragung der Verlinkungen im Eagleup bitte
auf die aktuellen Versionsnummern der anderen benötigten Programme
achten.

https://eagleup.wordpress.com/installation-and-setup/

[Alex W. (a20q90)]

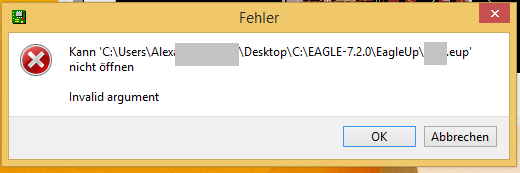

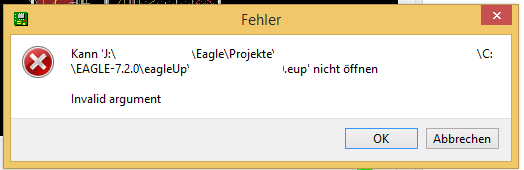

Schade! Geht nicht!
Was macht er da bei Fehler2?

[Pete (Gast)]

- Eagleup ULP im Eagle ULP - Ordner?
- Sketchup + Imagemagic installiert?
- Sketchup Extension für EagleUP installiert? Erscheint dann unter
Erweiterungen.

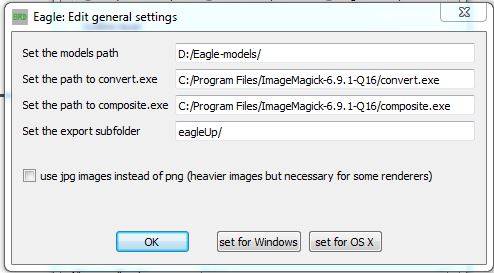

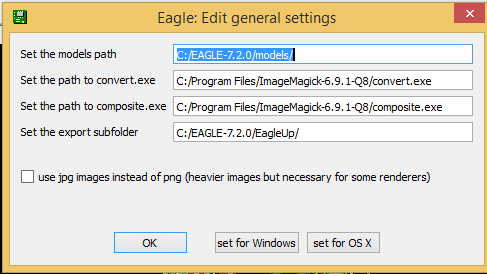

- Bei General Settings nach Aufruf der ULP im Eagle Boardview dann auf
"set for windows" + Versionsnummern anpassen. Meins schaut aus, wie auf
dem angehängten Bild

Die ULP im Boardview in Eagle ausführen, daraufhin wird eine *.eup -
Datei erzeugt. Diese mit der Sketchup Extension laden. Evtl. einen
heroglyphischen Dateinamen gewählt?

[Alex W. (a20q90)]

Hab jetzt die Datei auf den Desktop kopiert und die Verzeichnisse sehen
merkwürdig aus!

Pete schrieb:
> - Eagleup ULP im Eagle ULP - Ordner?
jo
> - Sketchup + Imagemagic installiert?
jo
> - Sketchup Extension für EagleUP installiert? Erscheint dann unter
> Erweiterungen.
jo
> - Bei General Settings nach Aufruf der ULP im Eagle Boardview dann auf
> "set for windows" + Versionsnummern anpassen. Meins schaut aus, wie auf
> dem angehängten Bild

[Pete (Gast)]

Imagemagic 32 Bit (Q8) oder 64 Bit (Q16)?

Womit versuchst du die eup-Datei zu öffnen?

Du öffnest Sketchup, klickst dort unter Erweiterungen auf "Import
EagleUP v4.5" und suchst dann die Eup-Datei. Dann sollte zumindest eine
leere Platine erstellt werden, wenn die 3D-Modelle nicht gefunden werden
oder eine bestückte Platine.

[Pete (Gast)]

Edith:
Könnten auch Probleme mit Leserechten sein. Die eup-Datei mal direkt
aufs C -oder D - Laufwerk gelegt?

[Pete (Gast)]

Nach etwas längerer Pause mal wieder etwas neues. Dieses mal allerhand
THT-Kondensatoren. Als Vorlage der Elkos dienten Datenblätter von
Panasonic, entsprechend auch die Toleranzen (max. Höhe, max.
Durchmesser)

- Keramik Kondensator mit 2,54 und 5,08mm Pinabstand
- Elkos:
*E1,5-4
*E1,8-4
*E2-4
*E2-5
*E2,5-6,3
*E3,5-8
*E5-10
*E5-12,5
*E7,5-16

Falls jemand andere Maße benötigt, ist die Vorlage der Elkos hinterlegt.

Link:
https://dl.orangedox.com/dZ5t4tS45c3HGiT9BV/Eagleup_new_Lib_3.rar
