Layout Job "kleine Platine"

Rafael M. OP #4135356
Lesenswert?
• ▲
▼
Hallo!

hat einer Zeit und Lust ein einigermaßen günstiges Layout zu erstellen?
Die Platine soll möglichst klein sein und so wenig Vias wie möglich
besitzen.

Später soll das Layout folgendermaßen aussehen:

- doppelseitig
- Platinenmaße ca. 40mm x 40mm
- insgesamt ca. 58 Bauteile, SMD (1206) und THT
- Eagle Format BRD

Weitere Details:
- Bestückungslayout kann ich später noch selbst machen
- Wegen Bezahlung sendet mir einfach mal ein Angebot
- Vorgaben zur Platzierung gibt es keine
- Die Platine soll später von Jakob K. hergestellt werden

Details dann direkt.

Danke!

[edit:]
- Weitere Details hinzugefügt

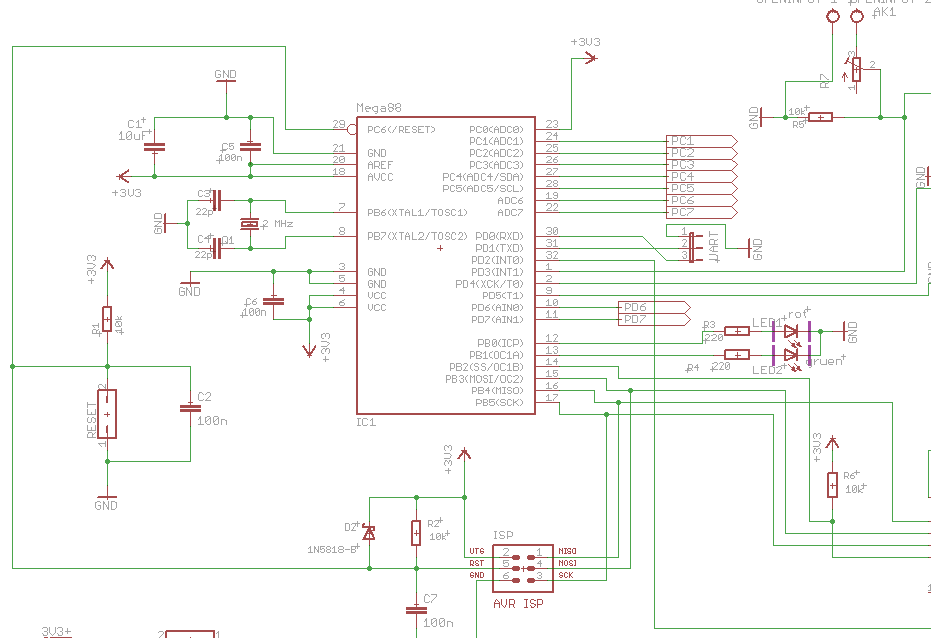

Angehängte Dateien:
Antwort Zitieren Bearbeiten Thread verschieben Thread sperren Anmeldepflicht aktivieren Anpinnen Thread löschen Thread mit anderem zusammenführen Beitrag melden
Max D. #4135366
Lesenswert?
• ▲
▼
Also ich würde mal verhaltene Bereitschaft anmelden.
Vorher aber noch ein paar Fragen:
- In welchem Bereich bewegen wir uns bei der Bezahlung (immer die
Kernfrage) ?
- Muss das Eagle sein ? (Kann ich zwar auch, ist aber halt eigtl. nur
für nicht-kommerzielle Zwecke gratis).
- Gibt es Vorgaben zur Platzierung der Stecker ?

Das sind "Details" die eigtl. direkt ins angebot gehören. Deswegen frage
ich öffentlich.
Antwort Zitieren Bearbeiten Löschen Beitrag melden
Jörg W. Moderator Persönliche Seite #4137365
Lesenswert?
• ▲
▼
Rafael M. schrieb:
> Später soll das Layout folgendermaßen aussehen:

Nach meinen Erfahrungen wirst du das nicht mit einem Layout sinnvoll
erreichen.

Wenn man selbst ätzt, hat man in der Regel grobere Strukturen, will
wenig Vias, THT-Bauteile teilweise nur von unten verlöten (bswp. bei
Stiftleisten).

Will man fertigen lassen (egal ob nun Jakob oder woanders), dann
ist ein möglichst kleiner Flächenverbrauch wichtig, denn man bezahlt
nach Fläche.  Dafür ist die Anzahl der Vias egal, und es spricht auch
nichts dagegen, die vom jeweiligen Prozess minimal geforderten
Strukturgrößen auszunutzen.
Antwort Zitieren Bearbeiten Löschen Beitrag melden
