Eagle Symbol auswählen?

Max M. OP #4139754
Lesenswert?
• ▲
▼

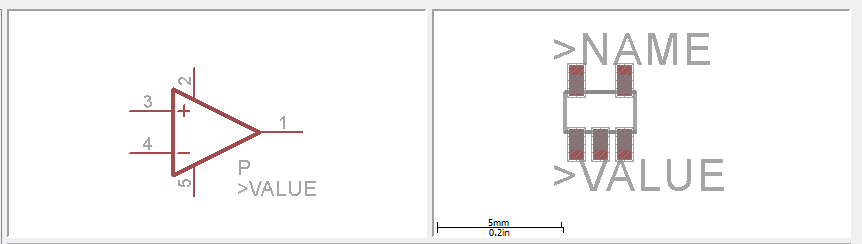

In der Vorschau des Bauteils findet man meistens 2 Bilder. Wenn ich das
Bauteil aber nun auf meinen Schaltplan ziehe, wird das linke angezeigt.
Kann ich das irgendwie ändern? Z.B. hätte ich in der maxim-lib beim
SOT23-5L gerne das rechte.
Angehängte Dateien:
Antwort Zitieren Bearbeiten Thread verschieben Thread sperren Anmeldepflicht aktivieren Anpinnen Thread löschen Thread mit anderem zusammenführen Beitrag melden
Max M. OP #4139760
Lesenswert?
• ▲
▼
WTF schrieb:
> Du willst also das Footprint auf dem Schaltplan?

Achso, das ist das Footprint!?

Leider finde ich zu diesem Bauteil:

http://www.mouser.com/Search/Refine.aspx?Keyword=MIC5205+5v

kein entsprechende Eagle-Datei im Web. Hat hier jemand zufällig diese
Bauform schonmal selber nachgebildet?

EDIT: Okay, hab sie:

https://raw.githubusercontent.com/sparkfun/SparkFun-Eagle-Libraries/master/SparkFun-PowerIC.lbr
