Befestigung PCB auf PCB, leider sehr ungünstig designed..

µC_Platinen_noob Gast 01.06.2015 16:08 #4149768

Lesenswert?

•

Moinmoin,

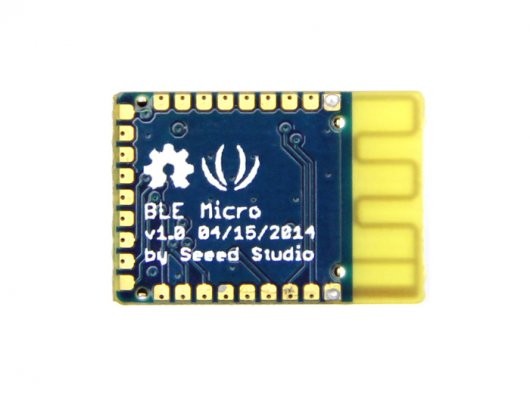

ich habe ein Bluetooth Modul, dass leider nur von unten kontaktiert ist
und auch noch voller Vias ist wenn ich das richtig sehe...

"Dampf-Reflow-Ofen" und Lötkolben/Heizuluftfön etc. vorhanden...

Wie kriege ich dieses Modul am besten auf ein anderes, größeres PCB? Die
Löcher vor dem auftragen der Lötpaste zukleben o.ä?

Beste Grüße

Angehängte Dateien:


Antwort Zitieren Bearbeiten Thread verschieben Thread sperren Anmeldepflicht aktivieren Anpinnen Thread löschen Thread mit anderem zusammenführen Beitrag melden

Flip B. (frickelfreak) 01.06.2015 16:10 #4149769

Lesenswert?

•

▲
▼

Sehe dein problem nicht.

Antwort Zitieren Bearbeiten Löschen Beitrag melden

Cyblord -. (cyblord) 01.06.2015 16:11 #4149771

Lesenswert?

•

▲
▼

Wo ist denn das Problem?

Der Footprint kann genauso aussehen wie das Modul selbst. Lötpaste
drauf, Module drauf. Ofen.

Die Pads kann man auch länger machen damit sie seitlich rausstehen. So
kann man auch mit dem Lötkolben dran.

Antwort Zitieren Bearbeiten Löschen Beitrag melden

Wolfgang R. (mikemcbike) (Firma: www.wolfgangrobel.de) 01.06.2015 16:12 #4149772

Lesenswert?

•

▲
▼

Die Vias saugen das Lötzinn ab. Das wird das Problem sein. Modul
vorlöten wird helfen.

Antwort Zitieren Bearbeiten Löschen Beitrag melden

Cyblord -. (cyblord) 01.06.2015 16:13 #4149774

Lesenswert?

•

▲
▼

Wolfgang R. schrieb:
> Die Vias saugen das Lötzinn ab. Das wird das Problem sein. Modul
> vorlöten wird helfen.

In der Theorie vielleicht. Praktisch wird das keine Probleme geben. Habe
schon oft Reflow Pads mit Vias drin mit Hobbyausrüstung gelötet.

Antwort Zitieren Bearbeiten Löschen Beitrag melden
