Wie Kurve einscannen und digitalisieren ?

Jan Gast #4215978
Hi,

ich bräuchte eine Software die eine Linie (z.Bsp. eine einfache
schlangenförmige Linie oder beliebige Kurve auf ein Blatt Papier)
einscannen kann und jeden einzelnen Punkt in x und y-Werte umsetzt. Wäre
noch gut wenn diese Werte tabellarisch dann noch in Exel exportieren
lassen.

Ich kenne zwar eine Programm wie Datalab aber da muss ich die
eingescante Kurve mit der Maus nachzeichenen ... das will ich aber
nicht. Es soll das automatisch erkennen.

Kennt jemand ein solches Programm ?

Gruß
Jan
Antwort Zitieren Bearbeiten Thread verschieben Thread sperren Langsamer Modus Anmeldepflicht aktivieren Anpinnen Thread löschen Thread mit anderem zusammenführen Melden Danke
Jan Gast #4216059
DIN 4 und es muss wirklich nicht mehr können als ein Diagramm erkennen.
Für mehr brauche ich es nicht und es soll erstmal zum Experimentieren
dienen. Z.Bsp. für Versuche mit einem Styropor-Plotter und ähnliches.
Von daher so erstmal günstig wie möglich ...
Antwort Zitieren Bearbeiten Löschen Melden Danke
Timm R. (Firma: privatfrickler.de) #4216130
Hi,

passt jetzt nur so ungefähr zur Frage, aber falls niemand einen besseren
Weg beschreibt:

Mathematica gibt es 15 Tage kostenlos, danach wird es leider sehr ernst.
Aber, wenn Du in den 15 Tagen das erledigen kannst, was Du willst ...

Hier zeige ich, wie das mit Mathematica geht:

http://privatfrickler.de/abbildungen-und-fotos-digitalisieren-foto-vom-bildschirm-eines-analog-oszilloskopes-nach-csv-mathematica/


Vermutlich geht es mit vielen ähnlich gelagerten Tools ganz ähnlich.

Herzliche Grüße

 Timm
Antwort Zitieren Bearbeiten Löschen Melden Danke
Hp M. #4216155
Timm R. schrieb:
> Mathematica gibt es 15 Tage kostenlos, danach wird es leider sehr ernst.
> Aber, wenn Du in den 15 Tagen das erledigen kannst, was Du willst ...

Für den Raspberry Pi gibt es eine kostenlose Mathematica  Version.
http://www.heise.de/make/meldung/Mathematica-und-Wolfram-Language-laufen-auf-dem-Raspberry-Pi-2052632.html
Ich kann nur leider gerade nicht ausprobieren, ob auch damit deine
Anleitung funktioniert.
Antwort Zitieren Bearbeiten Löschen Melden Danke
robano Gast #4216402

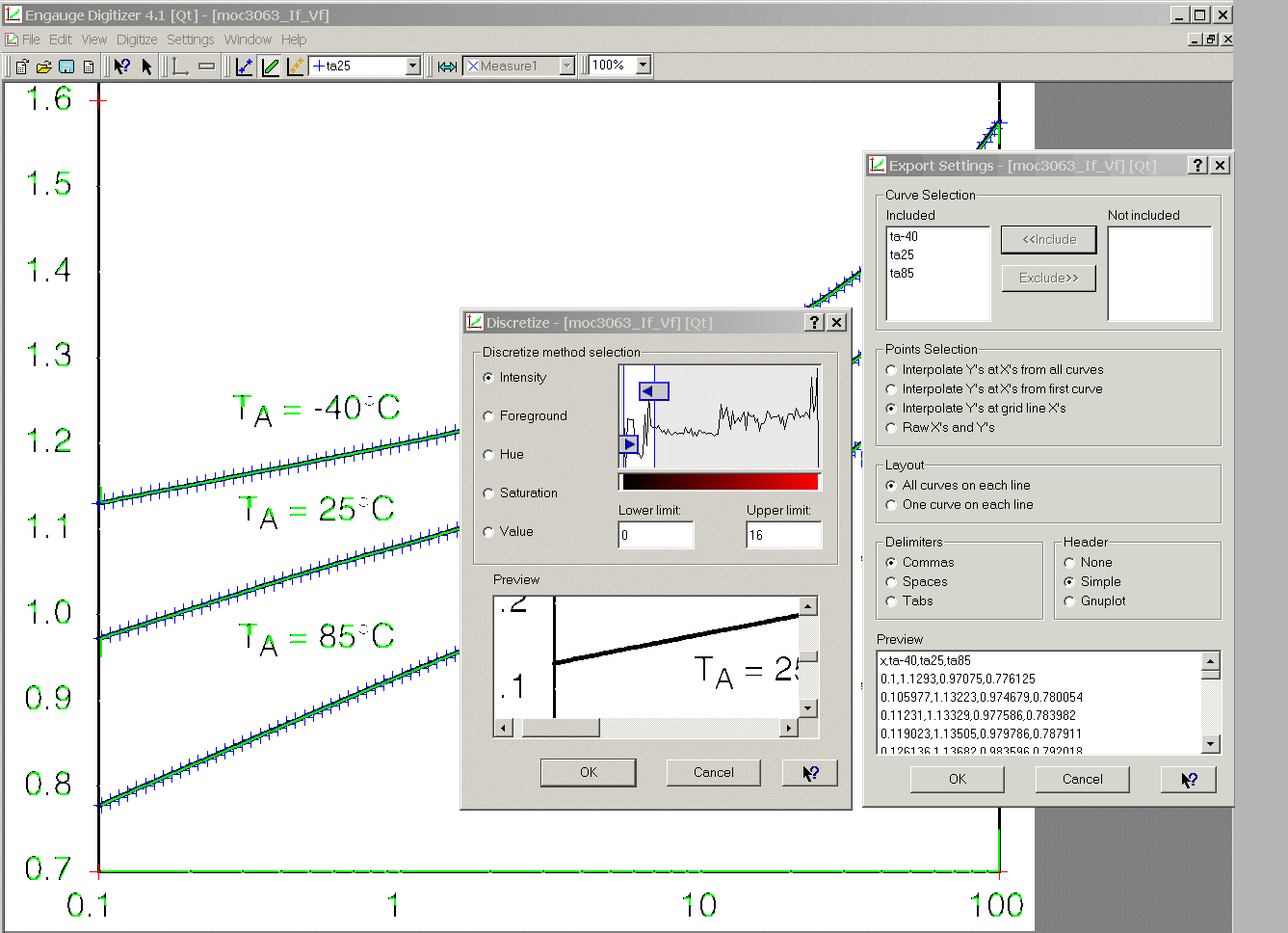

Ich verwende für das Digitalisieren aus Datenblättern
http://sourceforge.net/projects/digitizer
vor allem wegen der umfangreichen Möglichkeiten der Bildmanipulation um
die Kurven von anderen Bildinhalten zu trennen.

Als Import könnnen diverse Grafikformate (png, jpg, ...) verwendet
werden; Export als csv mit einstellbaren Parametern.

ps. Version 4.1 deshalb, da es Probleme mit aktuellerer qt-Runtime gab
ohne an wesentlichen Programmfunktionen etwas zu verbessern.
z.B.
http://sourceforge.net/p/digitizer/discussion/229857/thread/8bdb5a1e/
Angehängte Dateien:
Antwort Zitieren Bearbeiten Löschen Melden Danke
Guido C. #4216418
Hallo,

robano schrieb:
> Ich verwende für das Digitalisieren aus Datenblättern

bei meinen letzten Diagrammen habe ich hierfür http://im2graph.co.il/
eingesetzt. Das schöne ist, dass man das Programm unter Windows 7 nicht
erst groß installieren musst, sondern die *.exe direkt starten kann. Ich
kann allerdings nicht sagen, ob das Programm 3D-Kurven digitalisieren
kann.

Mit freundlichen Grüßen
Guido
Antwort Zitieren Bearbeiten Löschen Melden Danke
