Schmitt Trigger + Diode

Nick Gast 07.08.2015 09:47 #4225253

Lesenswert?

•

Hi Leute,

ich bin gerade auf folgende Schaltung gestoßen und ich verstehe noch
nicht so ganz welchen Sinn die Diode in diesem Zweig hat. Als
Eingangssignal wird ein PWM Signal gegeben und beide Widerstand sind
meistens in der Größenordung <100 Ohm

Angehängte Dateien:


Antwort Zitieren Bearbeiten Thread verschieben Thread sperren Anmeldepflicht aktivieren Anpinnen Thread löschen Thread mit anderem zusammenführen Beitrag melden

uncool Gast 07.08.2015 09:49 #4225256

Lesenswert?

•

▲
▼

Naja, der Kondensator wird so schneller geladen als entladen.
Kann Sinn machen, hängt von der Anwendung ab.

Antwort Zitieren Bearbeiten Löschen Beitrag melden

karadur Gast 07.08.2015 10:00 #4225269

Lesenswert?

•

▲
▼

Hallo

Impulsverbreiterung.

Antwort Zitieren Bearbeiten Löschen Beitrag melden

Ottmar K. (wil1) 07.08.2015 10:21 #4225298

Lesenswert?

•

▲
▼

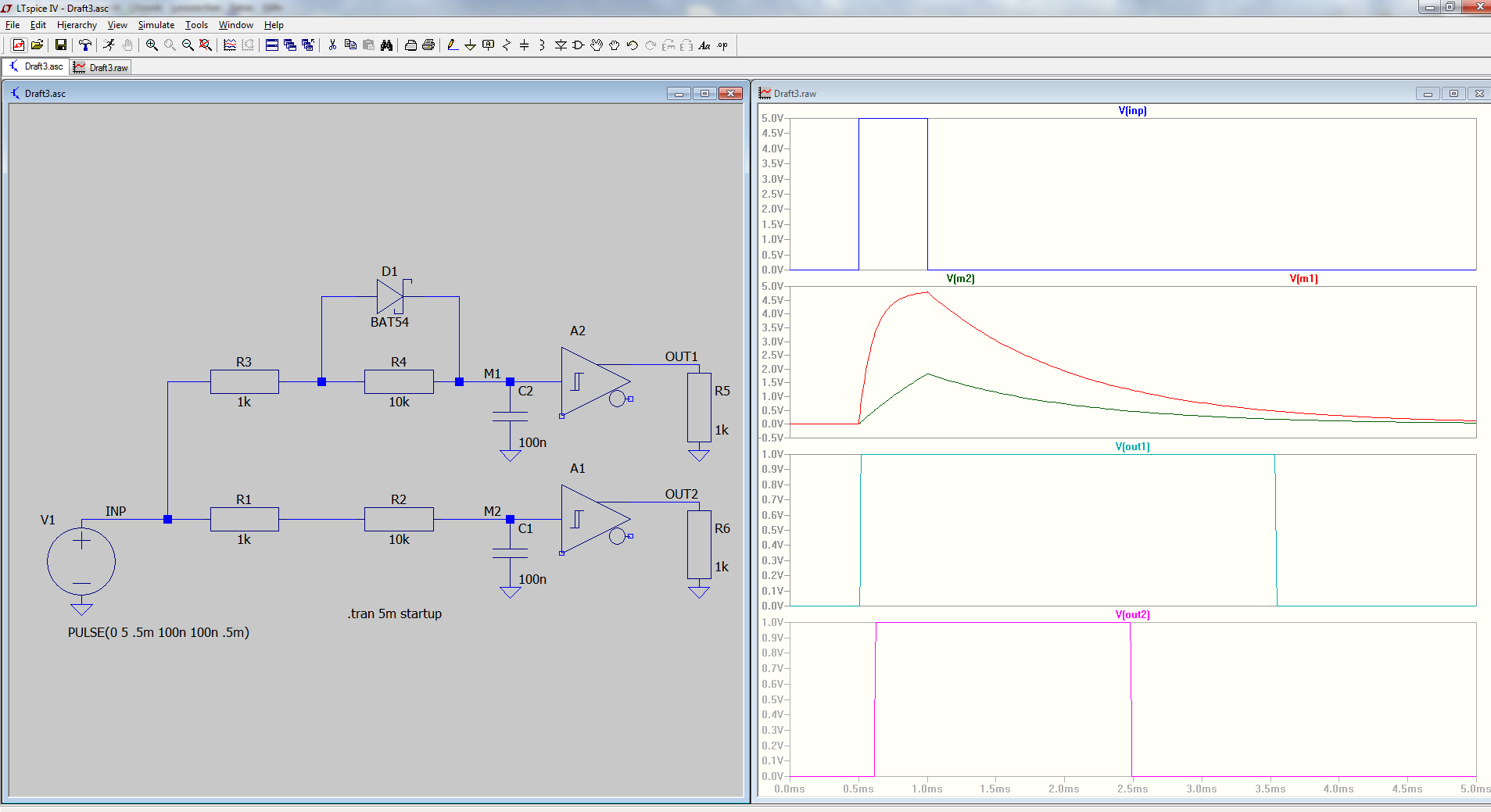

Ein Bild sagt mehr als 1000 Worte..

mfG Ottmar

Angehängte Dateien:


Antwort Zitieren Bearbeiten Löschen Beitrag melden

Peter D. (peda) 07.08.2015 10:25 #4225305

Lesenswert?

•

▲
▼

uncool schrieb:
> hängt von der Anwendung ab.

So isses.
Schaltungteile aus dem Zusammenhang zu reißen, bringt nichts.
Es fehlen auch sämtliche Angaben (Werte, Frequenz usw.).
