Optokoppler an Relais
Gast
#4237742
Hallo. Ich habe eine 5v Leitung mit 50mA, die ein Relais über einen Schalter steuert. Nun würde ich gerne einen Optokoppler einsetzen, um damit einen gpio beim raspberry anzusteuern. Frage: gibt es einen Optokoppler, der diese Spannung und Strom aushalten?
Gast
#4237760
Dr.Dish schrieb: > Ich habe eine 5v Leitung mit 50mA Wie kommst du auf die 50mA? Die hängen doch vom Verbraucher ab, der dran hängt. Zeige mal einen Schaltplan.
Gast
#4237769
Spannung und Strom habe ich mittels Multimeter gemessen.
Angehängte Dateien:
Gast
#4237772
Mein Ziel ...
Angehängte Dateien:
Gast
#4237792
Dein Ziel ist Unsinn. Hänge Relais und Optokoppler parallel, Optokoppler natürlich mit Vorwiderstand, Relais mit Freilauf-Diode. Dann gehts easy.
Gast
#4237815
Schade... Es handelt sich um die klingelleitung einer Telefonanlage annex2i... Dann muss ich wohl doch aufschrauben.... Ist es dann so richtig?
Angehängte Dateien:
Gast
#4237816

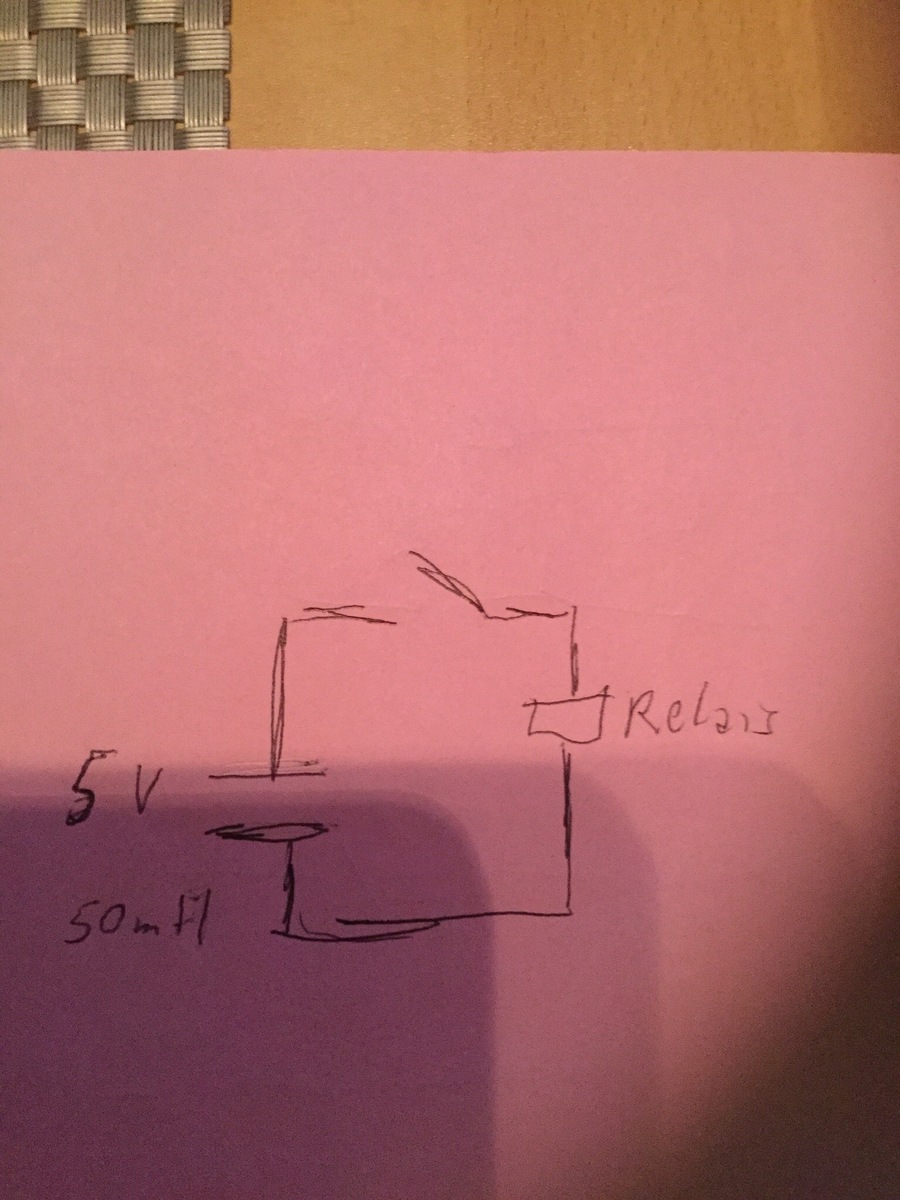

Falsches Bild ..
Angehängte Dateien:
Bau noch ne Freilaufdiode rein, sonst geht der OK gleich kaputt!
Gast
#4237864
Stimmt. Parallel zum Relais... Danke... Antwort schreibenBitte melde dich an, um einen Beitrag zu schreiben. |
