Eagle "Flagge"

[Iglu (Gast)]

Hallo,

ich suche mir in Eagle einen Wolf. Mein Schaltplan wird langsam
unübersichtlich und ich möchte Netze aufsprengen, jedoch sollte intern
die Verbindung vorhanden sein, d.h. Netzname identisch. Jetzt bin ich in

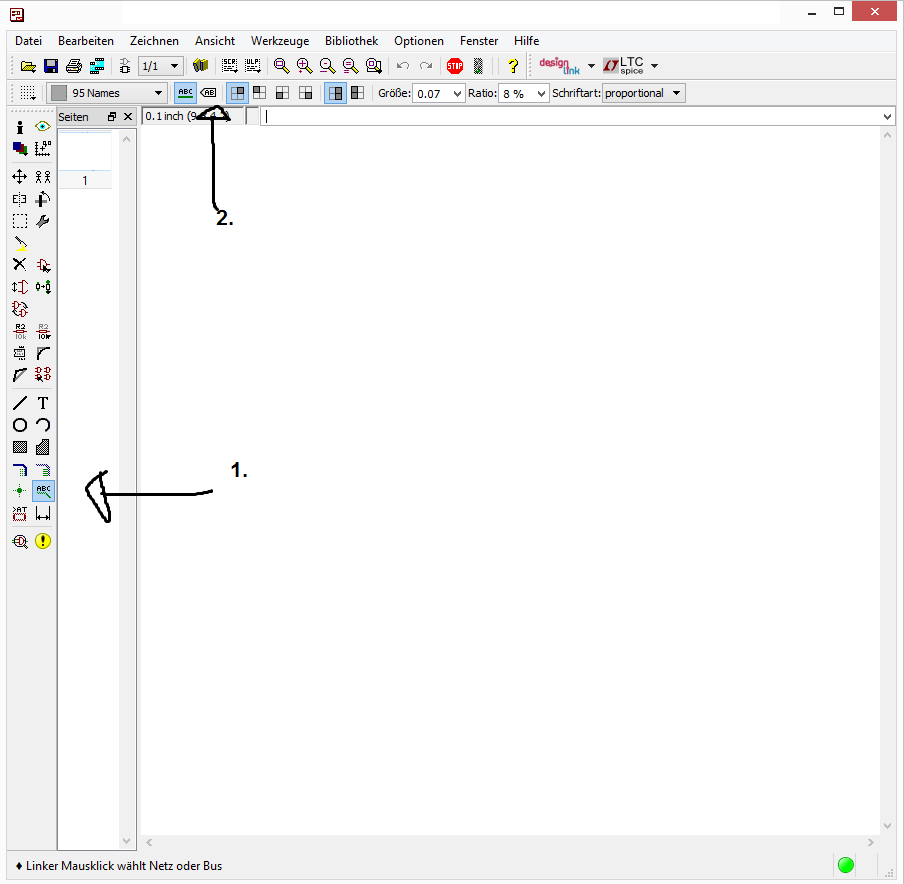

manchen Schaltplänen auf dieses Element gestoßen (siehe Anhang Bild), es
geht um diese kleine "Flagge". Kann mir jemand verraten wo ich diese in
der Bibliothek finde? Bzw. erfüllt dieses Element meinen Zweck?

Grüße

[Werktätiger (Gast)]

-> google eagle off page connector

[Walter T. (nicolas)]

Iglu schrieb:
> Kann mir jemand verraten wo ich diese in
> der Bibliothek finde?

"label" mit oder ohne fünfeckigen Rahmen.

[Dennis S. (sixeck)]

Ja dafür ist es da, gibts direkt in der Schematic....

[Iglu (Gast)]

Super!

Vielen Dank.

[Michael B. (laberkopp)]

Iglu schrieb:
> Mein Schaltplan wird langsam
> unübersichtlich

Na dann schmeiss doch die desolaten Labels und Netze raus,
und verdrahte übersichtlich mit Linien.

Du kannst nicht übersichtlich mit Linien verdrahten ?

Ja, Messies gibt es überall, aber der Verhau eines Messies wird nicht
besser, wenn er überall Zettel dran macht und alles durcheinander in den
Schrank stopft.

Denn dann muss JEDER der deinen Schaltplan lesen will, erst mal
aufräumen.

Klar ist das für dich weniger Arbeit, aber eine Frechheit gegenüber dem
Leser.

Labels sind zum Übergang von einem Schaltplanblatt zu anderen und selbst
dann werden sie ordentlich angeordnet, z.B. auf beiden Blättern in
derselben Reihenfolge am Rand.

Und Busse sind für wirklich identische Leitungen, z.B. ein Datenbus mit
8, ein Adressbus mit 16 Leitungen, und niemals der ganze (ECB-)Bus
zusammen in einer dicken Linie.

Aber manche Leute sind einfach untalentiert für ordentliche Schaltpläne.

[Teo D. (teoderix)]

Aber bitte aus dem Schaltplan kein Suchspiel machen!

Lieber "Bus" verwenden, wenn durch zufiel Verbindungen, die Übersicht
verloren geht. Müssen auch nicht unbedingt zusammenhängen, Label dran.
So muss man erst mal nur die Bus-Label durchsuchen.


In der Eagle Hilfe auch unter "Querverweis Label" zu finden:

"Ein einfaches Label kann dazu benutzt werden, den Namen eines Netzes im
Schaltplan sichtbar zu machen.
Wird bei einem Label die xref-Eigenschaft aktiviert, so ändert sich sein
Verhalten und es wird zum Querverweis-Label.
Querverweis-Labels werden typischerweise am rechten oder linken Rand
einer Schaltplanseite platziert und zeigen die nächste (bzw. vorherige)
Seite an, auf der ein bestimmtes Netz vorkommt. Eine genaue Beschreibung
der Funktionsweise finden Sie beim LABEL-Befehl. "

[Walter T. (nicolas)]

Michael B. schrieb:
> und niemals der ganze (ECB-)Bus
> zusammen in einer dicken Linie

Hmmmm....denn wenigstens beim one-wire-Bus?

[Teo D. (teoderix)]

Michael B. schrieb:
> Klar ist das für dich weniger Arbeit, aber eine Frechheit gegenüber dem
> Leser.

Auch wenn's keine Anderen Leser gibt. Du wirst Dich über die
zusätzlich Arbeit freuen, wenn Du den Schaltplan später mal wieder
brauchst.

[Iglu (Gast)]

Nochmals: vielen DANK für die Antworten. Meine Frage wurde beantwortet.

Michael B. schrieb:
> Klar ist das für dich weniger Arbeit, aber eine Frechheit gegenüber dem
> Leser.

Hast du meinen Schaltplan gesehen? Ich bin keine 7 Jahre alt und male
daher nicht mit dicken Buntstiften einen Plan. Aber um dich zu ärgern
werde ich jetzt alle Linien löschen und nur noch Labels verwenden :-).

[Volker S. (vloki)]

Michael B. schrieb:
> Iglu schrieb:
>> Mein Schaltplan wird langsam
>> unübersichtlich
>
> Na dann schmeiss doch die desolaten Labels und Netze raus,
> und verdrahte übersichtlich mit Linien.

.. und wehe, wenn du Spezialsymbole für GND und VCC benutzt ;-)

[Hans (Gast)]

Einige haben schon gleich den richtigen Usernamen.

Schaltbilder mittels Labels sind zum Teil besser zu verstehen als A0
grosse wirre Schaltbilder, vorallendingen wenn die Bereiche Vernünftig
auf Funktionsgruppen aufgeteilt wurden.
