Suche Steckerbezeichnung (Grundig V1000 Leiterplatte)

Max W. OP #4284198
Lesenswert?
• ▲
▼
Hallo,

ich bin gerade dabei einen alten Grundig Verstärker wieder zum laufen zu
bekommen und möchte bei dieser Gelegenheit gleich eine
Lautsprecherschutzschaltung nachrüsten.
Diese soll allerdings ohne an der originalen Verkabelung des Verstärkers
etwas zu ändern geschehen.
Deshalb benötige ich Stecker und Buchsen, wie sie im Verstärker verbaut
sind. Ich habe schon im Service-Manual nachgesehen, aber dort ist keine
Bezeichnung angegeben. Meine Suche bei Reichelt und Co war ebenfalls
erfolglos.

Die Außenmaße des Steckers sind 14 mm x 6 mm. Die Aufnahmen für die
Stifte (ca. 3 mm x 1 mm) sind im Abstand von 5 mm angeordnet.

Kennt jemand von euch diese Verbinder und kann mir sagen wie sie heißen
und wo ich sie bekomme?


Vielen Dank im Voraus.
Angehängte Dateien:
Antwort Zitieren Bearbeiten Thread verschieben Thread sperren Anmeldepflicht aktivieren Anpinnen Thread löschen Thread mit anderem zusammenführen Beitrag melden
Max W. OP #4285386
Lesenswert?
• ▲
▼
Ich gebe die Recht, dass die Bilder etwas unscharf sind. Allerdings wird
sonst immer über zu große Anhänge geklagt, also habe ich das Bild auf
das wesentliche beschnitten. Ich werde einfach noch eine Zeichnung

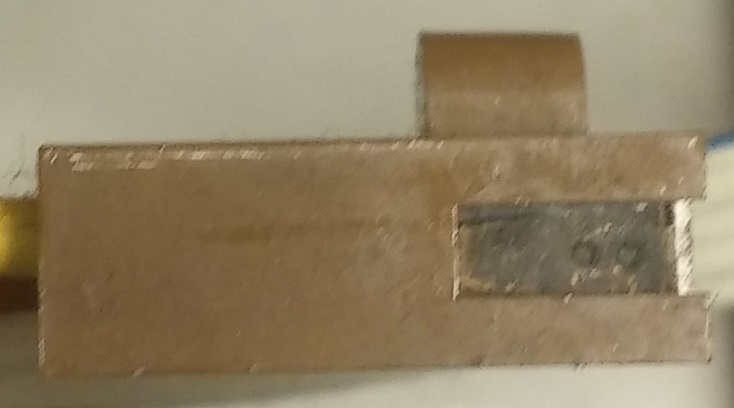

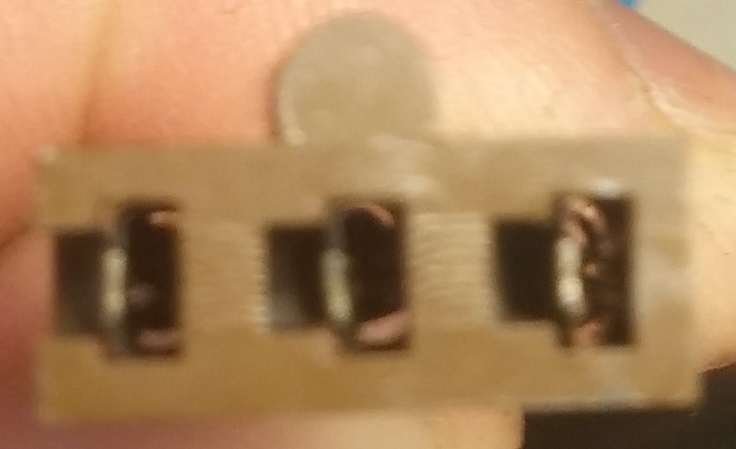

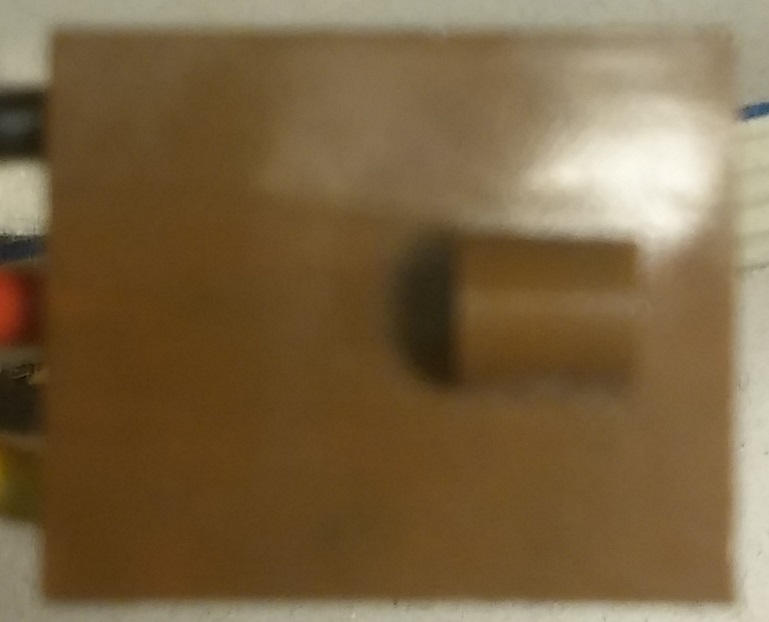

hochladen. Die ersten 5 Bilder zeigen den dreipoligen Stecker (weiblich)
von allen Seiten, der an den Kabeln angebracht ist. Dabei ist mir leider
eines doppelt dazwischen gerutscht. Das letzte Bild zeigt die 3 Stifte
auf der Leiterplatte. Ich suche also quasi einen 3-fach Flachstecker mit
Pinabstand 5 mm und ca. 3mm Stiften.
Antwort Zitieren Bearbeiten Löschen Beitrag melden
Jim M. #4286004
Lesenswert?
• ▲
▼
Max W. schrieb:
> Ich gebe die Recht, dass die Bilder etwas unscharf sind.

Wer diese Bilder als "etwas unscharf" bezeichnet, muss dringend zum
Optiker. Die sind völliger Matsch.

Hint: Etwas mehr Abstand vom Objekt zur Kamera, dann gibts mehr Details
- der Hintergrund ist in den Bildern IMO schärfer als der Vordergrund.
Mein Nexus 6 z.B. will mindestens ca. 10 cm Abstad haben.

Oder man nimmmt eine ordentliche Digicam mit Makromodus.
