Elektronische Last richtig anschliessen

Michael Gast #4300505
Lesenswert?
• ▲
▼
Hallo,

wir haben im Studium eine Platine mit einem uC und einem HighSide
aufgebaut. Der uC soll den Strom, der durch den HighSide fließt, messen.
Der HighSide hat den nötigen Ausgang, der proportional zu dem Strom eine

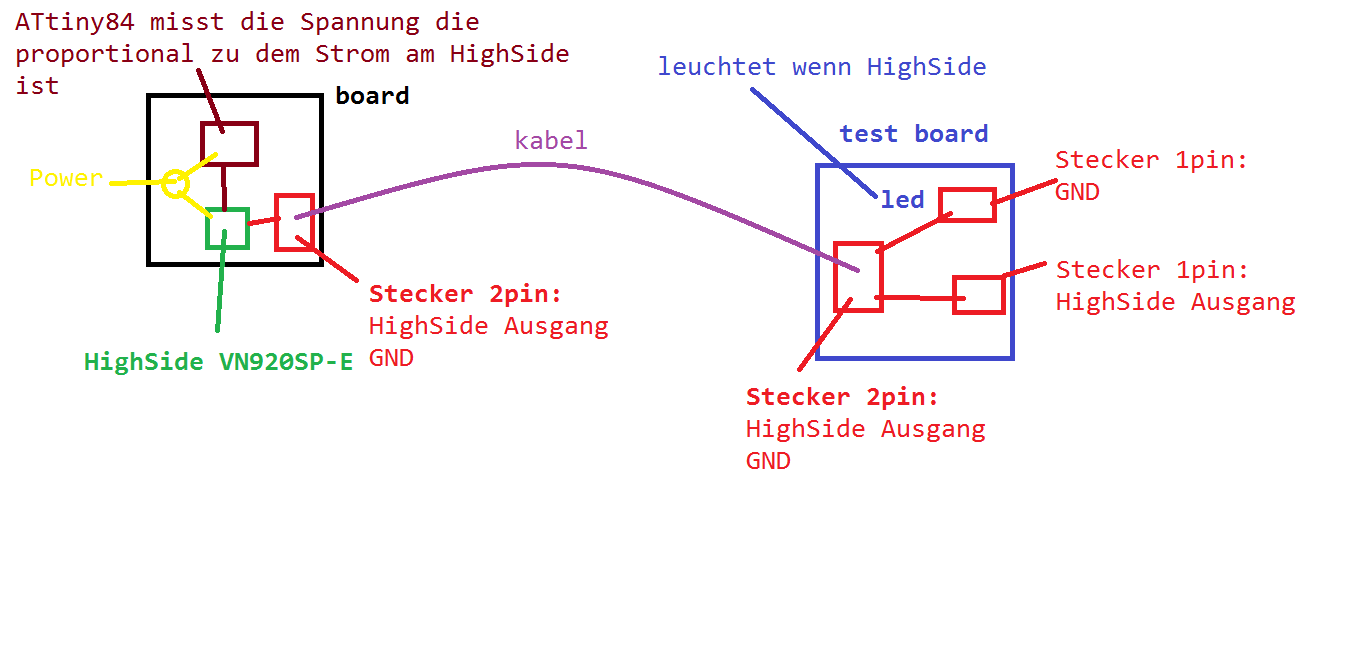

Spannung liefert. Genauerer Aufbau siehe Bild.

Nun müssen wir das Elektronische Last Statron 3227.1
http://www.statron.de/details/327 an die Aufbau im Bild anschließen und
den Strom messen. Die Frage ist wie schließen wir das Gerät richtig an?

Plus an Power und Minus an HighSide Ausgang auf dem Testboard? Wo muss
ich dann die Masse (GND) von dem Aufbau anschließen?

Weis jemand wo mein Denkfehler ist? Für die Hilfe wäre ich sehr dankbar.

Viele Grüsse

Michael
Angehängte Dateien:
Antwort Zitieren Bearbeiten Thread verschieben Thread sperren Anmeldepflicht aktivieren Anpinnen Thread löschen Thread mit anderem zusammenführen Beitrag melden
Gerd E. #4300550
Lesenswert?
• ▲
▼
HighSide was? Ein HighSide Switch?

Wenn ich solche farbigen Klötzchen im Kopf hätte, wüsste ich auch nicht
wo ich was anschließen muss. Bitte transformiere das ganze doch mal in
einen vereinfachten Schaltplan, so daß man genau erkennt wo die
Stromversorgung, Schalter und Last sind. Ich denke dann wird das klarer.
Antwort Zitieren Bearbeiten Löschen Beitrag melden
Dennis K. #4300712
Lesenswert?
• ▲
▼
Also ich muss sagen ich bin ebenfalls erschüttert.
Entweder bist du im falschen Studiengang oder du meintest statt Studium,
den Vorkurs.

So sieht kein Schaltplan aus.

Und Highside ist keine Bezeichnung, bei der man sofort weiß, was es für
ein Bauteil ist.

Für die die es interessiert, hier ist der Link zum Datenblatt:
http://www.st.com/st-web-ui/static/active/en/resource/technical/document/datasheet/CD00044461.pdf

Vielleicht sollte auch der TE mal einen Blick ins Datenblatt werfen. Da
steht so einiges interessantes drin...
Antwort Zitieren Bearbeiten Löschen Beitrag melden
Lozeit Gast #4303241
Lesenswert?
• ▲
▼
Ein uC und ein HighSide ist schwer zu beherrschen mit propotionalen
Strom!
Der Strom in HighSide MUß in Spannung verwandelt werden damit HighSide
mit Statron 3227.1 zusammen tut.

Michael schrieb:
> Die Frage ist wie schließen wir das Gerät richtig an?

HighSide soll an + Volt.

Michael schrieb:
> Wo muss ich dann die Masse (GND) von dem Aufbau anschließen?

Wenn HighSide kein Masse hat muß Masse an Erde von Statron 3227.1. und
Wasserhahn.

Michael schrieb:
> Weis jemand wo mein Denkfehler ist?

Nein, ich glaube du machst alles richtig!
Antwort Zitieren Bearbeiten Löschen Beitrag melden
