[V] "Käsefräse"

Andreas P. OP #4300579
Lesenswert?
• ▲
▼
Hallo

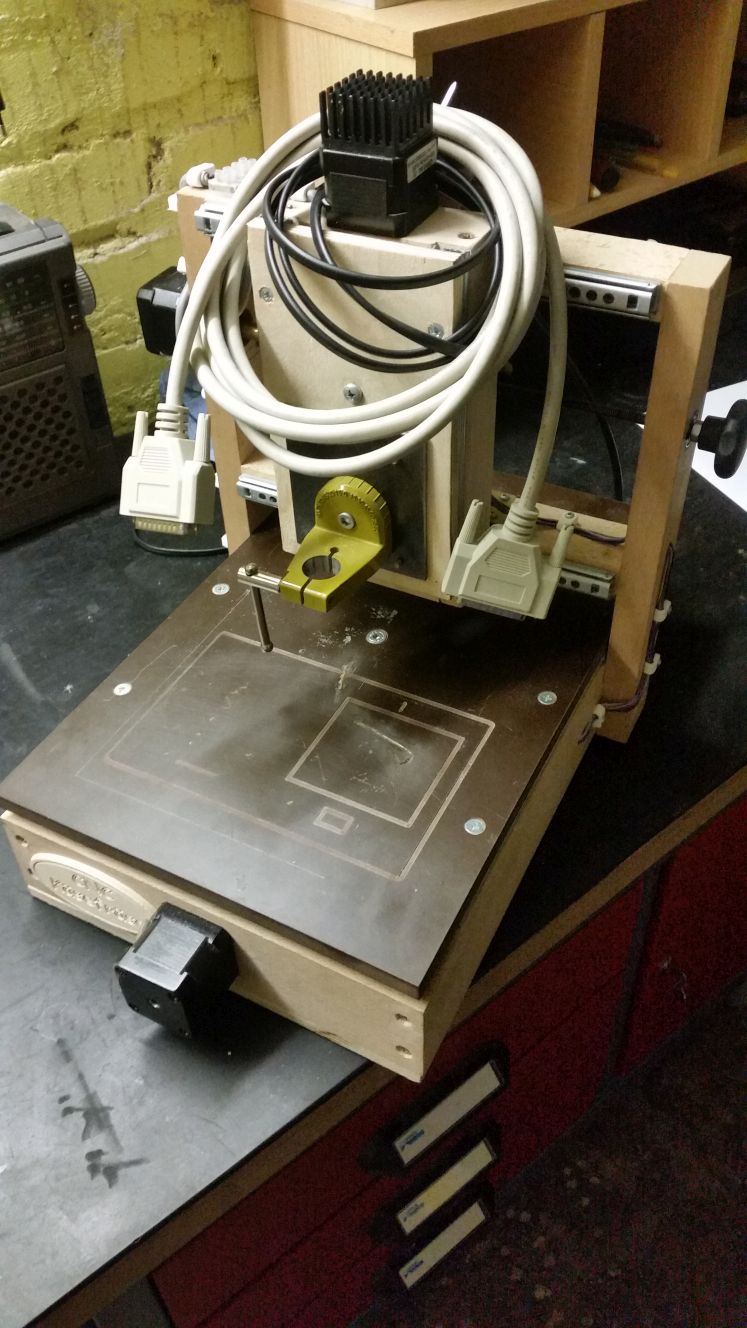

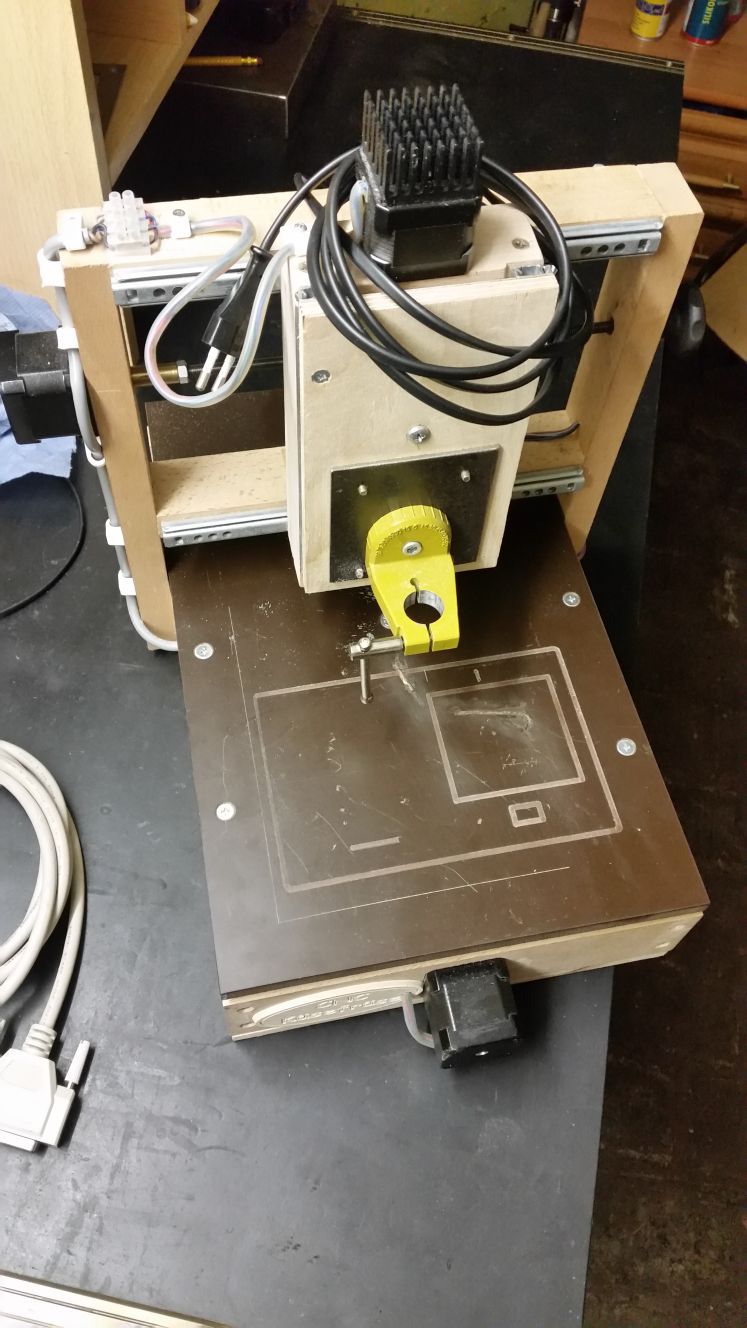

Aus Platzgründen und Neuanschaffung einer kleinen CNC Fräsmaschine biete
ich hier meine selbst gebaute sogenannte Käsefräse zum Verkauf an.

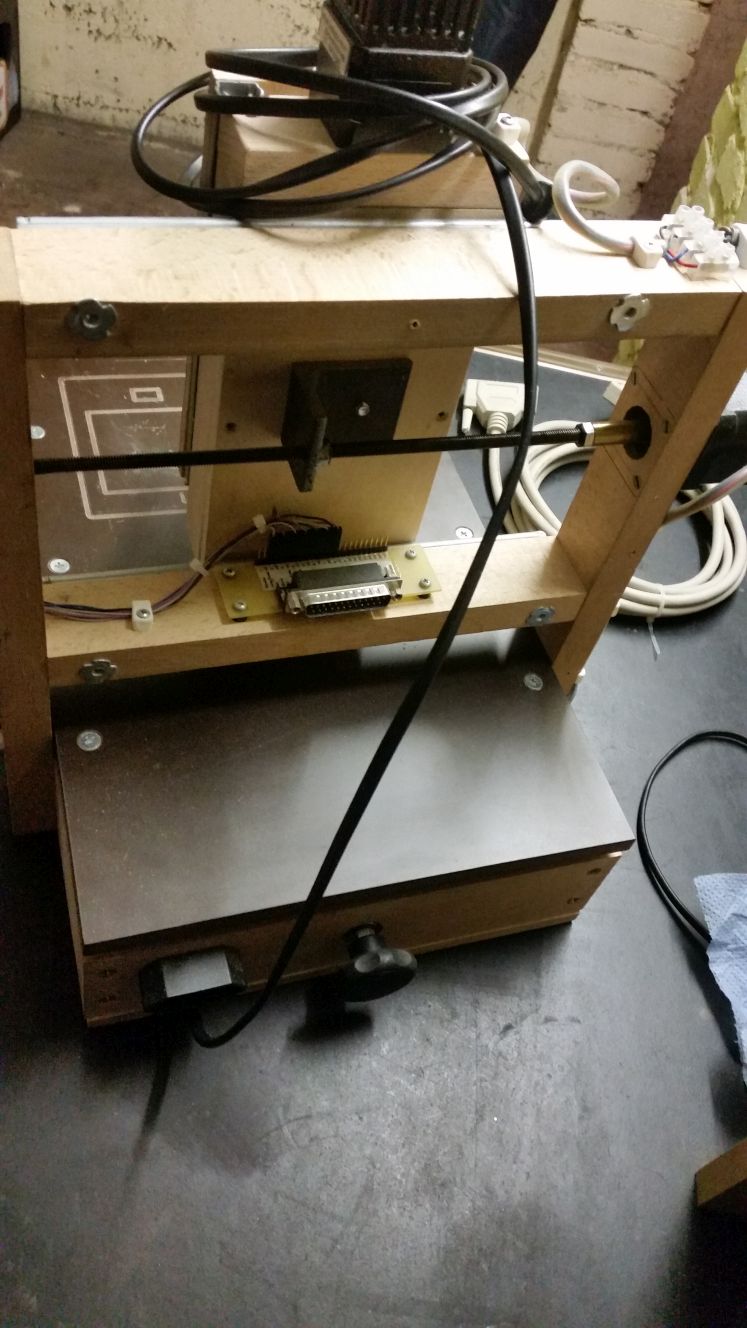

Das Netzteil und die Endstuffen sind im inneren Verbaut.
Angetrieben wird das Ganze über den Parallelport.
Ich habe zum betrieb ein "UC100" Motion-Controller in verbindung mit
Mach3 die Fräse betrieben.

Auf wunsch kann ich daher meine Mach3 einstellung per Email schicken.

Wer hier ein zu 100%'ige Maschine erwartet mit der ich Stahl beabeiten
kann, ist fehl am Platz. Allerdings lässt sich damit auch einiges an
leichten Kleinkram bearbeiten.

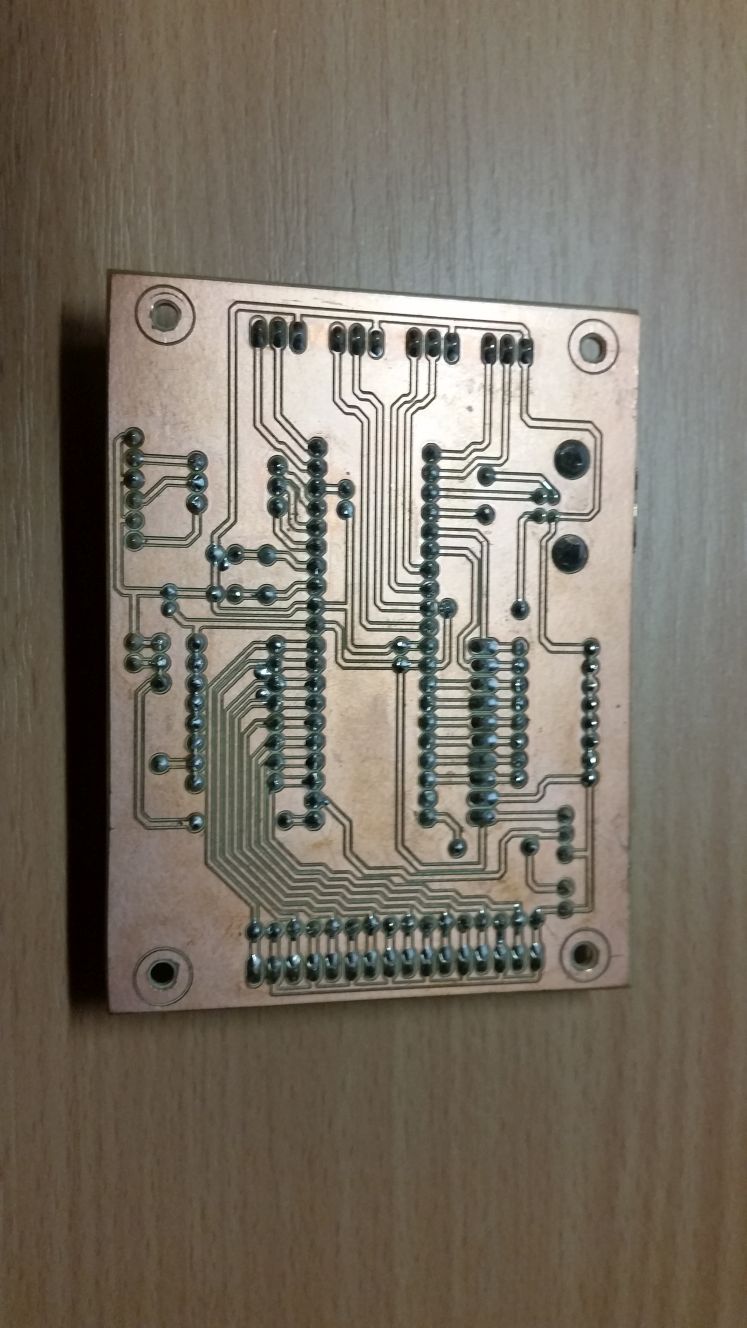

Das Letzte Bild zeigt ein Beispiel einer einfachen PCB.

Vorschubrate bis zu 300mm/Min.
Aufnahme für Proxxon schleifer.
Gewindestange M6 statt Gewindespindel.

Preisvorstellung 150€
Abholung im Raum 15xxx
Angehängte Dateien:
Antwort Zitieren Bearbeiten Thread verschieben Thread sperren Anmeldepflicht aktivieren Anpinnen Thread löschen Thread mit anderem zusammenführen Beitrag melden
Magic S. #4311619
Lesenswert?
• ▲
▼
Interesse hätte ich, bin aus Raum 156xx. Ich bin derzeit am überlegen ob
ich meine Platinen lieber ätzen oder fräsen möchte...

Welche Genauigkeit erreichst Du mit der Fräse, wie tief mußt Du in das
Material hinein fräsen um das Kupfer sicher abzutragen?

Ist es möglich, eine Leiterbahn zwischen zwei Pins eines normalen
DIP-ICs hindurchzuführen oder wird dafür beim Fräsen zuviel Platz
gebraucht?

Sind Antriebe und Steuerung dabei?
Antwort Zitieren Bearbeiten Löschen Beitrag melden
Andreas P. OP #4311643
Lesenswert?
• ▲
▼
magic s. schrieb:
> Interesse hätte ich, bin aus Raum 156xx. Ich bin derzeit am überlegen ob
> ich meine Platinen lieber ätzen oder fräsen möchte...

nunja

Da ich vlt 4 mal im Jahr Platinen fertige, wollte ich nicht die Ätlösung
lange stehen lassen. Der Aufwand war für das bischen zu hoch. Aus diesem
grund hatte ich mir die Fräse gebaut.

Allerdings ist es ja so, das ich damit auch Gravurarbeiten durchgeführt
habe.
Also daher nicht nur zum Platinen Fräsen.

magic s. schrieb:
> Welche Genauigkeit erreichst Du mit der Fräse, wie tief mußt Du in das
> Material hinein fräsen um das Kupfer sicher abzutragen?

Ich denke das die Maschine schon sehr genau ist. Wer sie allerdings nur
für Platinen zum Fräsen nimmt, sollte die Pertinax-Platte schonmal in X
un Y Planfräsen.

Habe 40° und 20° Gravierstichel verwendet. Eindringtiefe war bei mir
immer so ca. 0,25mm.

magic s. schrieb:
> Ist es möglich, eine Leiterbahn zwischen zwei Pins eines normalen
> DIP-ICs hindurchzuführen oder wird dafür beim Fräsen zuviel Platz
> gebraucht?

Ja möglich ist das. Aber da rate ich jedem das im vorab mit den
Fräswerkzeugen mal durchzuspielen.
Die richtigen Parameter ergeben sich somit im laufe der Zeit von ganz
allein.

magic s. schrieb:
> Sind Antriebe und Steuerung dabei?

Das Gerät ist so wie abgebildet einsatzbereit. Steuerung über den
Parallelport.

Netzteil und Motortreiber befinden sich unter der Pertinaxplatte.
Antwort Zitieren Bearbeiten Löschen Beitrag melden
