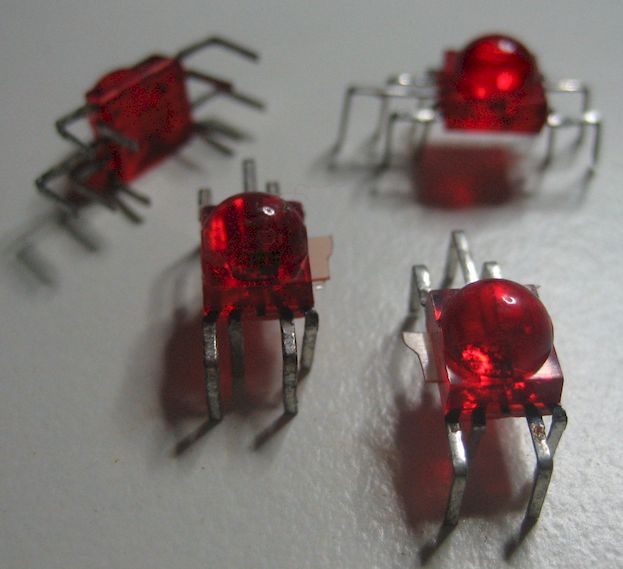

Ich habe hier mehrere witzige/winzige 7-Segemnt-Anzeigen (siehe Anhang). Abgesehen von dem unorthodoxen Footprint, haben die gleich so eine Art Lupe mit eingebaut, damit man überhaupt was erkennen kann. Hat jemand eine Ahnung, wer die Dingelchen hergestellt hat? Interessieren würde mich auch die Bezeichnung und ein Datenblatt, wenn es so etwas gibt. Wenn mir dann noch jemand mitteilen könnte, wo diese Anzeigen eingesetzt wurden, wäre meine Neugierde vorerst befriedigt. Freundlich grüßt, Jens
Angehängte Dateien:
-
45 KB
Solche Dinger waren früher(70er) in Taschenrechnern verbaut. Da ging nichts mit dem Strom aus einer Solarzelle bei Dämmerlicht.
Jens schrieb: > Hat jemand eine Ahnung, wer die Dingelchen hergestellt hat? VQB37 als Typenbezeichnung wurde dir ja schon genannt. Hersteller war das Werk für Fernsehelektronik in Berlin (WF), um diese Frage auch noch zu beantworten.
Die Dinger gibts natürlich auch mehrstellig (z.B. HP QDSP-6064) unter dem Namen Bubble Display
Esel schrieb: > Und wo kriegt man so was schickes heute? Flohmarkt, Ebay. Ist halt nostalgisch, wirklich sinnvoll sind die Winzlinge nicht. ;)
Jörg W. schrieb: > Flohmarkt, Ebay. Ist halt nostalgisch, wirklich sinnvoll sind die > Winzlinge nicht. ;) Bei Ebay 10$ für zwei Stück, ist aber auch ordentlich. Wenn man etwas sucht findet man sie aber schon für 55 Cent.
Allerbesten Dank für die zahlreichen Hinweise, auch für den Link zum 'Datenblatt'. Jörg W. schrieb: > Ist halt nostalgisch, wirklich sinnvoll sind die > Winzlinge nicht. ;) Genau so seh ich das auch. Vielleicht habe ich ja mal ein nostalgisches Projekt, wo die VQBs gut reinpassen. Viele Grüße, Jens
Jens schrieb: > Vielleicht habe ich ja mal ein nostalgisches Projekt, wo die VQBs gut > reinpassen. Oder wenn man im Sichtfenster verdammt wenig Platz hat. Ralph Berres PS Ich denke darüber nach , ob das nicht eine Alternative zu einen LCD Display mit den Abmessungen 20*40mm ( 2*8 Stellen von denen nur eine Zeile benötigt werden ) ist. Ralph Berres
Ralph B. schrieb: > PS Ich denke darüber nach , ob das nicht eine Alternative zu einen LCD > Display mit den Abmessungen 20*40mm ( 2*8 Stellen von denen nur eine > Zeile benötigt werden ) ist. http://www.digikey.com/catalog/en/partgroup/0-2in-1-digit-7-segment-display/18390 Grad gefunden :) rgds
6a66 schrieb: > Ralph B. schrieb: >> PS Ich denke darüber nach , ob das nicht eine Alternative zu einen LCD >> Display mit den Abmessungen 20*40mm ( 2*8 Stellen von denen nur eine >> Zeile benötigt werden ) ist. > > http://www.digikey.com/catalog/en/partgroup/0-2in-1-digit-7-segment-display/18390 > > Grad gefunden :) > > rgds Besten Dank Sind aber bei 8 Stück mit 56mm etwas zu breit. Das Fenster ist nur 50mm breit wo das rein soll. Ralph
9 Stück davon gibts als komplette Multiplexanzeige unter der Bezeichnung VQD30 auf von WF. Gruß, Holm
http://www.ebay.de/itm/221908129155 Er hat die auch mal im günstigeren 5er-Pack angeboten. Fragen kann nicht schaden. PS: die waren in den 70ern/80ern in einigen Taschenrechnern zu finden.
:
Bearbeitet durch User
Malte S. schrieb: > Ebay-Artikel Nr. 221908129155 > > Er hat die auch mal im günstigeren 5er-Pack angeboten. Fragen kann nicht > schaden. Ooooh, der ist gut :)) Neues Bauteil - Herstellung 1984. Die sind jetzt schon 30 Jahre alt, wie gut wird da das Package noch sein :) rgds
:-) habe welche davon, funktionieren einwandfrei und auch mechanisch nichts Negatives festzustellen.
Ralph, ich hab mal nachgesehen. Aber ich hab auch keine VQB 37 oder VQD 30 mehr. Nur noch eine VQD 32, und die ist mit 64x13mm auch zu gross fuer Deinen Ausschnitt. (11-stellig + Vorzeichen) Was mir aber noch nie aufgefallen war, das Ding ist noch mit der Hand beschriftet. Selbst das Firmenlogo ist mit der Hand gezeichnet. ;-) laut Beschriftung von 06/81 Aber per ebay sollten sich doch noch ein paar VQB37 finden lassen. Gruss Asko.
6a66 schrieb: > Die sind jetzt schon 30 Jahre alt, wie gut wird da das Package noch sein > :) Der Linsenkomplex ist doch ohnehin nicht luftdicht aufgesetzt, da ist es egal, wie viele Jahre da schon Luft drunter kommt. ;-) Im Gegensatz zur VQD30 mit ihren verzinnten Anschlüssen sind diese hier vergoldet, damit sollte die Lötbarkeit auch kein Thema sein. Ralph, eine VQD30 könnte ich noch haben, müsste ich nachsehen, wenn du sowas haben möchtest. Könnte gerade so in das 50-mm-Fenster passen, Pollin (Artikel nicht mehr lieferbar) nennt 55 mm als Außenabmessung.
Jörg W. schrieb: > 6a66 schrieb: >> Die sind jetzt schon 30 Jahre alt, wie gut wird da das Package noch sein >> :) > > Der Linsenkomplex ist doch ohnehin nicht luftdicht aufgesetzt, da > ist es egal, wie viele Jahre da schon Luft drunter kommt. ;-) Im > Gegensatz zur VQD30 mit ihren verzinnten Anschlüssen sind diese hier > vergoldet, damit sollte die Lötbarkeit auch kein Thema sein. > > Ralph, eine VQD30 könnte ich noch haben, müsste ich nachsehen, wenn > du sowas haben möchtest. Könnte gerade so in das 50-mm-Fenster > passen, Pollin (Artikel nicht mehr lieferbar) nennt 55 mm als > Außenabmessung. Hallo Jörg Kannst du mal nachmessen wie breit der ist? Hast du ein Datenblatt von der Anzeige? Wie wird der angesteuert? Ralph
Ralph B. schrieb: > PS Ich denke darüber nach , ob das nicht eine Alternative zu einen LCD > Display mit den Abmessungen 20*40mm ( 2*8 Stellen von denen nur eine > Zeile benötigt werden ) ist. Wenn es auch Punktmatrix Displays sein dürfen käme auch was von Osram-Opto oder Agilent in Frage. Allerdings sind da sowohl Preis als auch Leistungsaufnahme erheblich höher als bei LCD.
Ralph B. schrieb: > Kannst du mal nachmessen wie breit der ist? > 55mm ist die traegerplatine/Leiterplatte breit. Die eigentliche LED-Abdeckung ist schmaler und sollte so in Dein 50mm-Ausschnitt passen. > Hast du ein Datenblatt von der Anzeige? hmmm, ich dachte bei BOX73 waere was zu finden, aber da hab ich nichts gefunden. Und in meinen Buechern hab ich jetzt auch nichts auf die schnelle gefunden. Gruss Asko.
Asko B. schrieb: >> Hast du ein Datenblatt von der Anzeige? Die VQD30 verhält sich elektrisch genauso wie die VQB37 - sind ja die gleichen LED-Chips, nur halt mehrere auf einer Trägerplatine. Pinbelegung kann man sehen (Bonddrähte) bzw. ausklingeln.
Ralph B. schrieb: > Kannst du mal nachmessen wie breit der ist? Ich werde heute abend mal nachgraben, ob ich das Teil finden kann.
Ralph B. schrieb: >> Vielleicht habe ich ja mal ein nostalgisches Projekt, wo die VQBs gut >> reinpassen. > > Oder wenn man im Sichtfenster verdammt wenig Platz hat. Dann möchtest Du aber nur im Dunkeln und aus der Nähe draufgucken. Wenn ich das Datenblatt richtig interpretiere, werden 13 µcd garantiert. Heutige 5 mm LEDs kannst Du mit mehr als 20cd kaufen. Jens
Jens schrieb: > Dann möchtest Du aber nur im Dunkeln und aus der Nähe draufgucken. Wenn > ich das Datenblatt richtig interpretiere, werden 13 µcd garantiert. > > Heutige 5 mm LEDs kannst Du mit mehr als 20cd kaufen. Naja, 7-Segment Anzeigen werden nur seltenst zu Raumbeleuchtungszwecken herangezogen. :)
MM schrieb: > Naja, 7-Segment Anzeigen werden nur seltenst zu Raumbeleuchtungszwecken > herangezogen. :) Die Anzeige sollte aber auch bei heller Beleuchtung ( ca 1000 Lux ) trotzdem noch mühelos ablesbar sein. Auch aus 1m Entfernung. Insofern bin ich für diesen Einwand dankbar. Ralph Berres
Angehängte Dateien:
-
55 KB

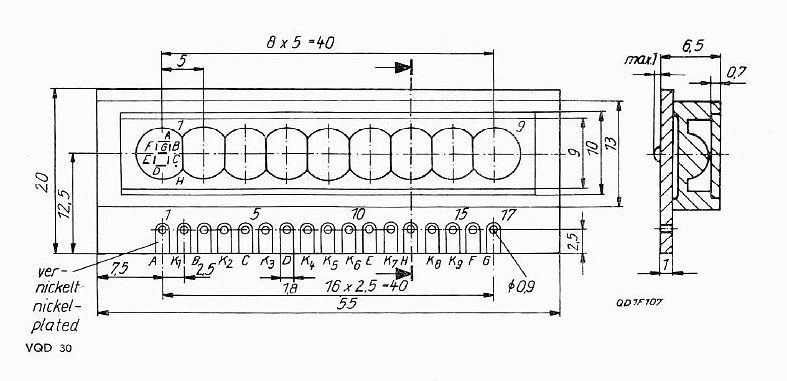

Ralph B. schrieb: > Kannst du mal nachmessen wie breit der ist? Hier eine Maßzeichnung. Die transparente Abdeckung ist insgesamt in der Tat 55 mm breit, aber man braucht nicht die komplette Breite für das Sichtfenster. Jens schrieb: > Dann möchtest Du aber nur im Dunkeln und aus der Nähe draufgucken. So düster habe ich das Teil nicht in Erinnerung. Leider ist bei meinem die Abdeckung abgefallen, sodass ich jetzt kein sinnvolles Foto davon machen kann (und es dir auch nicht mehr überlassen kann, Ralph, schade).
Ralph B. schrieb: > Die Anzeige sollte aber auch bei heller Beleuchtung ( ca 1000 Lux ) > trotzdem noch mühelos ablesbar sein. Auch aus 1m Entfernung. OK, das würde sie wirklich nicht schaffen. 1000 lx ist mit LCD sinnvoller. Muss man halt gucken, ein kleines LCD zu bekommen.
Ralph B. schrieb: > Die Anzeige sollte aber auch bei heller Beleuchtung ( ca 1000 Lux ) > trotzdem noch mühelos ablesbar sein. Auch aus 1m Entfernung. > > Insofern bin ich für diesen Einwand dankbar. Das ":)" sollte doch zu sehen sein. (Zumal man eine Anzeige nicht mit einer Beleuchtung vergleichen sollte.) Bei heller Umgebung fand ich übrigens die VQBs nicht ganz so problematisch wie die VQEs.
MM schrieb: > Bei heller Umgebung fand ich übrigens die VQBs nicht ganz so > problematisch wie die VQEs. Naja, die VQB71 in einem EKD sind heutzutage nicht mehr wirklich gut ablesbar. Kann sein, dass die kleinen 37er durch ihre höhere Leuchtdichte da noch bisschen besser sind.
Hallo Zusammen, ich habe bei dem Online Geschäft mal angefragt. Ich habe jetzt ein Angebot vorliegen für 44 Cent pro Stück inkl. Porto. Da ich in der Schweiz wohne, kommt da evtl. noch Zoll dazu. Falls jemand mit bestellen will (bitte in 5er Stückzahlen, sonst ist der Aufwand zu gross), könnt ihr mir bis heute Abend 20:00 Uhr Bescheid geben. Lieferung nach Deutschland wäre dann Brief, Preis muss ich nachsehen. Zahlung mit Paypal im voraus. Grüsse, René
Klaus R. schrieb: > Doch, aber die sind böse gewesen :) > > Klaus. Ich hab für Dich mitbestellt. Keine Sorge. Es sind 50 Stück gesamt. Sag mir wieviel, geht aufs Haus. Mail mir Deine Adresse. Grüsse, René
Rene H. schrieb: > ich habe bei dem Online Geschäft mal angefragt. Ich habe jetzt ein > Angebot vorliegen für 44 Cent pro Stück inkl. Porto. Da ich in der > Schweiz wohne, kommt da evtl. noch Zoll dazu. Welche Steine war das denn? Sorry ich habe es jetzt erst gelesen. Ralph Berres
Ich hätte noch einige der obigen Displays in der Schublade. TSA1605A Nur falls Interesse besteht. Hat 8 Zeichen und kann dank der 14 Segmente auch Text darstellen. Allerdings ist auch hier die Breite 52,5mm. Gruß, Steffen
Angehängte Dateien:
-
320 KB

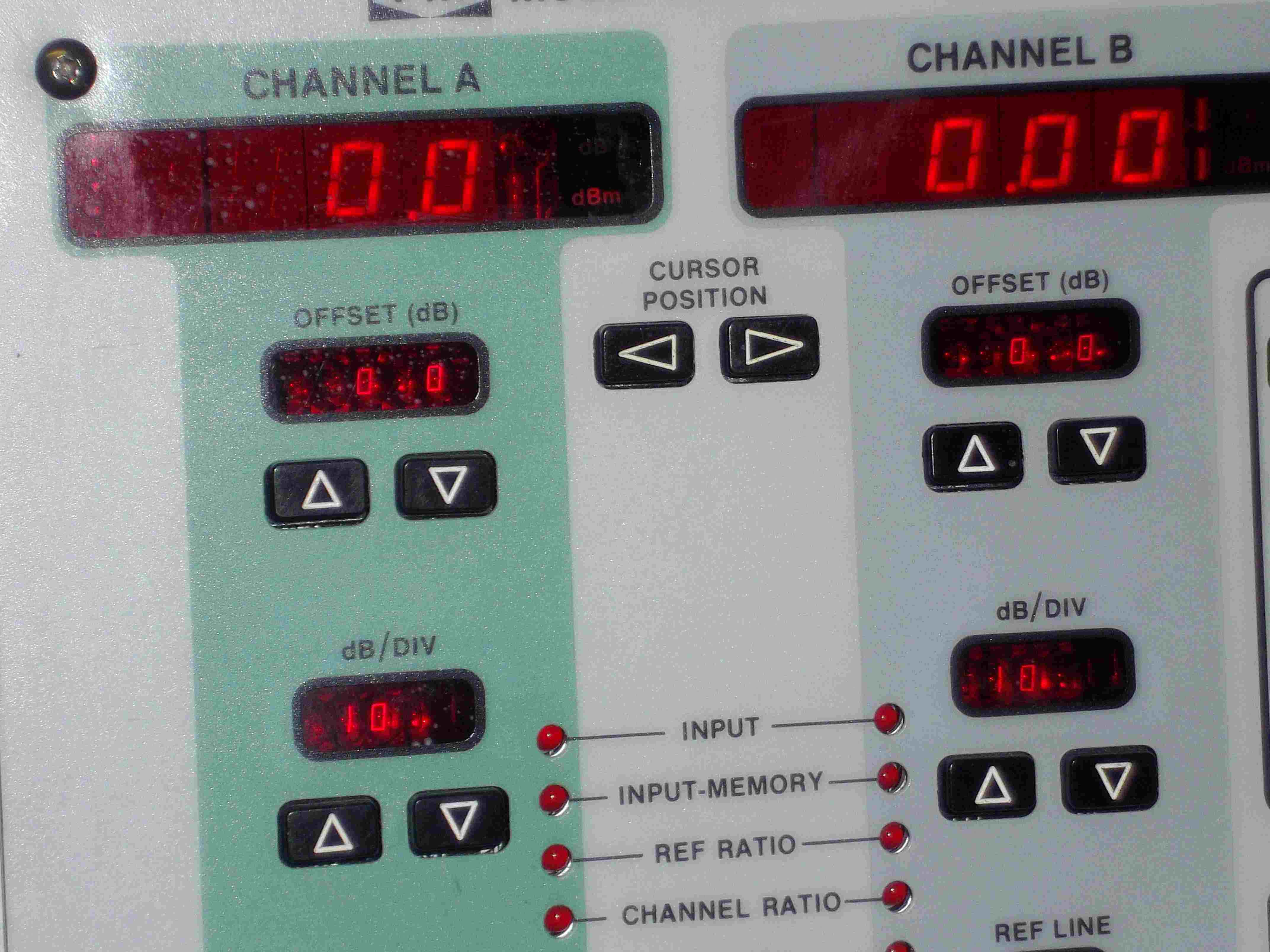

Ralph B. schrieb: > Die Anzeige sollte aber auch bei heller Beleuchtung ( ca 1000 Lux ) > trotzdem noch mühelos ablesbar sein. Auch aus 1m Entfernung. Deshalb wurde ja gewöhnlich ein rotes Farbfilter vorgeschaltet. Ich habe kein Gefühl, wieviel 1000 Lux sind, aber meiner Digicam waren die beiden Leuchtstofflampen an der Decke zu wenig und deshalb hat sie aus etwa 1m Entfernung geblitzt. Die hellen Punkte im Bild sind auch mit blossem Auge zu sehen, da wurde das Farbfilter durch irgendwelche Lösungsmittel Tröpfchen beschädigt. Die kleinen Anzeigen sind die Bubbles, die grossen sind normale 7-Segment Displays. P.S.: Zum Basteln habe ich noch ein paar DL1414 von Litronix http://www.decadecounter.com/vta/pdf2/DL1414.pdf M.W. wurde Litronix von Siemens aufgekauft, un dieses Datenblatt sollte zutreffend sein. Da ist der Multiplex und Decoder schon eingebaut und sie sind etwas kleiner.
:
Bearbeitet durch User
Hp M. schrieb: > Zum Basteln habe ich noch ein paar DL1414 von Litronix > http://www.decadecounter.com/vta/pdf2/DL1414.pdf Was würdest du dafür haben wollen? Ralph
Ich habe jetzt noch andere gefunden die bei mir passen würden. SLR2016 von Osram Sind aber sauteuer allerdings bei RS-Components Distrilec Mouser digikey noch lieferbar. Ralph Berres
Hallo, ich habe einige PD2437, PD2436 die kompatible zu den SLR2016 von Osram sind. Grün und rot sind die Farben. Sind noch aus der Siemens-Produktion. Sind aber ungebraucht! DL2416T habe ich auch noch genügend. https://www1.elfa.se/data1/wwwroot/assets/datasheets/tu661308-661310_e.pdf Gruß G.G.
:
Bearbeitet durch User
Hach. Ich liebe ja diese Anzeigen. Ob mit oder ohne Character-Generator. Hauptsache es leuchtet "buchstabig".
Hat hier jemand noch 4 Stück ( eventuell auch mehr )SLO2016 oder SLR2016 von Osram Siemens zu einen zivilen Preis abzugeben? Von diesen passen 2 Stück in einer Reihe und 2 Reihen untereinander. Das würde eine 2*8 LED Charakterdisplay ergeben, welche bei mir in den Ausschnitt reinpasst. Diese Displays sind mit 5mm Zeichenhöhe besser als die PD2437 mit 3,5mm Zeichenhöhe ablesbar. Ralph Berres
:
Bearbeitet durch User
Hallo, meine PD2436,PD2437 haben 5,08 mm. Habe auch die gewünschte Anzahl der Displays. Sind ungebraucht und kosten das Stück 5,00 Euro + Versand. Ich bin aber von diesen Teilen nicht begeistert. Sie lassen sich durch die starke Leuchtkraft nur schwer ablesen. Man muss unbedingt einen Filter davor setzen. Da ist zum Beispiel das LD2416T nur 3,5 mm hoch, aber mit dem Lupeneffekt deutlich besser zu erkennen. Gruß G.G.
Gerhard G. schrieb: > meine PD2436,PD2437 haben 5,08 mm. > Habe auch die gewünschte Anzahl der Displays. Ich komme eventuell auf dein Angebot zurück Gerhard G. schrieb: > Sie lassen sich durch > die starke Leuchtkraft nur schwer ablesen. Man muss unbedingt einen > Filter davor setzen. Bei mir sitzt eine rote Filterscheibe in der Front mit eben dem Ausschnitt 50mm*20mm Gibt es sonst noch ein Grund warum du nicht von den Displays begeistert bist? Ralph
Angehängte Dateien:
-
57 KB

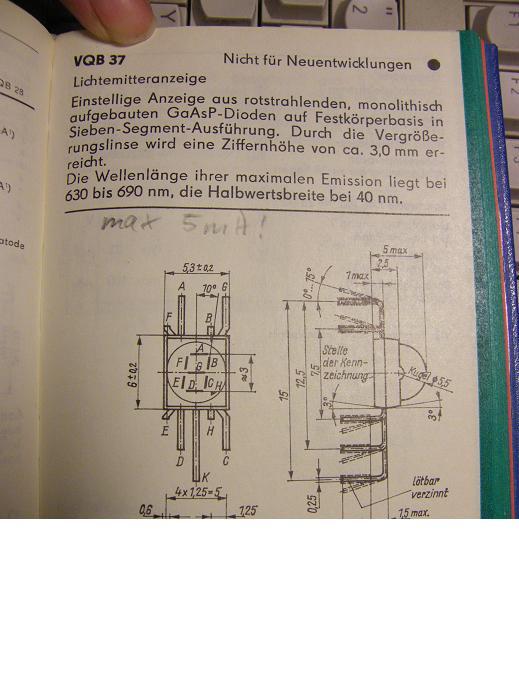

Jens schrieb: > die Bezeichnung und ein Datenblatt Deine roten Käfer sind höchstwahrscheinlich VQB37? A-H Anoden, K=Katode Ob sie heute noch problemlos lötbar sind?
Hallo Ralph, wollte mir eine nostalgische Uhr bauen.. die Displays haben mir es angetan. Aber die Anzeige ist nur für Nähe geeignet. Bei größerer Entfernung verschwinden die Konturen sehr stark. Mit einer Filterscheibe funktioniert es dennoch sehr gut. Man kann nur Displays und Filterscheiben mit gleicher Farbe verwenden. Ansonsten sind die PD2436,PD2437 sehr einfach zu handhaben. Machen vom Timing her keine Probleme. Lassen sich wie ein Speicher (z.B. SRAM) beschreiben. Gruß Gerhard
Ralph B. schrieb: > Was würdest du dafür haben wollen? Hast du meine Mail bekommen? Nachdem ich selbst keine Kopie davon habe, bin ich nicht sicher, ob sie überhaupt rausgegangen ist.
Hp M. schrieb: > Hast du meine Mail bekommen? Hallo Gerhard Heute Morgen habe ich deine Mail bekommen. Meine Tendenz geht momentan immer mehr zu den SLO oder SLR2016 von Osram. Die haben eine Abmessung von 20mm*10mm und knapp 5mm große Ziffern. Davon würde ich vier Stück in dem Ausschnitt unterbekommen ( 2 Reihen a 8 Ziffern ). Zur Zeit bin ich noch nach einer erschwinglichen Quelle am suchen. Distrilec und CO verlangen Freudenhauspreise dafür. Die nächstbeste Alternative wären die PD2436, welche ich auch schon angeboten bekommen habe. Nachteil. Sie sind bei annähernd gleicher Ziffernhöhe größer in den Außenabmessungen so das ich nur 2 Stück unterbekomme. Außerdem habe ich auch über das Display EA-DOGM162-S-A in Verbindung mit EA-LD55*31-R nachgedacht. So sollte eine rote Schrift auf schwarzen Hintergrund entstehen. Im Mikrokontroller.Net habe ich aber über diese Kombination ziemlich negative Berichte gelesen. So das ich diesbezüglich vorsichtig geworden bin. Ralph
Angehängte Dateien:
-
34 KB

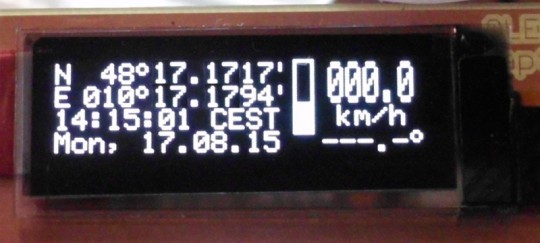

Wie wäre denn ein kleines OLED-Display? Ca. 27x10mm. Grafisch 128x32 Pixel. ..... achja das sind nicht meine Koordinaten ;o)
Crazy H. schrieb: > Wie wäre denn ein kleines OLED-Display? Ca. 27x10mm. Grafisch 128x32 > Pixel. Gibt es die auch mit roter Schrift und etwas größer? Wer ist der Anbieter dieses Displays? Ralph
Vollkommen problemlose Bestellung und Lieferung. Meine waren nach 7 Tagen da: http://www.buydisplay.com/
Crazy H. schrieb: > Wie wäre denn ein kleines OLED-Display? Wenn das Display lange halten soll und/oder im Dauerbetrieb ist, hätte ich da noch Bedenken hinsichtlich der Lebensdauer.
Ralph B. schrieb: > Hp M. schrieb: >> Hast du meine Mail bekommen? > > Hallo Gerhard > > Heute Morgen habe ich deine Mail bekommen. Ich bin aber nicht Gerhard.
Hp M. schrieb: > Crazy H. schrieb: > Wie wäre denn ein kleines OLED-Display? > > Wenn das Display lange halten soll und/oder im Dauerbetrieb ist, hätte > ich da noch Bedenken hinsichtlich der Lebensdauer. Bei dem gezeigten Display wird die Lebensdauer bei 120cd/m2 mit 10000h und bei 80cd/m2 mit 30000h angegeben. Rechnen wir mal .... 416 Tage bei max. Helligkeit und 24h/7Tage-Betrieb, 1248 Tage bei 80cd/m2. Ist doch ok.Achja: Das Lebensdauerende ist mit 50% Helligkeit definiert.
Momentan bin ich auch über das HDSP2532 am nachdenken. 2 Stück untereinander. Allerdings der Stromverbrauch ist übel hoch. fast 1Amp. Ralph Berres
Richtig hell schon bei moderatem Strom sind HCMS3976. Edit nettes Feature: die Dinger arbeiten schon ab 3,3V
:
Bearbeitet durch User
Crazy H. schrieb: > Bei dem gezeigten Display wird die Lebensdauer bei 120cd/m2 mit 10000h > und bei 80cd/m2 mit 30000h angegeben. Rechnen wir mal .... 416 Tage bei > max. Helligkeit und 24h/7Tage-Betrieb, 1248 Tage bei 80cd/m2. Ist doch > ok. Und wie lange hält es ohne Strom?
Dieter W. schrieb: > Richtig hell schon bei moderatem Strom sind HCMS3976. > > Edit > nettes Feature: die Dinger arbeiten schon ab 3,3V Hatte ich auch schon mit geliebäugelt. Die haben aber keinen Charaktergenerator. Die Zeichen müssten dann im Mikrokontroller erzeugt werden. Das macht die Sache nicht gerade einfacher. Ralph
