Elektronik-Gadget: DigiRule

Dennis OP #4309621
Lesenswert?
• ▲
▼
Eine Erweiterung des uRulers auf Hackaday :
http://hackaday.com/2015/10/13/electronic-ruler-works-out-logic-truth-tables/

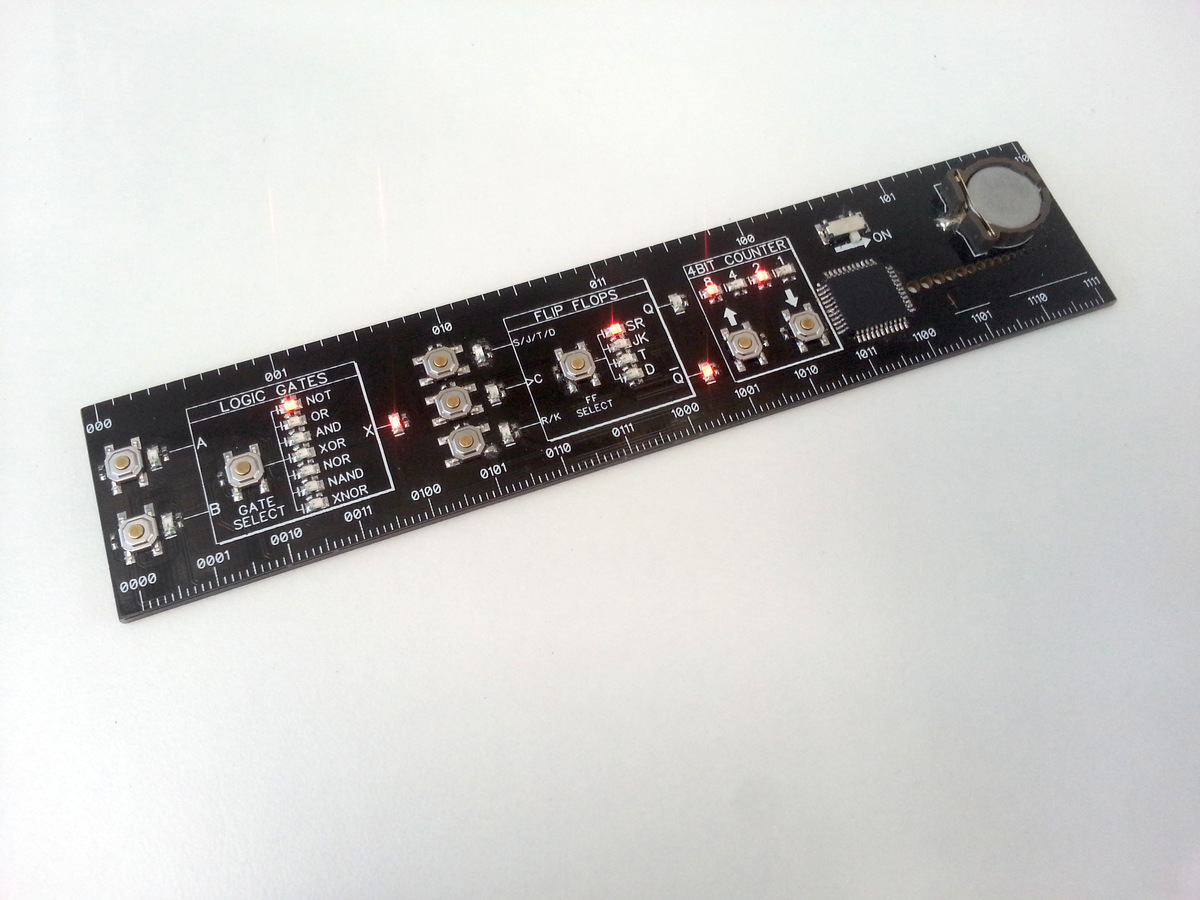

Es ist ein Lineal mit funktionierenden Logik Bausteinen !

Alle mal aufgelistet :

Logik Gatter

    NOT Gatter(Inverter)
    OR Gatter
    AND Gatter
    XOR Gatter
    NOR Gatter
    NAND Gatter
    XNOR Gatter

Flip Flops

    SR Flip Flop
    JK Flip Flop
    Toggle Flip Flop
    Data Flip Flop

4 Bit auf/ab Zähler

Betrieben wird alles mit einer CR1220 Knopfzelle und einem PIC 18F43K20




HOMEPAGE & Bilderquelle : http://www.bradsprojects.com/the-digirule/

----------This project is completely open source-----------

Gerber & Hex hängen an, das wäre doch was für ne Sammelbestellung oder ?


//Ist nicht von mir!
Angehängte Dateien:
