Hilfe zu Schaltplan aus LED lunartec

Tobi Gast 23.11.2015 17:32 #4361371

Lesenswert?

•

Hallo,

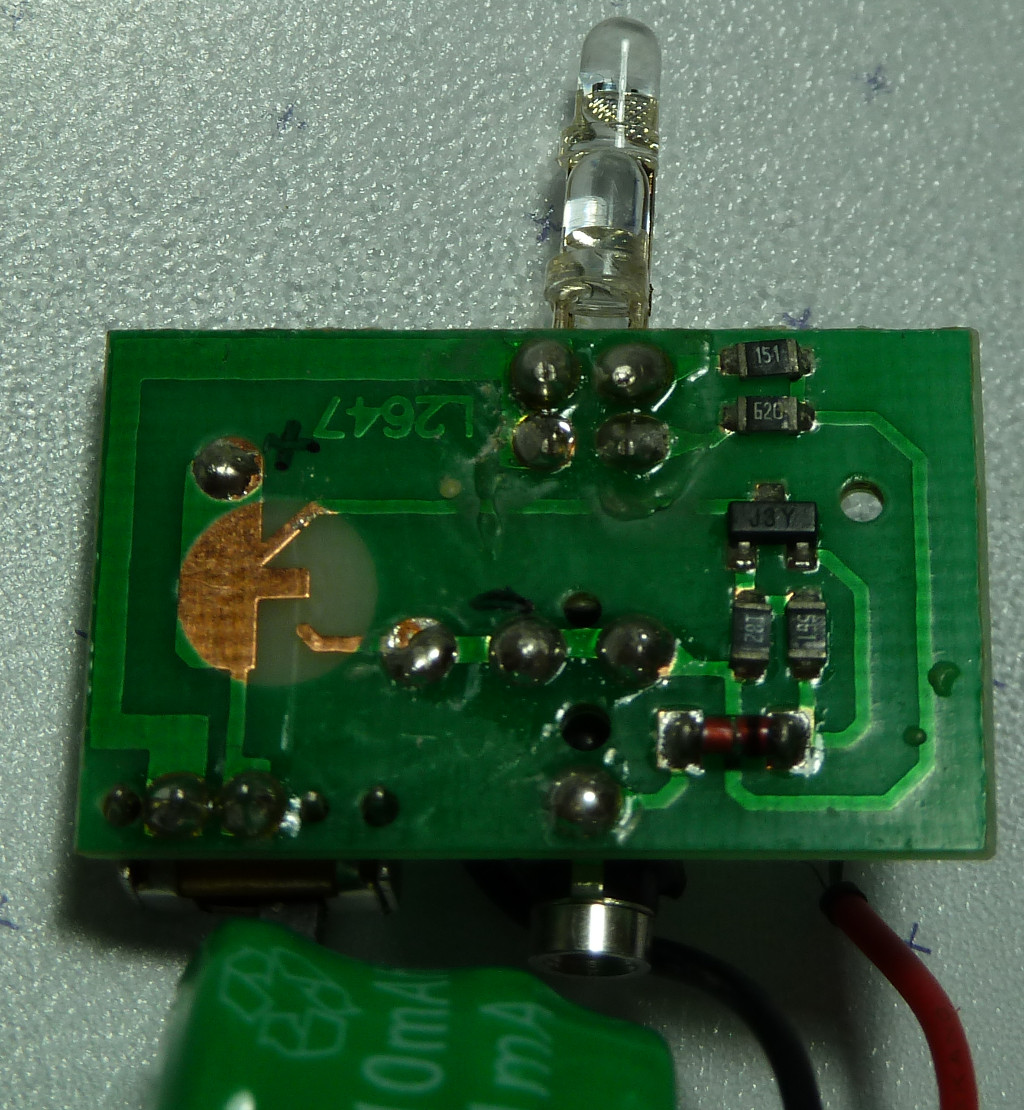

ich habe eine LED-Kerze von lunartec (Pearl) zerlegt und wollte mir
anschauen, wie die Ladung des 2,4 V NiMh Akkus funktioniert. Leider
werde ich nicht ganz schlau daraus. Habe ich den Schaltplan so richtig
gezeichnet? Würde mich freuen, Starthilfe zu bekommen.
Danke.

Angehängte Dateien:


Antwort Zitieren Bearbeiten Thread verschieben Thread sperren Anmeldepflicht aktivieren Anpinnen Thread löschen Thread mit anderem zusammenführen Beitrag melden

Tobi Gast 23.11.2015 17:33 #4361374

Lesenswert?

•

▲
▼

Sorry, leider 2x die gleiche Datei geladen.

Angehängte Dateien:


Antwort Zitieren Bearbeiten Löschen Beitrag melden

ArnoR Gast 23.11.2015 17:36 #4361381

Lesenswert?

•

▲
▼

Tobi schrieb:
> wie die Ladung des 2,4 V NiMh Akkus funktioniert.

Gar nicht.

> Würde mich freuen, Starthilfe zu bekommen.

Der Akku muss auch an der anderen Seite irgendwo angeschlossen werden.

Antwort Zitieren Bearbeiten Löschen Beitrag melden

Tobi Gast 23.11.2015 17:46 #4361399

Lesenswert?

•

▲
▼

Akku, Ladestecker und LED liegen alle auf dem gleichen Minus, habe ich
nicht eingezeichnet, stimmt.
Ich habe auch nur eine statt den beiden LED gezeichnet.

Antwort Zitieren Bearbeiten Löschen Beitrag melden
