Gerber Platine anpassen.

[Armin (Gast)]

Hi, ich muss dringend eine kleine Platine anpassen...

Ich habe echt alles versucht aber bekomme es einfach nicht hin.

Die einzige Software mit der ich etwas hin bekommen habe was den Zweck
erfüllen würde lässt mich nicht speichern weil die Software 600€ oder
sowas kostet.

Im Prinzip möchte ich auf einer Adapterplatine wo eigendlich ein SOT8
drauf kommt einen DIP8 verwenden bzw. als SMD Mißbrauchen. ( Es geht
rein um die Funktion, mir ist absolut klar das mein Vorhaben alles
andere als Regelkonform ist! :)   )

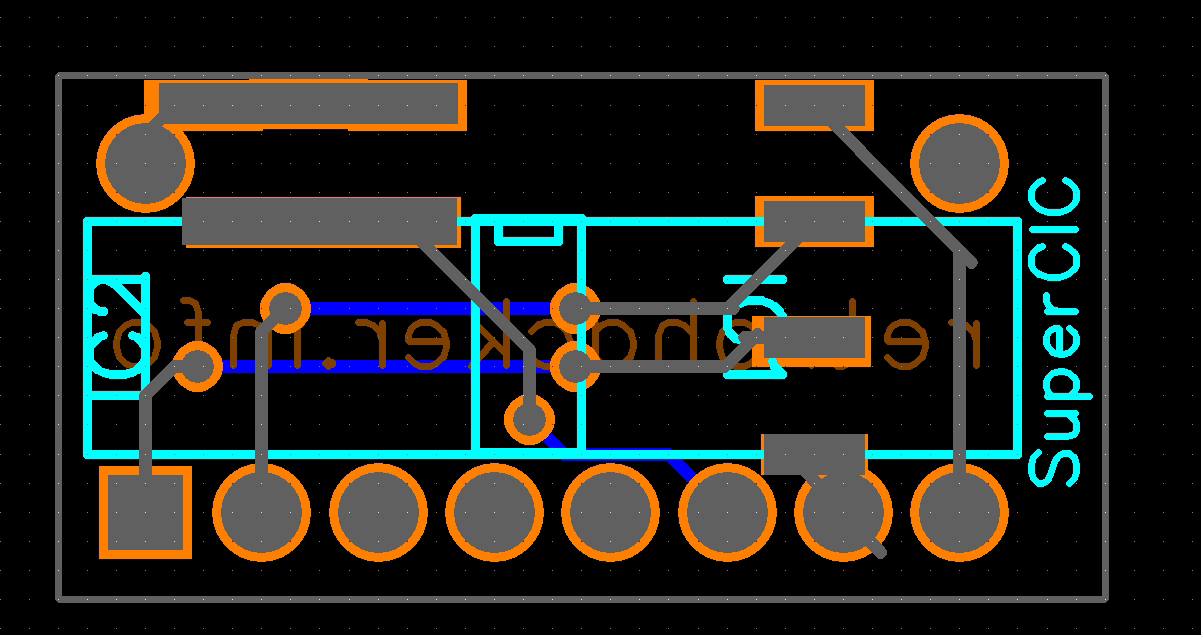

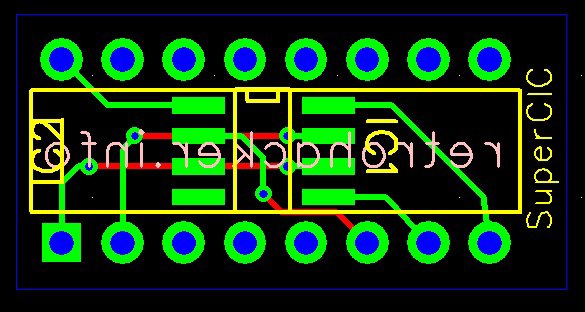

Ich habe die Gerber Dateien und die png vom original (supercic.png) und
dem was ich brauche (ziel.png) angehängt.

Kann mir irgend wer helfen die Gerber files (supercic.rar) so hin zu
bekommen das sie dem ziel.png entsprechen?

Für jede noch so kleine Hilfe wäre ich echt dankbar, da ich langsam echt
verzeifele... :)

Vom DIP8 Chip werden nur Pin 1,2,5,6,7,8 genutzt. (Darum sind die beim
Ziel.png nicht vorgesehen)

Es geht wie gesagt nur darum das die Pads am ende neben dem DIP8 PIC
liegen so das ich ihn ähnlich einem SMD Bauteil auflöten kann.

Es geht nicht darum es es schön wird, brauche einfach nur Kontakt :D

Danke Gruß, Armin

[Sebastian V. (sebi_s)]

Ich hab zwar keine Ahnung wie man die Gerber Daten am besten bearbeiten
kann, allerdings ist deine Platine so einfach, dass man sie schnell
nochmal neu im Programm deiner Wahl erstellen könnte.

[Armin (Gast)]

Hallo Sebastian, erstmal danke für die Rückmeldung.

Ich hab es inzwischen mit Eagle, und diversen anderen Programmen
versucht.

Ca 6 Std. Muss mir eingestehen das mir offenbar der Skill fehlt...

Wenn jemand Tips hat wie ich vorgehen muss damit ich das möglichst
einfach hin bekomme wäre ich sehr dankbar...

Gruß, Armin

[Armin (Gast)]

Wenn jemand mir sagen kann welche Software für jemanden ohne Erfahrung
in dem Bereich am einfachsten wäre für die kleine PCB würde ich es
natürlich versuchen. FreePCB? Irgend eine Software wo es ein gutes
Tutorial gibt und die Freeware ist wäre super...

[Jonas L. (Firma: JL-Elektronik) (jonas1984)]

Hallo Armin,

melde dich doch einfach kurz per Mail bei mir dann erstelle ich dir das
Layout. (infoÄTjl-elektronik.de)

Gruß Jonas
