Hallo zusammen, ich möchte ein Android-Tablet zur Visualisierung in meiner SmartHome-Lösung verwenden. Stromversorgung und Datenübertragung realisiere ich über die Micro-USB-Schnittstelle. Optisch stört dabei, dass der MicroUSB-Stecker weit aus dem Gehäuse rausschaut. Besser sind schon rechtwinklige Stecker, bei denen das Kabel nach hinten / unten weggeführt wird. Aber auch da sieht man natürlich noch den Stecker von vorne. Ein Traum wäre ein Stecker, bei dem das Kabel direkt nach dem Metallteil über eine Art Leiterfolie nach hinten weggeführt würde. Von vorne würde man gar nicht mehr bzw. kaum sehen, dass da ein Stecker drin steckt. Kennt einer von Euch ein solches Produkt und kann mir Bezugsquellen nennen? Danke für Eure Hilfe! Klaus
nnichtGast schrieb: > http://www.startech.com/de/Kabel/USB-2.0/Micro/1m-Micro-USB-Kabel-A-auf-abwaertsgewinkeltes-Micro-B~USBAUB1MD Klaus L. schrieb: > Besser sind > schon rechtwinklige Stecker, bei denen das Kabel nach hinten / unten > weggeführt wird. Aber auch da sieht man natürlich noch den Stecker von > vorne. Fällt dir was auf?
Molex hat Printstecker im Angebot (für USB Docks), evtl. kannst du daraus was basteln. Fertig kenne ich da auch nichts, dürfte auch sehr instabil sein.
Ach ganz vergessen, an den QI Ladeadaptern zum Nachrüsten ist sowas dran, damit es in der Handyhülle verschwindet. Evtl. gibt es welche die auch die Datenpins rausführen.
Die Stecker der QI-Adapter sind vom Design her exakt das was ich suche. Den Fotos entsprechender Produkte nach zu urteilen werden da aber die Datenleitungen nicht mit rausgeführt :-(
Müssten eigentlich auch die Datenleitungen herausgeführt sein, die Handys Brauchen die Widerstände zwischen den Datenleitungen + ID-Pin und wenn nicht werden sie am Stecker sein bei dem folgenden Link sind noch Detail Bilder. http://de.aliexpress.com/store/product/Universal-Qi-Wireless-Charging-Kit-Charger-Charging-Adapter-Receptor-Receiver-Pad-Coil-For-Xiaomi-THL-OnePlus/ Den hab ich gerade im Zulauf dauert aber sicher noch 2-3 Wochen bis ich den habe und schauen könnte.
Ich bekomme nur eine leere Seite, wenn ich auf den Link klicke
Hatte genau das gleiche Problem, hab mich dann entschieden, die Teile zu öffnen, und direkt Litzen anzulöten / hinten aus dem Gehäuse zu führen
Angehängte Dateien:

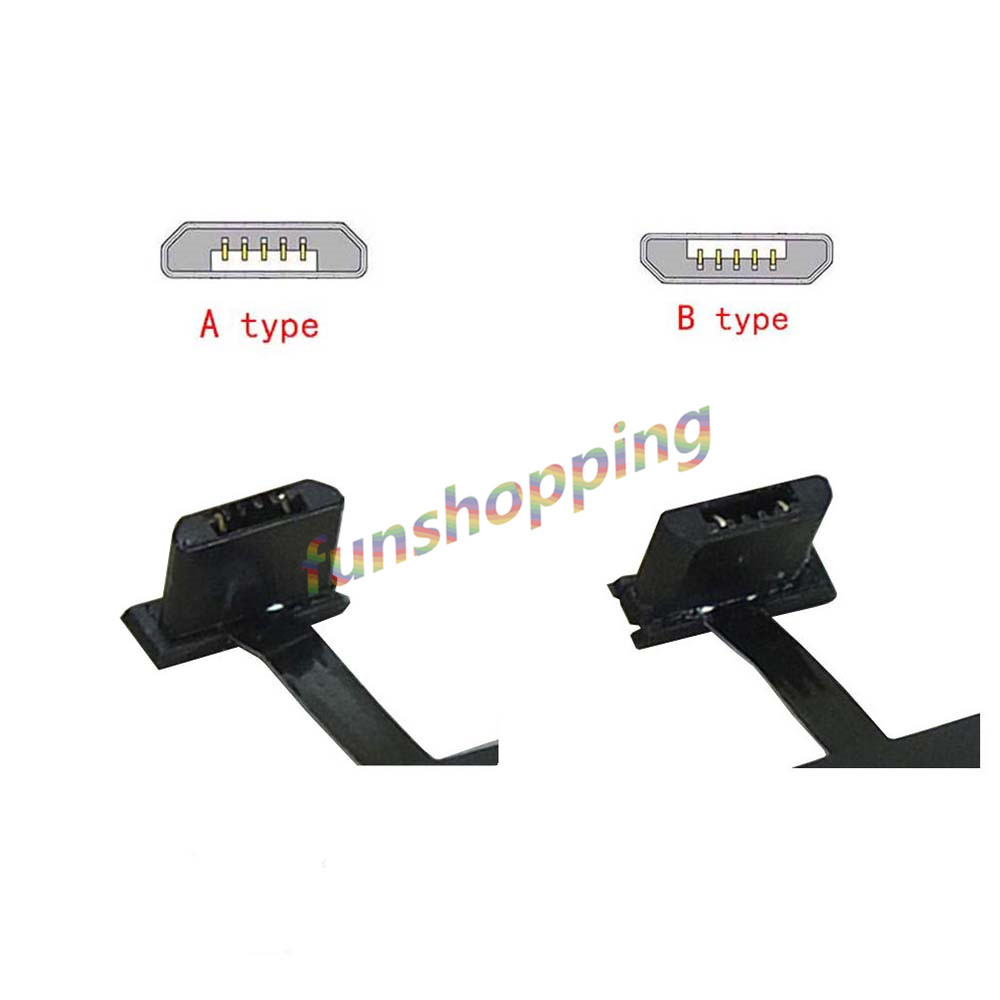

Hi ich suche auch so einen ultrakurzen Micro USB-Stecker, und zwar um nen custom- Magnetladestecker für mein Xcover 2 Handy zu bauen. Hab das Foto angehänt. Weiss jemand wo man die ohne diese Qi-Ladefolie bekomme? Hier nochmal der Link: [[http://images.google.de/imgres?imgurl=http%3A%2F%2Fg02.a.alicdn.com%2Fkf%2FHTB1Htv6IVXXXXXWXVXXq6xXFXXXh%2F225441323%2FHTB1Htv6IVXXXXXWXVXXq6xXFXXXh.jpg&imgrefurl=http%3A%2F%2Fwww.aliexpress.com%2Fitem%2FUniversal-Qi-Wireless-Charger-Receiver-Charging-Adapter-Receptor-for-Samsung-Huawei-Android-Micro-USB-mobile-A%2F32431579824.html&h=1000&w=1000&tbnid=jvecp6S97pBZfM%3A&docid=WNU95RQ4l3bnfM&ei=zZ_cVpClM8XvPe3Tk8AG&tbm=isch&iact=rc&uact=3&dur=379&page=4&start=50&ndsp=16&ved=0ahUKEwjQv6qr_6zLAhXFdw8KHe3pBGgQrQMIvQEwNA]] Danke im Voraus!
Klaus L. schrieb: > Stromversorgung und Datenübertragung > realisiere ich über die Micro-USB-Schnittstelle Oha. Sowas habe ich auch vor, allerdings mit einem Android-Smartphone. Kannst du mal etwas darüber erzählen, wie du die Micro-USB-Schnittstelle dazu gebracht hast, gleichzeitig als USB-Host zu fungieren und als Lade-Schnittstelle? :)
Angehängte Dateien:
-
3,7 KB

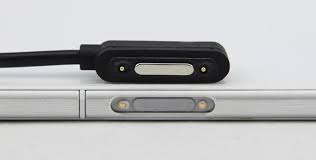

Hi also ich muss mal kurz klären: Das soll ganz normal das Handy laden, (ist auch ein Smartphone ;-), OTG brauche ich also nicht. Es soll analog der Magnetladeports bei den Xperia Z Handies (siehe Foto) funktionieren, aber bei meinem Handy direkt auf dem vorhandenen Micro USB Port sitzen und in Silikon gegossen sein. Ist alles fertig ausgedacht, nur fehlt mir einfach erwähntes Bauteil..
Ich habe das so gelöst, um einen 90 Grad Winkelstecker zu haben: Von dem USB-Stecker das ganze Plastikzeugs abgeschabt, d.h. die Innereien komplett freigelegt. Die überstehende Zugentlastung (Blech) für das Kabel abgekniffen. Eine kleine 3D-Form aus dicker PE-Folie auf ein Brett mit Klebeband gepappt und die Kontakte abgeklebt. Das USB-Teil in die "Form" eingelegt und das Ganze mit schwarzem Flüssigsilikon (2-Komponenten) ausgegossen. Man kann auch Sanitärsilikon nehmen, das fliesst jedoch nicht gut. 1 Stunde Arbeit und es passt perfekt!
ha hab einen gefunden, der wenigstens nur 6mm kurz ist http://de.farnell.com/global-connector-technology/usb3150-30-130-a/micro-usb-2-0-type-b-plug-th/dp/2492896
Paul H. schrieb: > Klaus L. schrieb: >> Stromversorgung und Datenübertragung >> realisiere ich über die Micro-USB-Schnittstelle > > Oha. Sowas habe ich auch vor, allerdings mit einem Android-Smartphone. > Kannst du mal etwas darüber erzählen, wie du die Micro-USB-Schnittstelle > dazu gebracht hast, gleichzeitig als USB-Host zu fungieren und als > Lade-Schnittstelle? :) Bei mir ist das Tabletist das USB Device und mein Automationssystem, basiert auf STM32F4, der USB-Host. Wenn das Tablet der Host ist, kann es tatsächlich nicht mit Strom versorgt werden. vg KLaus
Klaus L. schrieb: > Wenn das Tablet der Host ist, kann es tatsächlich nicht mit Strom > versorgt werden. Doch, das geht - das ist eine der netten Eigenschaften der OTG-Schnittstelle von Tablets. http://cdn.head-fi.org/7/78/500x1000px-LL-781bd011_Y_OTG_CABLE.png
Rah L. schrieb: > ha hab einen gefunden, der wenigstens nur 6mm kurz ist > http://de.farnell.com/global-connector-technology/usb3150-30-130-a/micro-usb-2-0-type-b-plug-th/dp/2492896 Sieht gut aus. Gibt es so etwas oder ähnliches vielleicht auch in günstig direkt aus China (aliexpress / eBay)? 25EUR Versand + 1EUR/Stück ist doch recht teuer für ein paar Stecker
