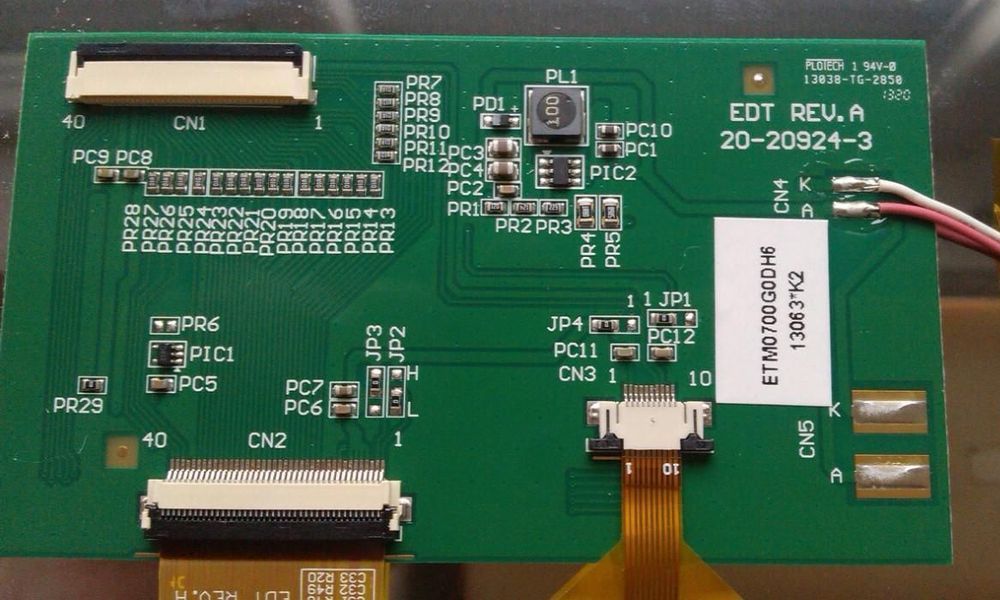

Glyn Backlight 7" TFT ETM0700G0DH6

[Tom L. (ossilampe)]

Hallo,

ich bekomme die Hintergrundbeluchtung nicht in Gang,

laut Datenblatt
https://www.glynshop.com/erp/owweb/Daten/DSS/EDT/Products/Specifications/Active%20Displays/ETM0700G0DH6.pdf

mus ich es ja mit 3,3V und 600ma befeuern oder......?

gruss Tom

[Pete K. (pete77)]

Im Datenblatt steht etwas anderes: 9,9V bei 160mA

[Joe F. (easylife)]

Pin LEDCTRL auf high setzen (bzw. PWM anlegen...)

[Pete K. (pete77)]

Ergibt sich auch aus dem Schaltbild, da sind jeweils 3 LEDs in Reihe
geschaltet.

[Joe F. (easylife)]

Pete K. schrieb:
> Im Datenblatt steht etwas anderes: 9,9V bei 160mA

Das ist aber das, was der interne Backlight Regler für die LEDs erzeugt.
Der Regler selbst benötigt 3.3V.

[Joe F. (easylife)]

Joe F. schrieb:
> Pin LEDCTRL auf high setzen (bzw. PWM anlegen...)

Sorry, falsch

LEDCTRL ist eine analoger Input für 0..2,5V. 0V bedeutet dabei volle
Helligkeit.
PWCTRL muss hight sein.

Datenblatt S. 15

[Tom L. (ossilampe)]

Cool danke display geht....


um das ganze zu vereinfachen kann ich diesen controller dazu
verwenden???

http://www.exp-tech.de/adafruit-tfp401-hdmi-dvi-decoder-40-pin-ttl-breakout-with-touch

gruss Tom

[Joe F. (easylife)]

...wenn du ein DVI Signal auf dem Display anzeigen willst...

Vergleiche die Datenblätter (Pinout des Headers und des Display-Kabels,
Timing der Display Signale).
