Guten morgen Gemeinde. ich habe ein problem mit einem ansmann AN30506 ladegerät. Das netzteil selbst liefert noch strom und spannung, aber auf der Displayleiterplatte wo sich auch die ausgangsbuchsen befinden, sind wohl 2 Transistoren abgehimmelt. Ich denke das es welche sind da sie mit T2 und T8 bezeichnet sind. Bei ansman auf der seite gibt es (wie immer) nix und bei E-Tanya auch nicht,deswegen frage ich euch, ob jemand den oder einen schalplan für das teil hat. danke euch schon mal im vorraus für reparaturtipps und eventuell auch für den link zu einem schaltplan Mfg und schönes Wochenende Peter
foto machen, Bauteile hier identifizieren lassen, dann selbst austauschen?

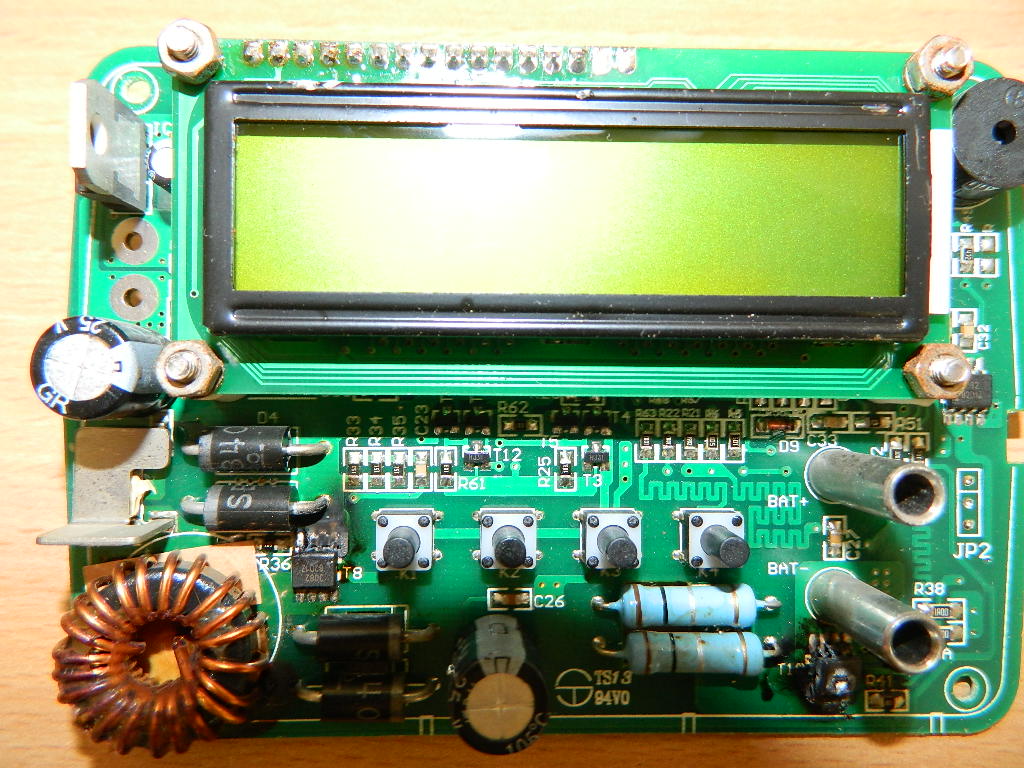

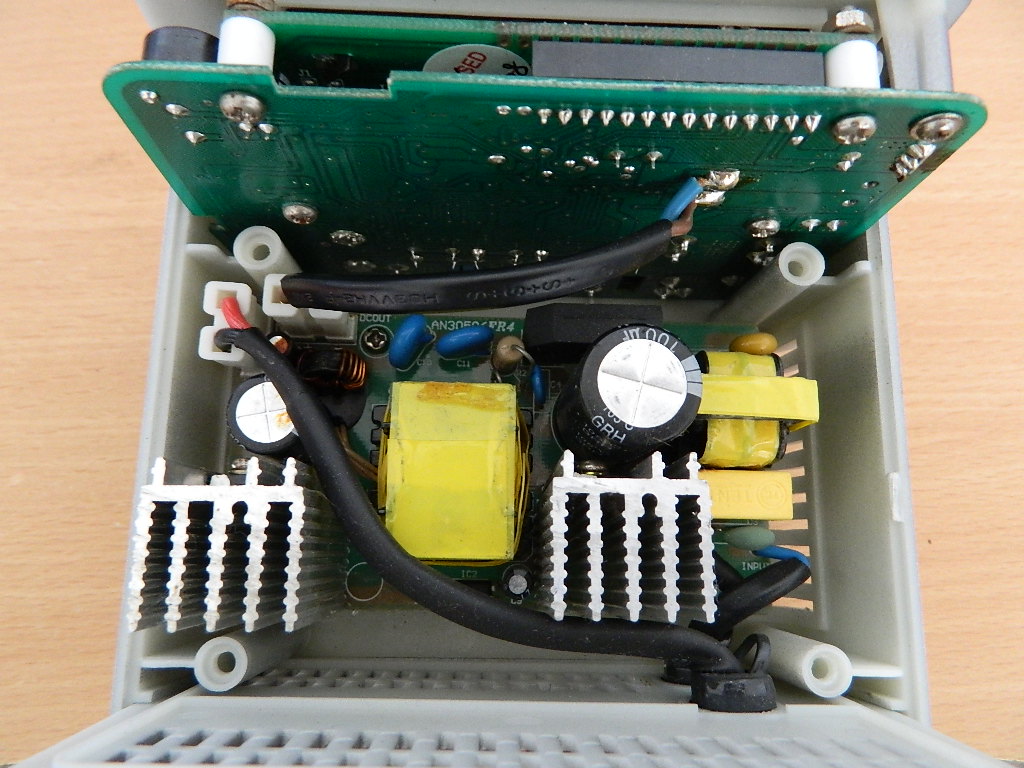

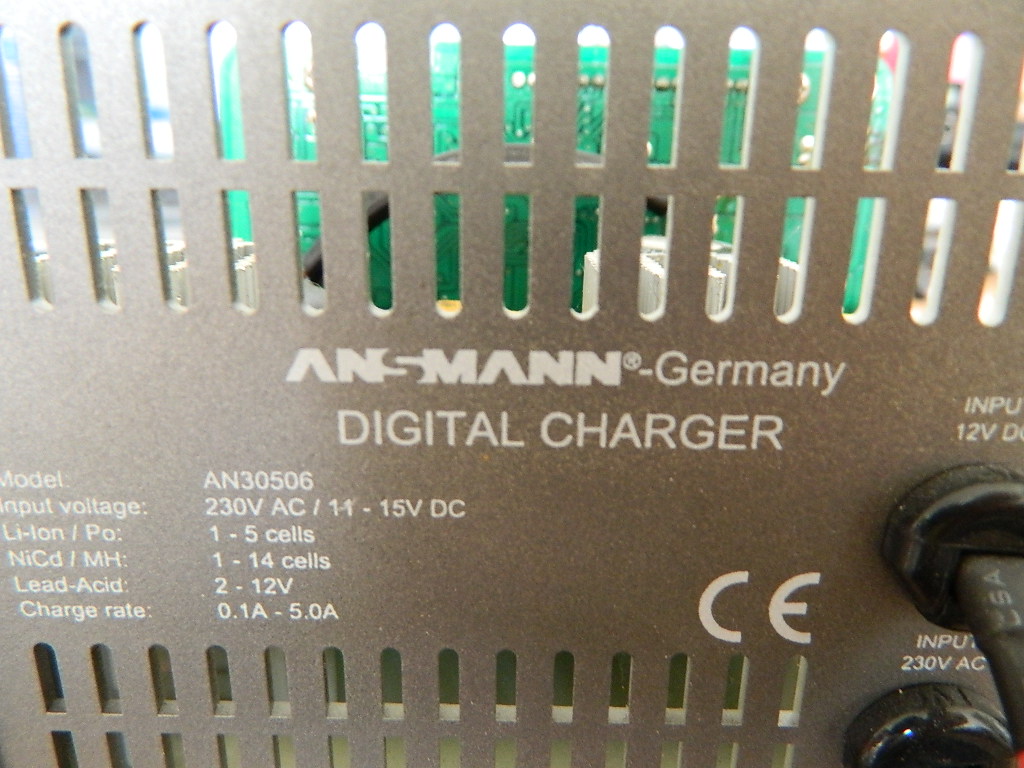

Guten morgen. Hab mal Bilder gemacht von dem teil, hoffe es ist zu erkennen
Angehängte Dateien:
-
(230 KB)
-
(240 KB)
-
(230 KB)
-
(240 KB)
-
(230 KB)
Achso.... ich muss mich verbessern: es ist oder sind T8 und T10 und nicht T2...sorry

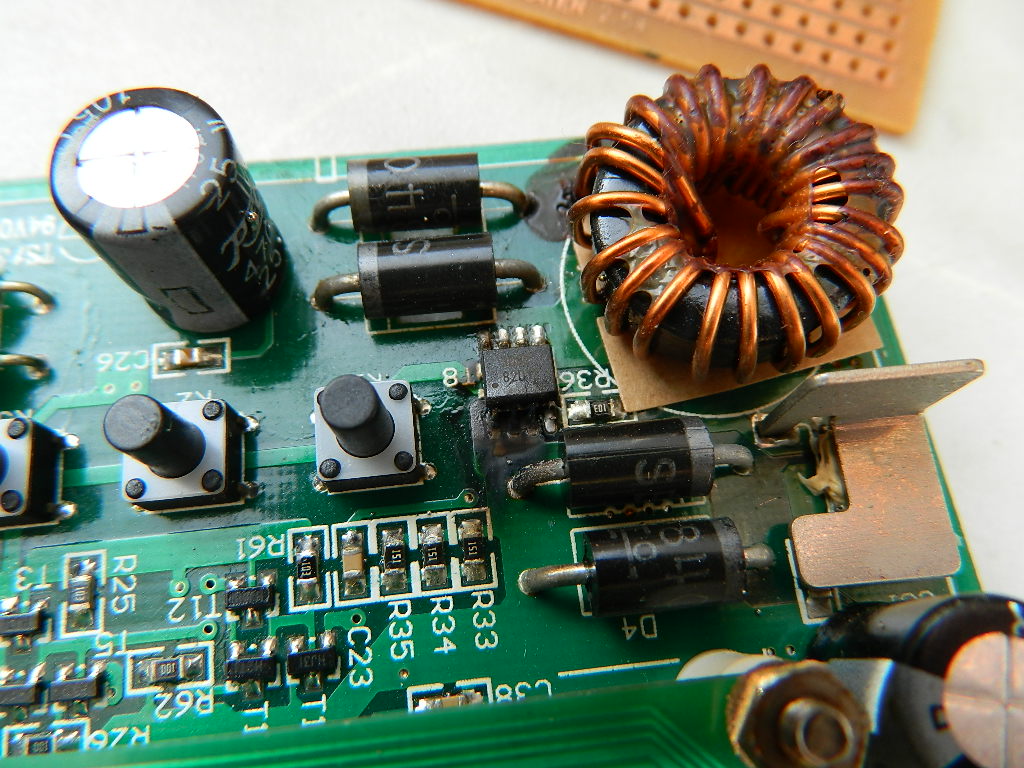

was ich grad noch so auf dem gehäuse von T8 (neben der drossel) erkennen kann steht drauf: 3082, darunter 82017.

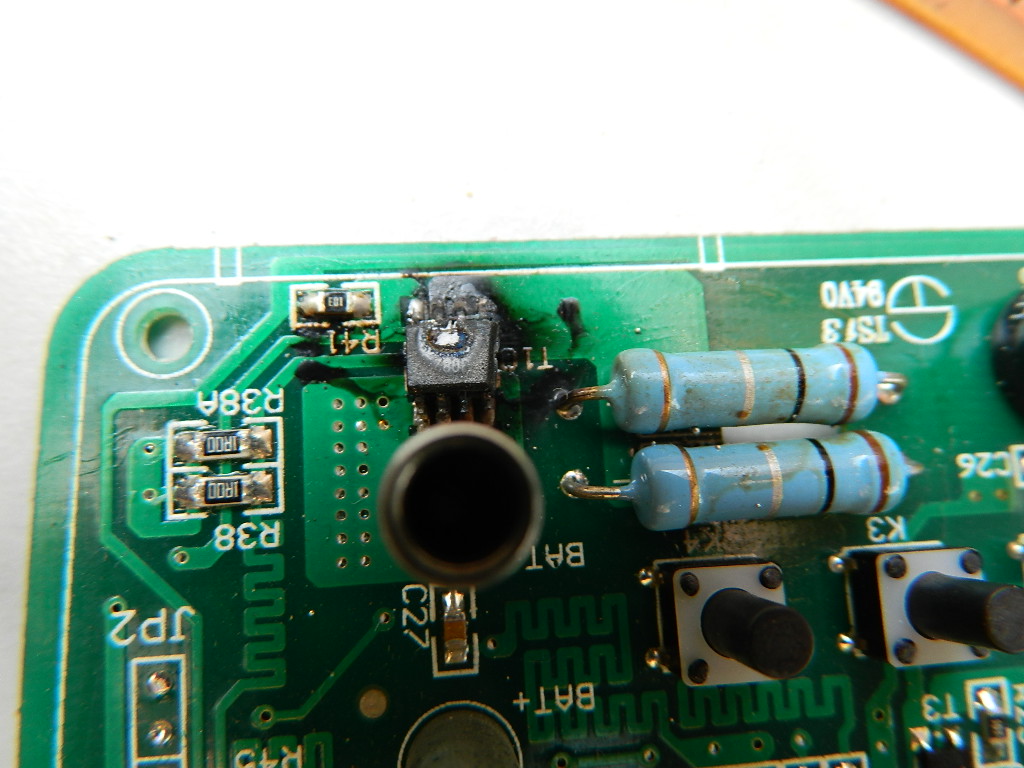

Peter Z. schrieb: > Hab mal Bilder gemacht von dem teil, Hmm, wenn es derartige Brandspuren gibt, ist höchstwahrscheinlich wesentlich mehr kaputt als die sichtbar verbrannten Teile. Eine Reparatur halte ich da für ziemlich aussichtslos.
Hallochen, hab grad nochmal im sonnenlicht und mit einer dicken lupe geschaut. die 2te zahl lautet 82D17. Was könnten das für dinger sein??? transistoren mit 8 beinen???
Moin, Könnte ein linearer Regler sein. Ungefähr so etwas FAN1582D15X. Gruß Jochen
hallochen noch eimal, hmmm... linearer regler??? zweifelhaft.... da sind noch mehr von den dingern verbaut. Die obere Reihe der Anschlüsse (pin 5-8) sind alle zusammen auf einen Lötpad, pin 1-3 auch auf einem und pin 4 auch extra. Habe 4 stück von den dingern gezählt. SMD-Code-book sagt auch nix darüber... Ich leg des erstmal beiseite... Reparatur eilt nicht. schönes WE euch allen MfG Peter
Peter Z. schrieb: > Die obere Reihe der Anschlüsse (pin 5-8) sind alle > zusammen auf einen Lötpad, pin 1-3 auch auf einem und pin 4 auch extra. Das klingt stark nach FETs im SO-8 Gehäuse. 5-8 ist üblicherweise Drain, 1-3 ist Source und 4 ist Gate.
