Suche Hilfe für ein Projekt (Prüfstand)

OP #4505521
Hallo Leute, Ich bin Felix 26 Jahre jung und bin gelernter
NFZ.-Mechatroniker, deshalb liegt mir auch das löten nicht so, Drum
brauch Ich Hilfe beim bau einer Platine. Natürlich nicht für Lau.


Ich habe alle Teile besorgt, nun hapert es nur an der Ausführung, 2
Leute aus meinen Reihen wollten sich der Sache annehmen, hatten dann
aber keine Zeit mehr.

Wäre cool, wenn mir einer von euch helfen könnte.

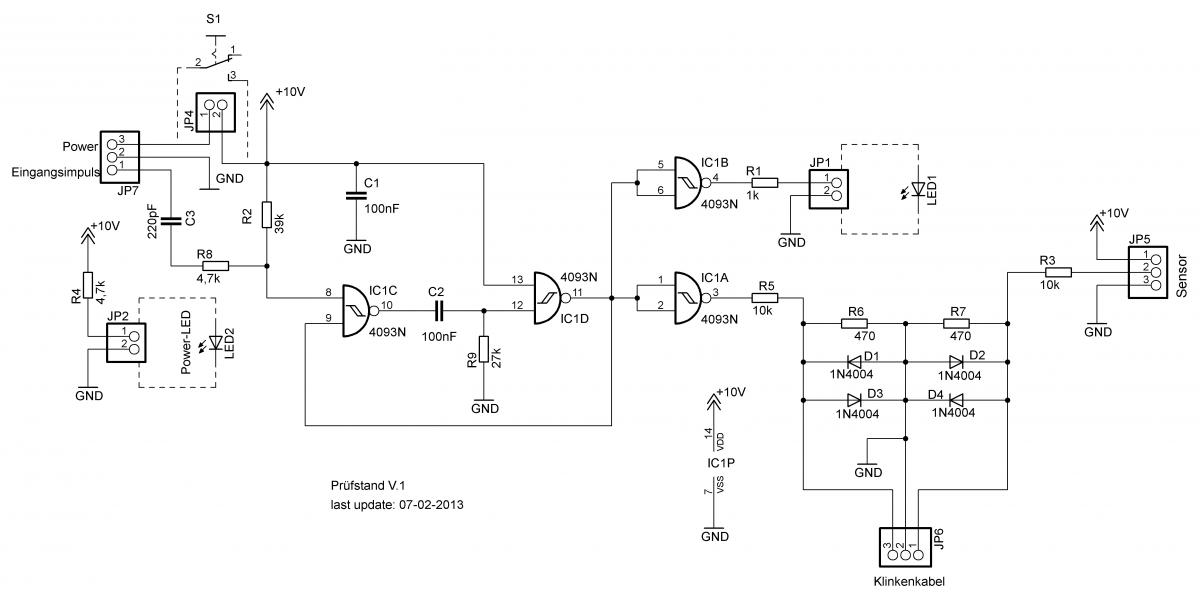

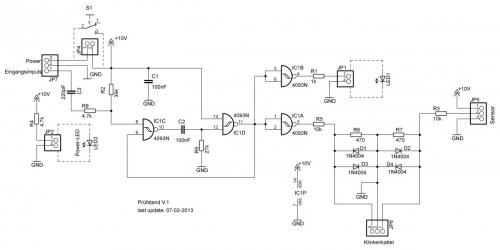

Schaltplan habe Ich angehangen !



Hoffe finde hier mein Glück =P


Gruss Felix
Angehängte Dateien:
OP #4505692
Jonas G. schrieb:
> Um was geht es dir?
> Soll dir jemand die dargestellte Schaltung aufbauen?
> Hast du eine richtige Platine dazu oder reicht Lochraster?
> Schreib dich mal wo du ungefähr wohnst.
>
> Gruß Jonas



Ja genau, darum geht es mir nur !

Habe nur Lochraster, denke aber das reicht !


Das wichtigste vergessen,

16303 Schwedt Oder Ca 100km nordöstlich von Berlin
(Firma: Funkenflug Industries) #4505763
Könnte ich Dir problemlos auf Lochraster bauen, bin aber etwas östlich
von Berlin. Leider ist Dein Schaltplan eine Zumutung, man kann keine
Beschriftungen mehr lesen. Keine Ahnung, ob ich alle Teile da habe und
keine Ahnung, was Du da alles dran anschließen möchtest.
OP #4505901
Ben B. schrieb:
> Könnte ich Dir problemlos auf Lochraster bauen, bin aber etwas östlich
> von Berlin. Leider ist Dein Schaltplan eine Zumutung, man kann keine
> Beschriftungen mehr lesen. Keine Ahnung, ob ich alle Teile da habe und
> keine Ahnung, was Du da alles dran anschließen möchtest.



Wenn Du Zeit hättest, würde Ich mich freuen, wenn Du dir das annehmen
würdest.


Können ja den Rest via Email durchschreiben.
(Firma: Funkenflug Industries) #4506342
Ich schau mal nach ob ich noch einen 4093 habe. Den würd ich auch
sockeln, diese CMOS Dinger sind recht empfindlich. Den ganzen passiven
Kram hab ich auf jeden Fall. Brauchst Du spezielle Buchsen auf der
Platine oder reichen Dir da Kabelenden?

Kannst ja via eMail antworten...
