Eagle Layoutsymbol KMR 2 G LFS

Peter Z. Gast 07.05.2016 00:27 #4569513

Lesenswert?

•

Hi Forum, ich habe für meinen Taster KMR 2 G LFS nur dieses Datenblatt.
Ich müsste ein Layoutsymbol (Reflow löten) für Eagle erstellten. Ich
steh etwas auf dem Schlauch, wie ich aus diesen Zeichnungen die
Padgroessen und Positionen bestimmen kann. Mag mir jemand da ein paar
Tip's geben?

Angehängte Dateien:

kmr2.pdf (151 KB)

Antwort Zitieren Bearbeiten Thread verschieben Thread sperren Anmeldepflicht aktivieren Anpinnen Thread löschen Thread mit anderem zusammenführen Beitrag melden

Georg Gast 07.05.2016 03:53 #4569554

Lesenswert?

•

▲
▼

Peter Z. schrieb:
> wie ich aus diesen Zeichnungen die
> Padgroessen und Positionen bestimmen kann

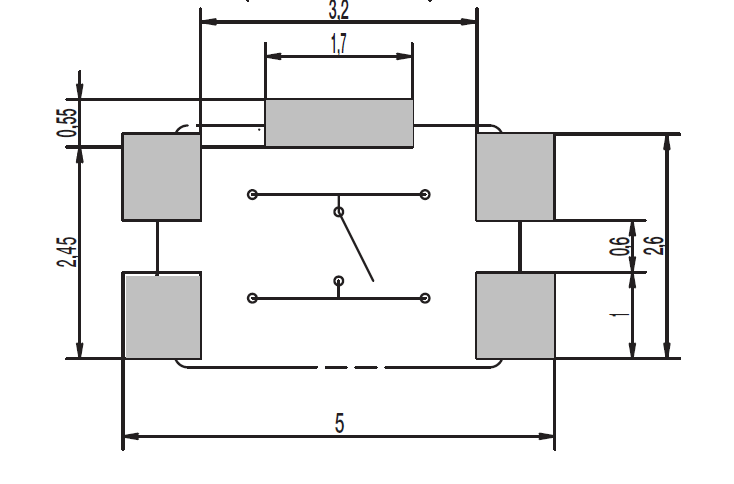

Pads sind grau.

Georg

Angehängte Dateien:


Antwort Zitieren Bearbeiten Löschen Beitrag melden

Peter Z. Gast 07.05.2016 11:05 #4569715

Lesenswert?

•

▲
▼

Georg schrieb:
>
> Pads sind grau.
>

vielen Dank dafür!

Woher kommt diese Zeichnung?

In dem Datenblatt was ich habe sind keine grauen Pads?!

Antwort Zitieren Bearbeiten Löschen Beitrag melden

Utz Gast 07.05.2016 11:09 #4569720

Lesenswert?

•

▲
▼

Die Zeichnung ist exakt die gleiche. Georg hat die Pads nur grau
markiert, damit du sie besser erkennen kannst :-)

Antwort Zitieren Bearbeiten Löschen Beitrag melden

Peter Z. Gast 07.05.2016 11:19 #4569728

Lesenswert?

•

▲
▼

Utz schrieb:
> Die Zeichnung ist exakt die gleiche. Georg hat die Pads nur grau
> markiert, damit du sie besser erkennen kannst :-)

Besten Dank noch mal dafür!!!

Antwort Zitieren Bearbeiten Löschen Beitrag melden
