Suche Elektor 7/79 Schliesswinkelmeßgerät

[Dieter J. (fossi)]

Suche einen Artikel über ein Auto-Schließwinkelmeßgerät.
Die Platine dazu hat die Nummer 9449

Vermutlich ist der Artikel im Elektor Heft 7 Jahrgang 1979 erschienen.

Suche das Heft oder eine Kopie des Artikels. Unkosten werden natürlich
erstattet.

Vielen Dank im voraus.

Gruß
fossi

[Hubert G. (hubertg)]

Für den Artikel gibt es aber keine Platine.

[Dieter J. (fossi)]

Danke für die schnelle Info und den Artikel.

Das muß dann wohl in einem anderen Heft erschienen sein. Ich  hab die
Platine, also muß es da mal noch einen anderen Artikel gegeben haben.

Die Suche im Internet hat nur diesen Artikel in dem Doppelheft von 1979
ausgespuckt.
Dann muß ich noch mal weitersuchen.

Trotzdem vielen Dank

Gruß

fossi

[Kurt A. (Gast)]

Ist vielleicht in ELO erschienen.

Stell bitte ein Foto von der Platinen Leiterbahnseite hier ein.
Eventuell kann jemand hier im Forum die Platine der entsprechenden
Zeitschrift zuordnen.

[Jonny S. (zonk)]

Ist es denn diese Schaltung mit dem 723, oder eine ganz andere ?

Ich habe nämlich noch eine Schaltung gefunden:
"Drehzahl- und Schließwinkelmesser mit Fensterdiskriminator TCA965",
November 1978.
Zwar auch ohne Platinenlayout, aber eben eine ganz andere Schaltung.


lg

[Jonny S. (zonk)]

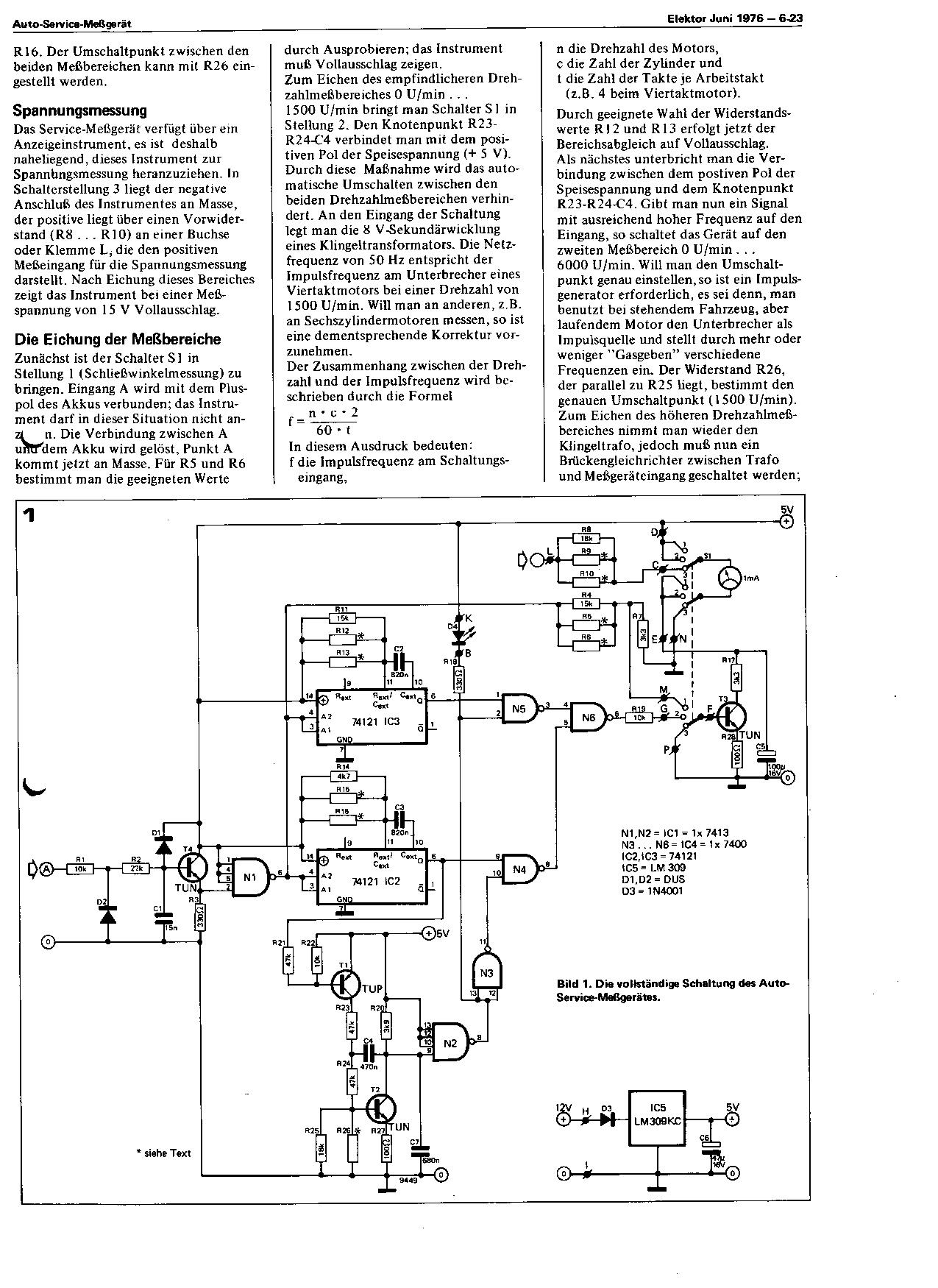

Jetzt habe ich noch etwas gefunden, von Elektor MIT Layout - vielleicht
ist es ja diese Schaltung?

Siehe Anhang.

lg

[Dieter J. (fossi)]

Mal zunächst vielen Dank für die schnellen Rückmeldungen.

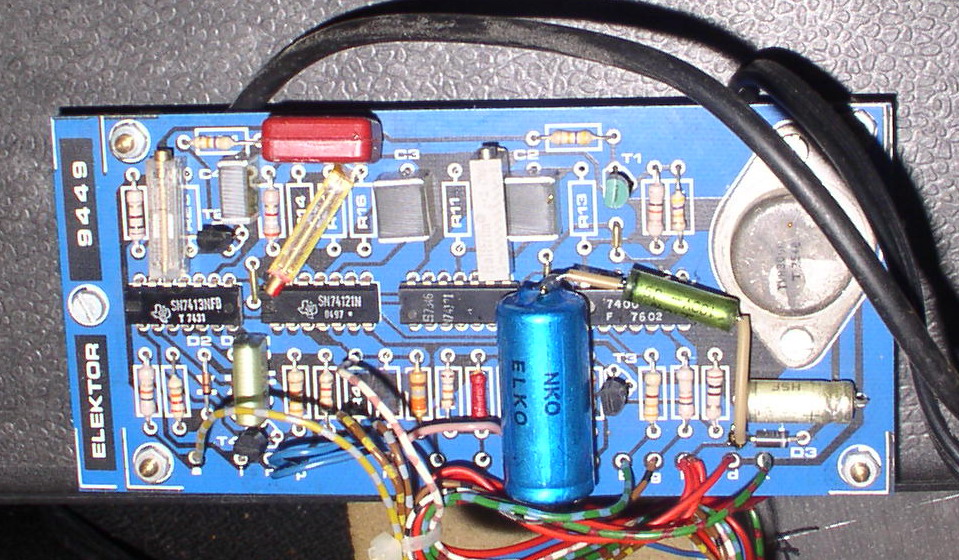

Hab nun kurz das Teil freigelegt .
Siehe Anhang.
Noch haben wir den richtigen Artikel nicht gefunden, aber vielleicht
hilft das Bild weiter.


Gruß

fossi

[Jonny S. (zonk)]

Tipp:
Wenn nichts mehr von den Usern kommt, dann mal bei Elektor per Mail
direkt anfragen. Eigentlich sind die ganz nett - dauert aber meist ein
wenig. Oder mal per Telefon anfragen - vielleicht kommst´e da schneller
weiter ...

lg

[Edit]:
Vielleicht wäre der genaue Typ der Endstufe noch ein Hinweis damit man
weiter kommt?

[Hubert G. (hubertg)]

Brauchst du den gesamten Artikel? oder genügt das.

[Jonny S. (zonk)]

... wenn gleich der RICHTIGE Titel genannt worden wäre, hätte ich es
auch gleich gefunden!

"Auto-Schließwinkelmeßgerät"
ist eben ein anderer Suchbegriff als
"Auto-Service-Meßgerät"

Eine RICHTIGE Frage, bringt auch schneller eine richtige Antwort ;-)

lg

[Dieter J. (fossi)]

Jonny S. schrieb:

> [Edit]:
> Vielleicht wäre der genaue Typ der Endstufe noch ein Hinweis damit man
> weiter kommt?

Die Endstufe ist der Spannungsregler für die Spannungsversorgung der
Schaltung.

Sorry für die falsche Bezeichnung. Für mich ist die Schaltung ein
Schließwinkelmeßgerät. Elektor hatte da wohl eine andere Meinung und
diese Schaltung als Auto-Service.Meßgerät bezeichnet.

Tut mir leid, daß ich mich da nicht richtig ausgedrückt habe.

Trotzdem  vielen Dank für die Unterstützung.

Und nun noch zu Hubert G.

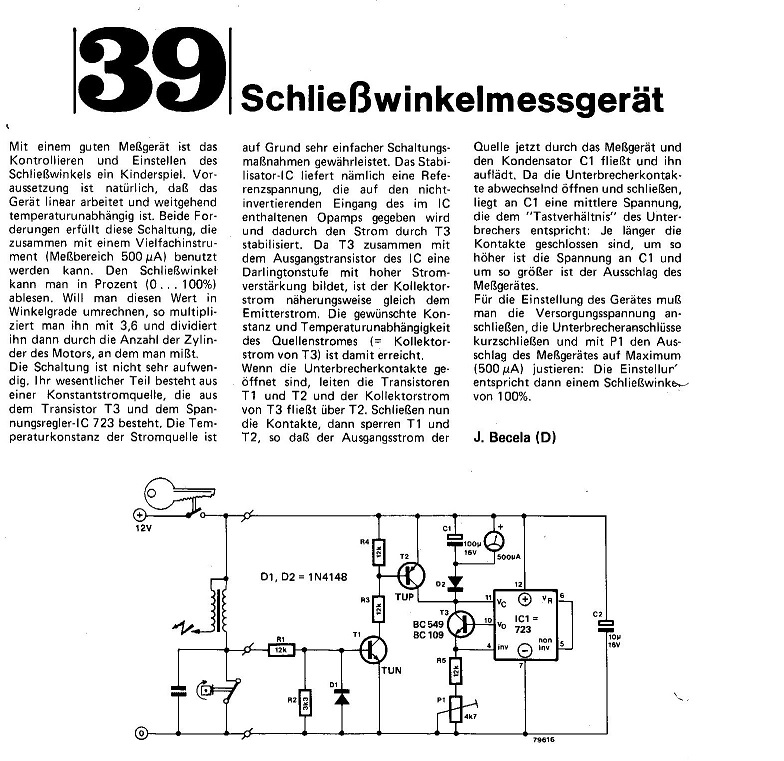

Dieser Artikel ist es, den ich gesucht habe.
Vielen Dank.
Ich denke daß die eine Seite mir reicht. Falls ich nicht klar komme,
werde ich mich bei Dir nochmals per PN melden.

Gruß
fossi
