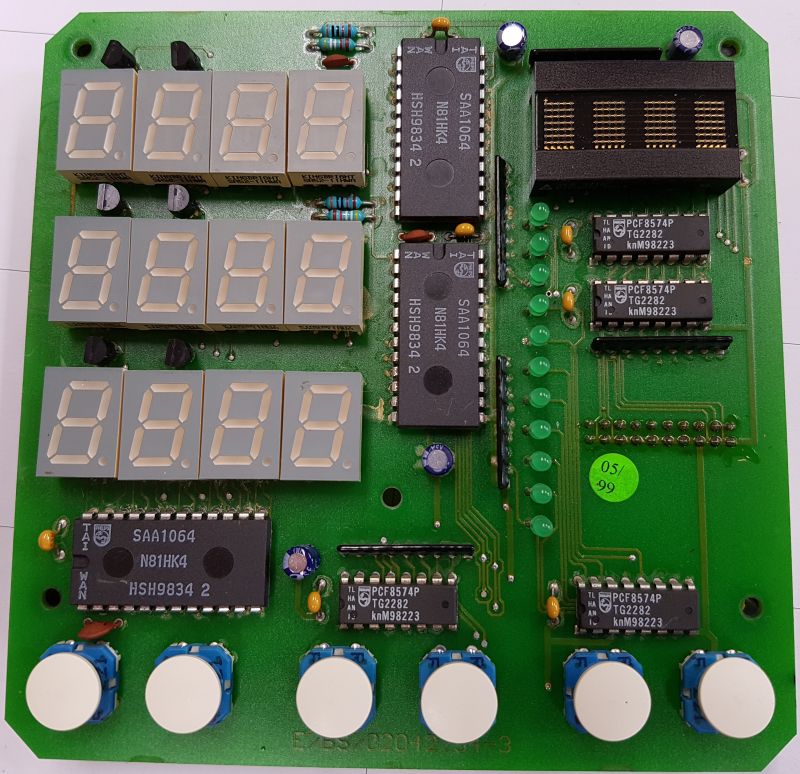

Hi Leute, hab hier zehn der Platinen rumliegen die ich ungern wegwerfen würde. Also wenn jemand Interesse hat, gegen Portoerstattung kann er sie haben. Sie sind aus alten Messgeräten, sollten aber funktionieren. Die ganze Anzeige wird wohl via I2C angesteuert. Kann man also vllt. für Arduino oder Raspi als Anzeige nutzen. Die Platinen sind mit 3x4 Siebensegmentanzeigen vom Typ Kingbright SA52-11HWA bestückt die jeweils in Vierergruppen von einem SAA1064 angesteuert wird. Weiterhin sind 6 Taster vorhanden die über einen PCF8574AP abgefragt werden. Dann elf grüne LEDs die ebenfalls über PCFs angesteuert werden. Und dann sitzt oben rechts noch ein DLR3416, ein 4 Zeichen 5*7 Pixel Display was auch via PCF angesteuert wird. Einen Schaltplan hab ich nicht aber da die Platine nur doppelseitig ist dürfte es nicht so schwer sein rauszufinden was, wo und wie angeschlossen ist. Und hier noch die Belegung des 20pol Pfostenstecker auf Platine geschaut Links GND o o VCC GND o o SDA GND o o VCC GND o o VCC GND o o VCC GND o o VCC GND o o VCC GND o o VCC GND o o SCL GND o o /INT PCF8574 unten mitte (Taster) Rechts
:
Bearbeitet durch User
Hallo, ich hätte interesse an 2-3 der Platinen. Und kann es nur begrüßen, sowas hier einzustellen anstatt Elektromüll zu erzeugen. Danke.
Hallo, wenn noch welche Verfügbar sind, würde ich auch interesse anmelden. 2 Stück wären schön. Schön Grüße Jan
:
Bearbeitet durch User
Habe Interesse an den Platinen, würde dann allo nehmen, welche übrig sind!
Ok, alle weg. Kann sein, dass ich demnächst wieder welche bekomme. Kann aber dauern. 3 Stück Michael 2 Stück Thomas 2 Stück Hisar 2 Stück Jan 2 Stück Chris Ich schau mal bei der Post was ein Päckchen kostet bzw. ob ich irgendwie in nen Maxibrief krieg. Platine wiegt so 110g. Vier Stück krieg ich in nen gepolsterten Maxibrief zu 2,60€. Sollte gehen, aber ich frag lieber bei der Post nach. Ich kenn die Typen. Dann mailt mal die Adressen.
Für den Maxibrief gelten folgende Beschränkungen: Länge: 10 – 35,3 cm Breite: 7 – 25 cm Dicke: bis 5 cm Gewicht: 1kg
Hab ich gesehen. Hab gepolsterte A5- und A4-Umschläge. Maxibrief sollte gehen. Sind schon eingetütet und warten auf Adressen :-)
Schade, dass du PN ignorierst. Die hab ich um 11:29 geschrieben. Gruß Uli
Hi! Falls du noch welche bvekommen solltest, dann hätte ich auch Interesse :) (1-2 Stück)
Hi Leute, leider im Moment keine mehr da. Die letzten gehen heute raus. Ich melde mich wieder wenn es wiedser welche gibt

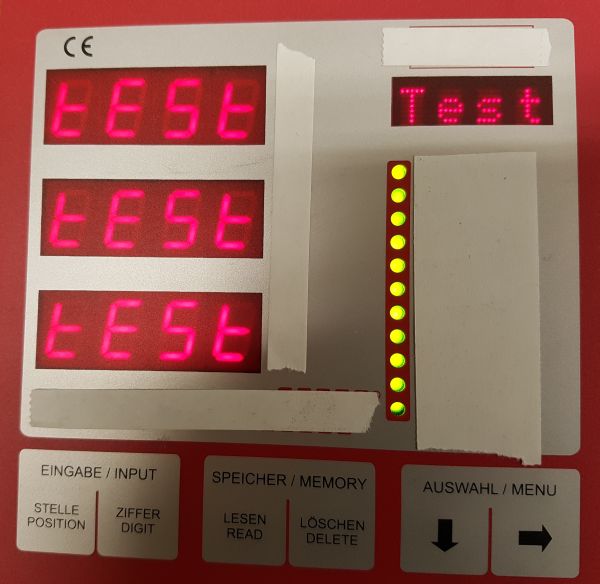

Vielen Dank, der Brief lag heute in der Post. Im Anhang schon mal die aktuellen Ergebnisse meiner ersten Untersuchung. Aber Achtung alles ohne Schießgewehr. Die Hexwerte sind die Schreibadressen der entsprechende I2C-ICs. Die B-Werte sind die Bitnummern des jeweiligen PCF8574 und die Farben zeigen die Zugehörigkeit. Schöne Grüße Jan
:
Bearbeitet durch User
Hi folks, hab mein Display auch mal mit meinem Piraten getestet. Adressen stimmen alle. Eine kleine Zusatzinfo. Die LEDs und die Taster sind lowaktiv. Also um die LEDs einzuschalten eine Null ins Bit. Und der Taster-PCF liefert 0xFF und beim Drücken wird das entsprechende Bit auf Null gezogen. Und hier noch die Bitzuordnung der Bits der SAA-Siebensegmentanzeige:
1 | D0 |
2 | ----- |
3 | D5| D6 | D1 |
4 | ----- |
5 | D4| | D2 |
6 | ----- o D7 |
7 | D3 |

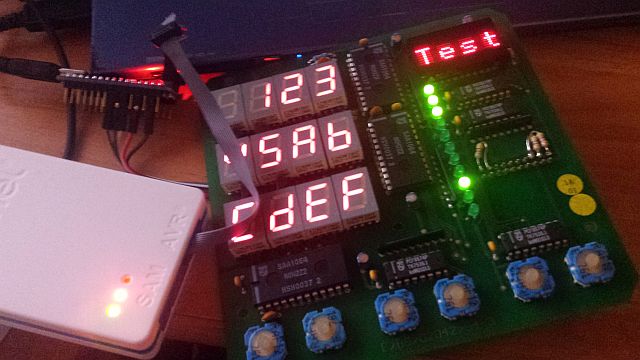

So ich war auch nochmal fleißig und meine Routinen laufen jetzt auf einem Atmega328P (China Arduino Clone). Ein kleiner Fallstrick war, dass der SAA1064 nur recht langsam angesteuert werden kann. Im Fast-Modus hat er erst gar nicht geantwortet, jetzt habe ich ihn gedrosselt und es ging auf Anhieb. Ich benutze das Config Byte 0x17 für 3mA Segmentstrom (Versorgung über USB) -Dynamic mode: C0=1 --> Multiplexen an -Digit 1+3 unblank: C1=1 -->Ziffern ein -Digit 2+4 unblank: C2=1 -->Ziffern ein -Kein Segment Test: C3=0 -3mA: C4 Mit dem Byte 0x77 hat man dann die vollen 21mA auf den Segmenten. Joachims Tabelle hab ich schon genutzt und einen Zeichensatz für Hex erstellt:
1 | const uint8_t digits[] PROGMEM = { |
2 | 0x3F, //0 |
3 | 0x06, //1 |
4 | 0x5b, //2 |
5 | 0x4F, //3 |
6 | 0x66, //4 |
7 | 0x6D, //5 |
8 | 0x7D, //6 |
9 | 0x07, //7 |
10 | 0x8F, //8 |
11 | 0x6F, //9 |
12 | 0x77, //A |
13 | 0x7C, //b |
14 | 0x39, //C |
15 | 0x5e, //d |
16 | 0x79, //E |
17 | 0x71 //F |
18 | };
|
Kleine Korrektu auf den ersten Blick zu später Stunde. Ziffer 8 hat den Code 0x7F. 0x8F ist Klammer zu mit Punkt :-)
Hi ist jemand von euch noch aktiv und könnte seinen code dafür hochladen?
Hört sich interessant an. Hat jemand eventuell solch ein Board über und will es abgeben? Ich hätte Interesse
:
Bearbeitet durch User
Gerald B. schrieb: > Die SAA1064 werden inzwischen in Gold aufgewogen Ich würde eher SAA1064 kaufen wie Gold;-) Danach folgt der TCA965;-)
Hallo, also im Anhang mal meine Sourcen in Bascom, ist eine Restanzeige zwischen zwei Daten. Die Routinen sind in der TurnerTime1.inc. Vielleicht hilft es dir ja weiter. Und ja, ich müsste auch noch ein paar von den Displays haben. Muss sie allerdings suchen oder besser schürfen wenn sie so wertvoll wie Gold sind :-). Geht aber erst nächste Woche. Ich melde mich dann. Joachim
Ich bedanke mich. Ich hätte nicht gedacht das mir jemand antwortet.
Hi, schade, wenn noch jemand eins hat, einfach melden. Danke DS

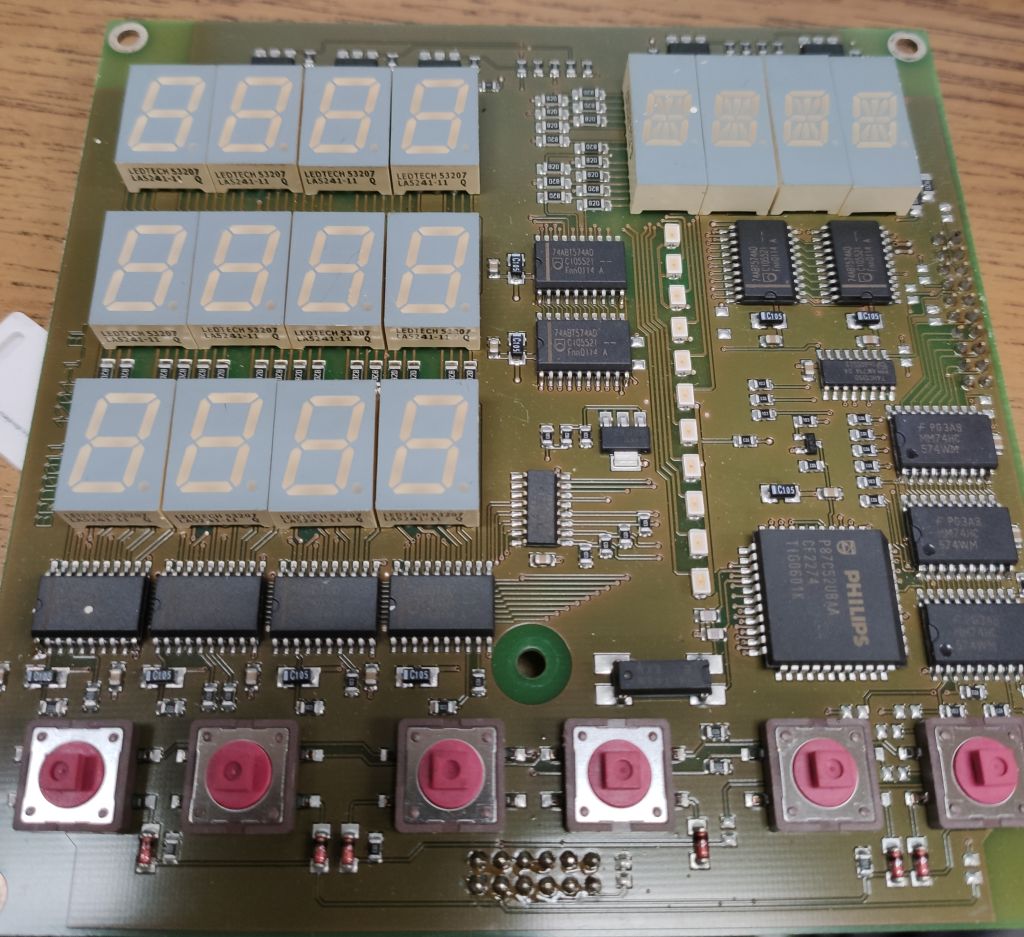

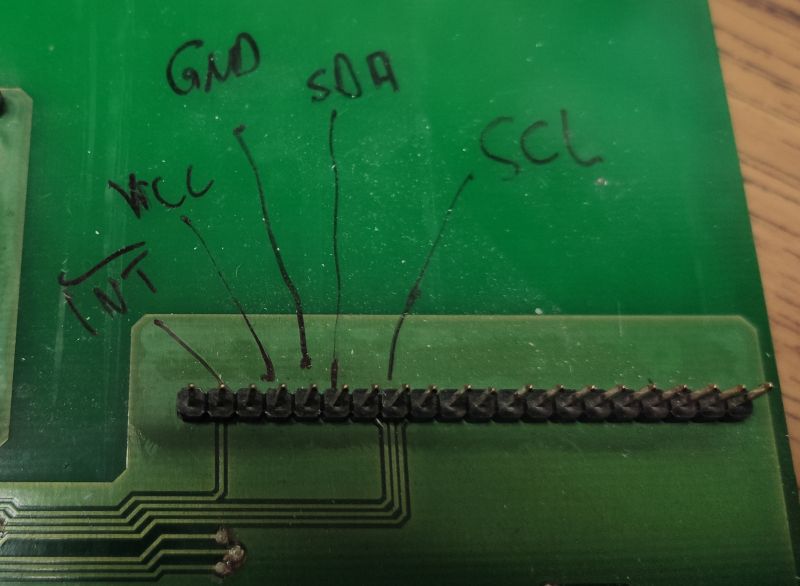

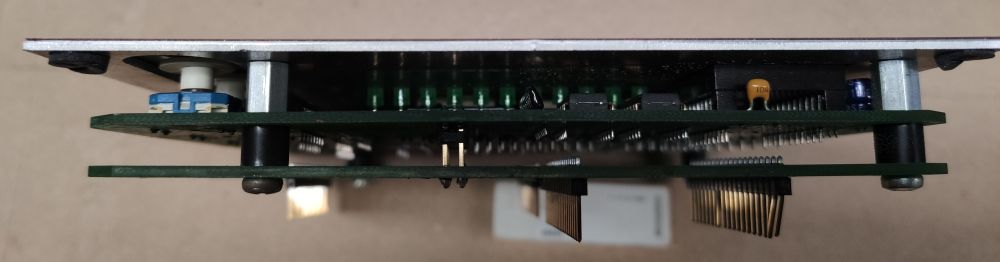

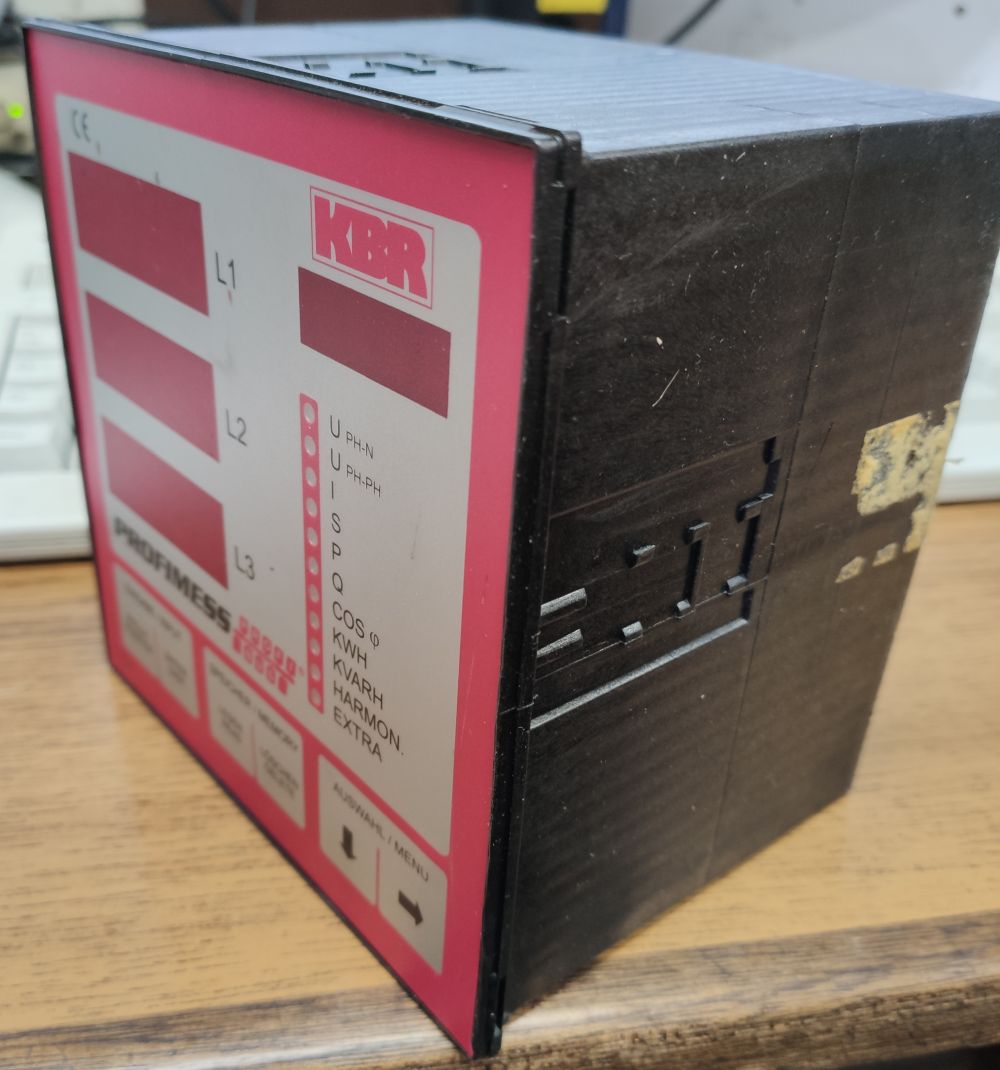

Hallo nochmal, ich habe jetzt mal nachgesehen und siehe da, ich hab noch 8 Displays hier rumliegen. Aber, und jetzt kommt es dicke, an den Platinen sind noch die Frontplatte und eine Zwischenplatine, die ich zu faul bin abzubauen, dran. Sieht man auf dem ersten Bild. Die Belegung ist auf der hinteren Platine dann auf der oberen rechten Steckleiste Pin 2 = /INT, Pin 4 = VCC, Pin 5 = GND, Pin 6 = SDA und Pin 8 = SCL, siehe letztes Bild (Platine2.jpg). Und jetzt das tolle Weihnachtsangebot, aber nur solange der Vorrat reicht. Ich verschicke maximal zwei Displays pro Person, entweder als Maxibrief für 3,50 Euro/Brief (will ja auch vom SAA-Gold-Boom profitieren) oder für 5 Euro per Hermespaket, dafür aber mit Gehäusen (Platine2.jpg) für die Platinen und für die ersten zwei Besteller je noch eine Gratis-Platine (Platine1.jpg) des Nachfolgegerätes leider ohne I2C aber dafür mit Anzeigen und Kram. So, bei einzelnen Exemplaren kann ich im Preis allerdings nichts machen. Und wer zuerst hier schreibt, bekommt zuerst. Bitte nicht per mail, macht nur Durcheinander. Und wenn Maik D. oder Dennis S. zwei wollen, dann hab ich schon mal jeweils einen Satz für euch reserviert. Joachim
Hallo Joachim, super, dann hätte ich gerne eines mit Gehäuse mit Hermes-Versand. Alles weitere per PM, vielen Dank im Voraus, Steffen
Ich auch, ich auch ;-) Habe noch alte, unbestückte Leiterplatten, die ohne SAA1064 nur noch als Untersetzer taugen.
Gerald B. schrieb: > Ich auch, ich auch ;-) Heisst jetzt was? Du willst welche oder du gibst welche ab? > Habe noch alte, unbestückte Leiterplatten, die ohne SAA1064 nur noch als > Untersetzer taugen. Ich frage mich was an den SAA`s so besonderes ist? Warum werden die "in Gold aufgewogen"? Dachte eher, der DLR waäre mehr wert. Es gib doch sowas wie den MAX7219. Oder geht es speziell um das I2C-Interface? Joachim
Der SAA1064 kann Ub bis 18V und damit auch Anzeigen mit mehr als einer LED p. Segment treiben. I2C kann auch der HT16K33. Selbst wenn man dieses Feature nicht nutzt, 1x beim Chinafertiger bestellte Boards kann man ansonsten nur noch als Bierdeckel, oder was in der Art verwenden. Die Dinger wurden abgekündigt und es gab von jetzt auf gleich auch keine Restbestände mehr. Ich habe alternativ versucht, die SMD Variante aus China zu kriegen und per Adapter zu verwenden, bekam aber nur Fakes, die nichts tun.
Joachim R. schrieb: > Und wenn Maik D. oder Dennis S. zwei wollen Ich nehme die zwei sehr gern, habe dir gerade geschrieben. Danke. VG
Joachim R. schrieb: > Ich frage mich was an den SAA`s so besonderes ist? Warum werden die "in > Gold aufgewogen"? Dachte eher, der DLR waäre mehr wert. Es gib doch > sowas wie den MAX7219. Oder geht es speziell um das I2C-Interface? Ein Grund ist das der SAA1064 nicht mehr hergestellt wird. Es gibt aber noch alte Maschinen und andere Geräte die noch gut funktionieren, aber Displays haben in denen SAA1064 vorhanden sind. Daher zahlen Firmen gerne 10,- Euro und mehr für den Chip um die Maschine weiter benutzen zu können. Das ist sehr viel preiswerter als eine neue Displayplatine zu entwickeln, oder gar die Maschine auszutauschen. Der TCA965 ist auch so ein Kandidat für den hohe Preise bezahlt werden, weil er auch nicht mehr hergestellt wird. Der MAX7219 wurde viel später entwickelt.
:
Bearbeitet durch User
Jörg R. schrieb: > Daher zahlen Firmen > gerne 10,- Euro und mehr für den Chip um die Maschine weiter benutzen zu > können. Das ist sehr viel preiswerter als eine neue Displayplatine zu > entwickeln, oder gar die Maschine auszutauschen. Guck dir mal die Bilder vom 1. Angebot und von der jetzt angebotenen Platine an. Die wurde neu designed. Zum Einen sind die SAA1064 von DIP auf SOP geändert worden und zum 2. scheint das Punktmatrixmodul oben rechts nicht mehr verfügbar gewesen zu sein. Da wurde mit viel Aufwand das Punktmatrixmodul mittels µC emuliert und auf 4x 14 Segmentanzeigen dargestellt.
Gerald B. schrieb: > Da wurde mit viel Aufwand das Punktmatrixmodul mittels µC emuliert > und auf 4x 14 Segmentanzeigen dargestellt. Was für ein Aufwand! Die wollten wohl die Haubtsoftware nicht ändern, weil dann eine neue Prüfung notwendig gewesen wäre, was erheblich mehr Kosten und Aufwand gewesen wäre ;-) MfG
@GERALD Ahh, das mit der hohen Ub wusste ich nicht. Dann macht es Sinn. Und auf der neuen Platine ist kein SAA mehr drauf. Da wird alles "klassisch" über 74574-FlipFlops vom uC angesteuert. Wollte mal nachmessen, war mir aber zu aufwendig. @Jörg Und dass nicht mehr verfügbare Teile teuer gesucht werden müssen ist mirklar. Ich dachte nur, dass die DLR-Anzeige mehr interessieren würde als der SAA. Aber so kann man sich irren. @ALL Zwei Displays hab ich jetzt noch hier liegen. Also wer noch was für seine Altersversorgung tun will, melden Joachim
Gerald B. schrieb: > Jörg R. schrieb: >> Daher zahlen Firmen >> gerne 10,- Euro und mehr für den Chip um die Maschine weiter benutzen zu >> können. Das ist sehr viel preiswerter als eine neue Displayplatine zu >> entwickeln, oder gar die Maschine auszutauschen. > Guck dir mal die Bilder vom 1. Angebot und von der jetzt angebotenen > Platine an. Die wurde neu designed. Ja, aber genau das wollen Firmen gerne vermeiden. > Zum Einen sind die SAA1064 von DIP auf SOP geändert worden.. Da sind keine SAA1064 mehr drauf. Wenn es den in anderer Bauform gegeben hätte wäre das Problem mit einer Adapterplatine lösbar gewesen. > ..und zum 2. scheint das Punktmatrixmodul oben rechts nicht mehr > verfügbar gewesen zu sein. Da wurde mit viel Aufwand das mittels > µC emuliert und auf 4x 14 Segmentanzeigen dargestellt. Der uC ist auch für die Ansteuerung der 7-Segment-Displays zuständig, besser gesagt für die ICs die die Displays ansteuern. Joachim R. schrieb: > @Jörg > Und dass nicht mehr verfügbare Teile teuer gesucht werden müssen ist > mirklar. Ich dachte nur, dass die DLR-Anzeige mehr interessieren würde > als der SAA. Aber so kann man sich irren. Solche intelligenten Displays bekommst Du noch, unbenutzt und recht günstig.
:
Bearbeitet durch User
Jörg R. schrieb: > Solche intelligenten Displays bekommst Du noch, unbenutzt und recht > günstig. Joachim braucht aber keine, deshalb verkauft er ja seine Module, da hast du wohl etwas falsch verstanden.
Andreas M. schrieb: > Jörg R. schrieb: >> Solche intelligenten Displays bekommst Du noch, unbenutzt und recht >> günstig. > > Joachim braucht aber keine, deshalb verkauft er ja seine Module, da hast > du wohl etwas falsch verstanden. Nein, ich habe nichts falsch verstanden. Ich denke dass man meinen Kommentar schon verstanden haben könnte. Leider reißt Du ihn auch aus dem Zusammenhang. Jörg R. schrieb: > Joachim R. schrieb: >> @Jörg >> Und dass nicht mehr verfügbare Teile teuer gesucht werden müssen ist >> mirklar. Ich dachte nur, dass die DLR-Anzeige mehr interessieren würde >> als der SAA. Aber so kann man sich irren. > > Solche intelligenten Displays bekommst Du noch, unbenutzt und recht > günstig. Aber, um es besser verständlich zu schreiben: Solche intelligenten Displays bekommt man noch, unbenutzt und recht günstig.
:
Bearbeitet durch User
