Berechnung des Brückenstroms

Klaus Gast #4664792
Lesenswert?
• ▲
▼
Vorweg,
ich bin Maschinenbauingenieur aber nicht sehr Elektrotechnik-affin.
Deshalb habe ich eine Frage zur
(einfachen/eleganten/schnellen/maschinellen??) Berechnung des

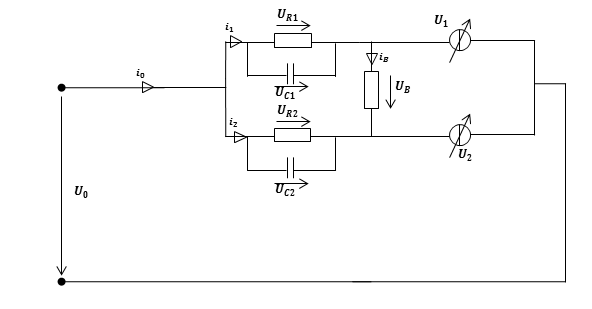

Brückenwiderstandes. (Siehe angefügtes Bild)

Bitte zunächst die Klärung einer Verständnisfrage:
Ist der Brückenwiderstand RB unendlich und fließt kein Strom, so müssen
U1 und U2 gleich sein, da sie parallel geschaltet sind oder irre ich?

Mal angenommen, ich kenne R1,C1,R2,C2,U1,U2,i0,i1 und i2. Das
Brückenelement habe den ohmschen Widerstand RB.

(a) Wie berechne ich den Strom iB? Muss ich dazu UB kennen? Ist UB =
[(UR1+UC1+U1)-(UR2+UC2+U2)] ?
.. Mir fallen dazu nur die Kirchhoffschen Regeln ein und ich frage mich
ob das irgendiwe einfacher geht.. (Stern-Dreieck-Umwandlung??!)

(b) Mal angenommen ich kann jetzt iB messen und kenne RB, aber ich kann
nicht i1 und nicht i2 messen. Kann ich i1 und i2 berechnen?


Ich bedanke mich ganz herzlich für jede Art von Hilfestellung!

Mit freundlichen Grüßen,
Klaus
Angehängte Dateien:
Antwort Zitieren Bearbeiten Thread verschieben Thread sperren Anmeldepflicht aktivieren Anpinnen Thread löschen Thread mit anderem zusammenführen Beitrag melden
Klaus Gast #4665117
Lesenswert?
• ▲
▼
Entschuldigung, ich habe vergessen zu erwähnen, dass alle Parameter,
auch U1 und U2 vom Strom abhängig sind. D.h. ändert sich i1, ist auch R1
anders.
.. Was ich eigentlich haben möchte, ist eine parallelschaltung zweier
Systeme, die nach endlichen zeit im stromlos Fall dieselbe Spannung
aufweisen. Es soll also für t gegen unendlich gelten U1 = U2.
Wenn jedoch Strom fließt, soll es möglich sein, dass die beiden
parallelen Pfade (Pfad 1 und Pfad 2) trotz der parallelschaltung
insgesamt unterschiedliche Spannungen aufweisen. Deshalb habe ich das
Brückenelement hinzugefügt.
Also, mich interessiert eigentlich die sprungantwort dieser Schaltung.
Und eben, wie ich RB berechne. Im Stationären Fall herrscht
Spannungsgleichheit.

Herzlichen Dank für die Hinweise.
Antwort Zitieren Bearbeiten Löschen Beitrag melden
temp Gast #4665123
Lesenswert?
• ▲
▼
Klaus schrieb:
> Entschuldigung, ich habe vergessen zu erwähnen, dass alle Parameter,
> auch U1 und U2 vom Strom abhängig sind. D.h. ändert sich i1, ist auch R1
> anders.

Wenn sich R1 mit i1 ändert ist das kein normaler Widerstand mehr. Was
dann?
(ich gehe mal davon aus dass R1 das ist worüber UR1 abfällt)

Wenn das wo U1 und U2 dran steht Symbole für ideale
"Spannungsmessgeräte" sein sollen, dann haben die einen unendlich hohen
Widerstand durch den auch kein Strom fließt.

Mit anderen Worten, wenn nur U0 eine Spannungsquelle ist, fließt
nirgends ein Strom.

Irgendwie verstehe ich nicht so richtig um was es geht.
Antwort Zitieren Bearbeiten Löschen Beitrag melden
