Forum: Analoge Elektronik und Schaltungstechnik Wer kennt dieses Bauteil? (irgendwas optisches.)


Announcement: there is an English version of this forum on EmbDev.net. Posts you create there will be displayed on Mikrocontroller.net and EmbDev.net.
von Baku M. (baku)


Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
'nabend zusammen!

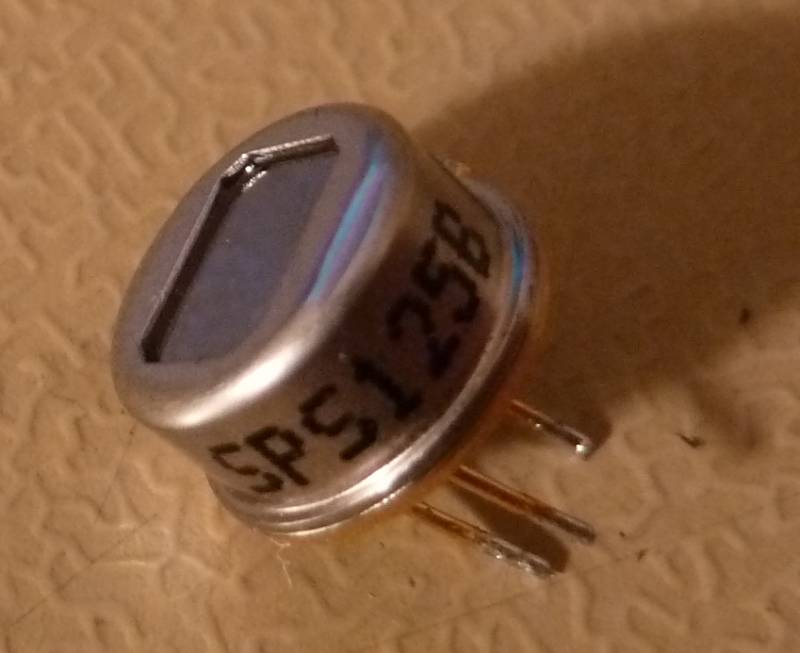

Mir ist heute dieses Bauteil untergekommen.
Aufdruck SPS125B 0217.
Dem undurchsichtigem Fenster nach zu schliessen, ist es irgendein
Optoempfänger in einem nicht sichtbaren Wellenlängenbereich.
Drei Beine, eines davon am Gehäuse, offenbar ohne Verbindung zu den
anderen. Zwischen den beiden anderen Beinen kann an eine Diode mit
deiner Schwellspannung bei 0,6V messen.
Die Schwellspannung verändert sich (sinkt um etliche 10mV) bei
Lichteinfall.
Allerdings ist weder ein Fotostrom noch eine Spannung zu messen.

Es stammt aus einem ominösen Teil einer Alarmanlage von Bosch.
Hat jemand eine Ahnung, was das genau ist? Mein Google will mir immer
Tyristoren mit dieser Bezeichnung andrehen...

Es grübelt
Baku

: Verschoben durch Moderator
von Hilde (Gast)


Bewertung
1 lesenswert
nicht lesenswert
pir sensor

von hinz (Gast)


Bewertung
2 lesenswert
nicht lesenswert
PIR-Sensor, steckt in den üblichen Bewegungsmeldern.

http://www.futurlec.com/Pictures/PIR_D203B_250.jpg

von Baku M. (baku)


Bewertung
0 lesenswert
nicht lesenswert
-Patsch-
Danke!
Hätte ich eigentlich selber drauf kommen können, hatte wohl irgendeinen
Knoten in den Synapsen!

Erhellt!
Baku

von Heinz V. (heinz_v)


Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
möglicherweise Infrarotdetector siehe Anhang (Serviervorschlag)

von Claus W. (claus_w)


Bewertung
-4 lesenswert
nicht lesenswert
Außer dem Sensor gibt es dort noch Ultraschall-Bauteile. Sind es Sender
oder Empfänger? Und ein "CERBEROS" - Schaltkreis.

von Claus W. (claus_w)


Bewertung
-4 lesenswert
nicht lesenswert
Claus W. schrieb:
> Außer dem Sensor gibt es dort noch Ultraschall-Bauteile. Sind es
> Sender
> oder Empfänger? Und ein "CERBERUS" - Schaltkreis.
