Forum: Mikrocontroller und Digitale Elektronik PSpice Sinus verzerrt


Announcement: there is an English version of this forum on EmbDev.net. Posts you create there will be displayed on Mikrocontroller.net and EmbDev.net.
von Markus (Gast)


Bewertung
0 lesenswert
nicht lesenswert
Hi,

hab mich heute bissl mit Pspice gespielt, ganz einfacher Schaltplan mit
einer Wechselspannungsquelle und Widerstand. Wenn ich mir dann den
Verlauf ansehe ist mein Sinus immer an der Amplitude verzerrt (bei
"höheren" Frequenzen ... 150khz). Wieso ist das so?

von Schaltplanleser (Gast)


Bewertung
0 lesenswert
nicht lesenswert
Markus schrieb:
> Wieso ist das so?

Weil R42 nichtlinear ist.

von Markus (Gast)


Bewertung
0 lesenswert
nicht lesenswert
R42?

von Glaskugel (Gast)


Bewertung
0 lesenswert
nicht lesenswert
Markus schrieb:
> R42?

Er meint natürlich das er in seiner Glaskugel gesehen hat das R3 = 42
Ohm ist und dadurch die Verzerrung verusrsacht...SCNR

On topic:
Her mit dem Plan!

von Markus (Gast)


Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Hier die "Schaltung".

von Yalu X. (yalu) (Moderator)


Bewertung
0 lesenswert
nicht lesenswert
Markus schrieb:
> Wenn ich mir dann den Verlauf ansehe ist mein Sinus immer an der
> Amplitude verzerrt

Ganz leichte Ungenauigkeiten können dadurch entstehen, dass die (von
Spice automatisch angepasste) Schrittweite der Simulation zu groß ist.
Manche Spices (wie bspw. LTspice) komprimieren zudem die Ergebnisdaten
verlustbehaftet, was machmal zu seltsamen Effekten führt.

Mach doch mal einen Screenshot, auf der man diese Verzerrung sehen kann.

von Markus (Gast)


Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert

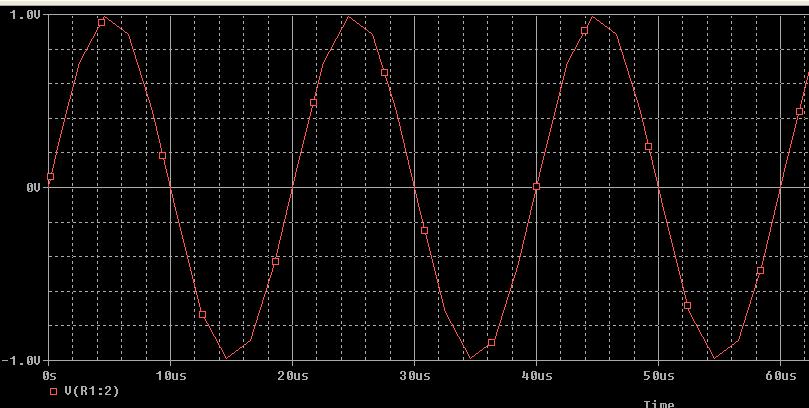

Hier die Verzerrung an der Amplitude

von pter (Gast)


Bewertung
0 lesenswert
nicht lesenswert
Lass PSpice mehr zwischen Schritte "steps" berrechnen dann sieht das
auch besser aus.

von Ralph B. (rberres)


Bewertung
0 lesenswert
nicht lesenswert
was hast du denn in dem Feld Edit Simulate Transient eingegeben?

Ralph Berres
