LTspice: Arc im Symbol zeichnen - wie geht das?
Gast
#4751949
Hallo Sorry für die "blöde" Frage, aber wie zeichne ich mit der Funktion "draw -> Arc" einen Halbkreis? Ich kenne ja mittlerweile ja alle Symbol-Zunktionen von LTspice, aber ausgerechnet diese Arc-Funktion zum Symbol-Edit benutze ich heut zum ersten mal... Irgendwie krieg ich das selbst nach ner Stunde nicht gebacken... Hat jemand ne'n Tip? Bei der englischen Programm- Hilfe werd ich auch nicht ganz durch :-( Gruß: Franky
Gast
#4751955

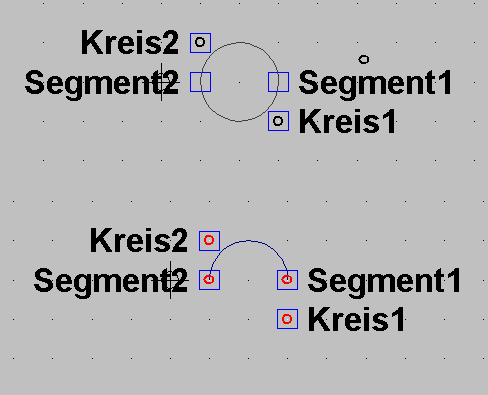

Sind doch nur vier Punkte anzuklicken. Ich hab das mit Pins unterlegt, damit du einen Bezugspunkt hast.
Angehängte Dateien:
Gast
#4752563
Hallo Jibo Danke für den Hinweis :-) Ich komme ja mit ltspice per "Selbststudium" inzwischen gut zurecht, aber die dokumentation ist leider immer noch sehr dürftig und auf dem Stand vom alten scad3, da bleibt nur "trial and error" - bis man genervt ne' Zwangspause einlegt... LTspice ist zwar im Allgemeinen recht intuitiv zu bedienen, aber wenn es ans Eingemachte geht, leider immer noch sehr elitär - siehe yahoo-group... Bei cad-Programmen wird regelmäßig über die achso umständliche Bedienung von eagle (arbeite ich selber mit seit v2.6) geschimpft, aber dort sind simple Funktionen teilweise besser umgesetzt, vor allem aber AUSFÜHRLICH ERKLÄRT im DEUTSCHEN Handbuch. Ich weis, Techniksprache ist Englisch, aber für einen Weltkonzern wie LTC... Beste Grüße: Franky
Gast
#4752587
...hab noch was vergessen: Mit nem normalen Halbkreis hatte ich es nach ner 4tel std ja auch irgendwie geschafft, aber es ging mir speziell darum, paßgenaue OVALE Halbkreise (zB. "3d"-Ansicht an den Enden eines Koaxkabels) zu zeichnen... ______ -(_______()-
Gast
#4752958

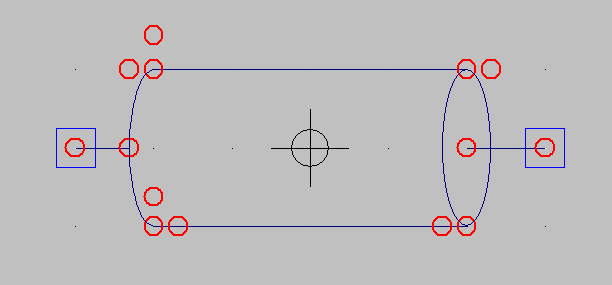

Spicefreak schrieb: > ...hab noch was vergessen: Hat das nun funktioniert? Wesentlich ist, dass die y-Positionen der Kreispunkte identisch mit der y-Pos. der Linien ist (Hauptscheitelpunkte der Ellipse). Die x-Pos. der beiden Kreispunkte ist symmetrisch zur x-Pos. der Linien - damit wird die "Ovalität" festgelegt (Nebenscheitelpunkte). Beim Segment ist das genau so, nur dass zusätzlich die x-Pos. der Segmentpunkte identisch mit der der Linien sein, also auf der Hauptachse der Ellipse liegen muß. Die y-Pos. spielt dabei keine Rolle - siehe Punkt links unten.
Angehängte Dateien:
Hallo jibo, danke für das Symbol einer Leitung mit exakten Kreisauschnitten(arcs). Ich bin da ähnlich wie der Fragesteller oft lange am experimentieren bis die "arcs" einigermaßen exakt sind. Meistens zeigt der arc bei mir erstmal in die falsche Richtung. Gruß Helmut
Gast
#4753002
Helmut S. schrieb: > Ich bin da ähnlich wie der Fragesteller oft lange am experimentieren Kenn' ich von irgendwoher. Deshalb war die Frage des OP nur der Trigger, um mir das einmal genauer anzusehen.
Angehängte Dateien:

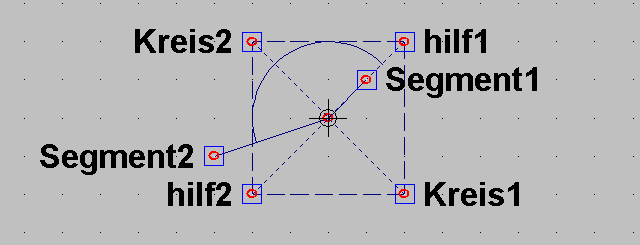

Hallo jibo, danke für dein Beispiel/Bild lts_arc3.asy. Jetzt klappt das auch bei mir auf Anhieb. Der arc bildet sich immer in mathematisch positiver Richtung (gegen den Uhrzeiger). Gruß Helmut
Gast
#4756758
Daaaanke Jibo :-) ...vielen Dank, jetzt blick ich endlich durch! und beste Grüße auch an Dich, Helmut! Gruß: Franky Antwort schreibenBitte melde dich an, um einen Beitrag zu schreiben. |
